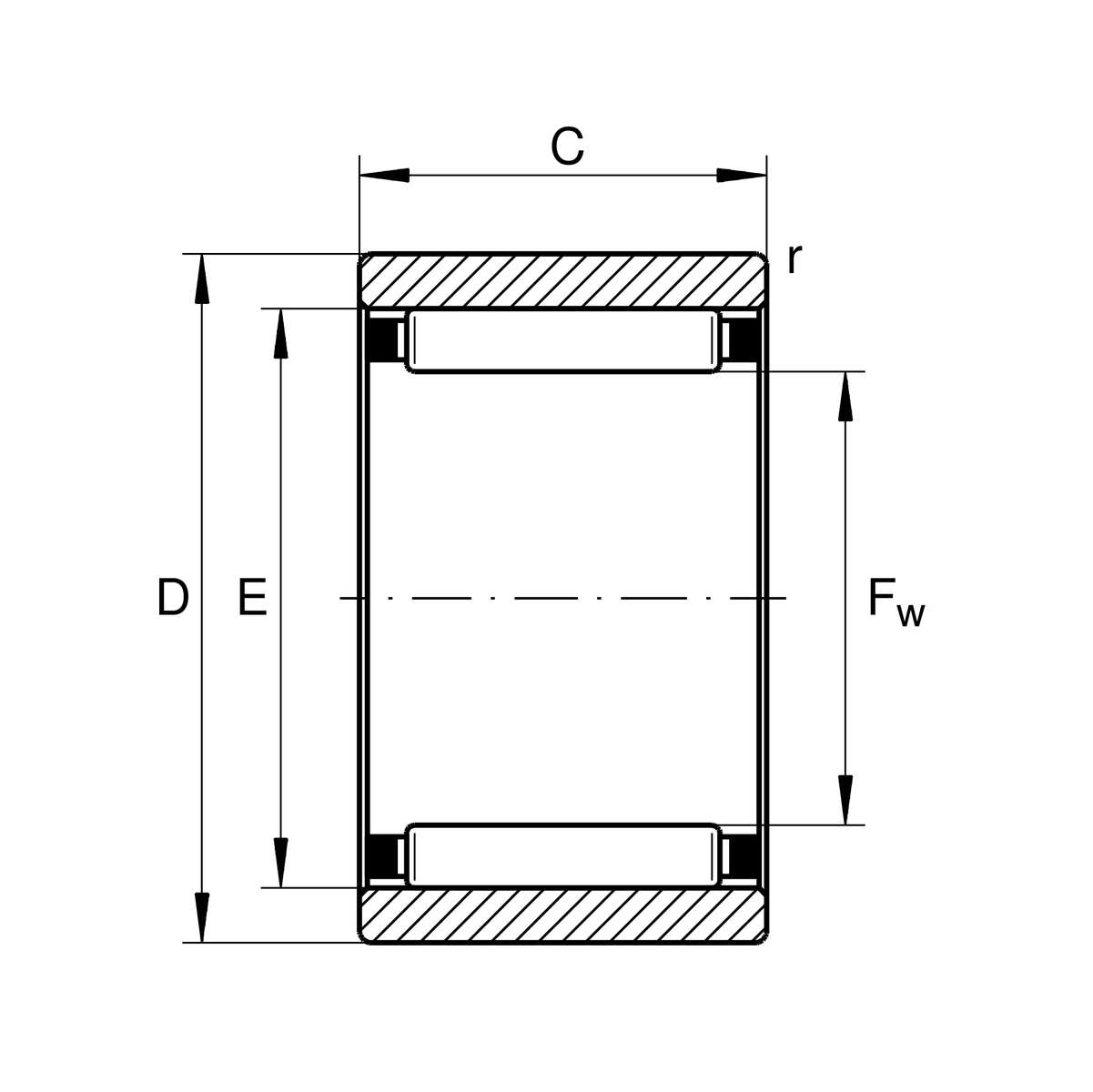

主なサイズとパフォーマンスデータ

Fw

 12 mm

D

 22 mm

B

 12 mm

Cr

 10000 N

Cor

 9900 N

Cur

 1430 N

基準速度

 19700 rpm

げんかいそくど

 26000 rpm

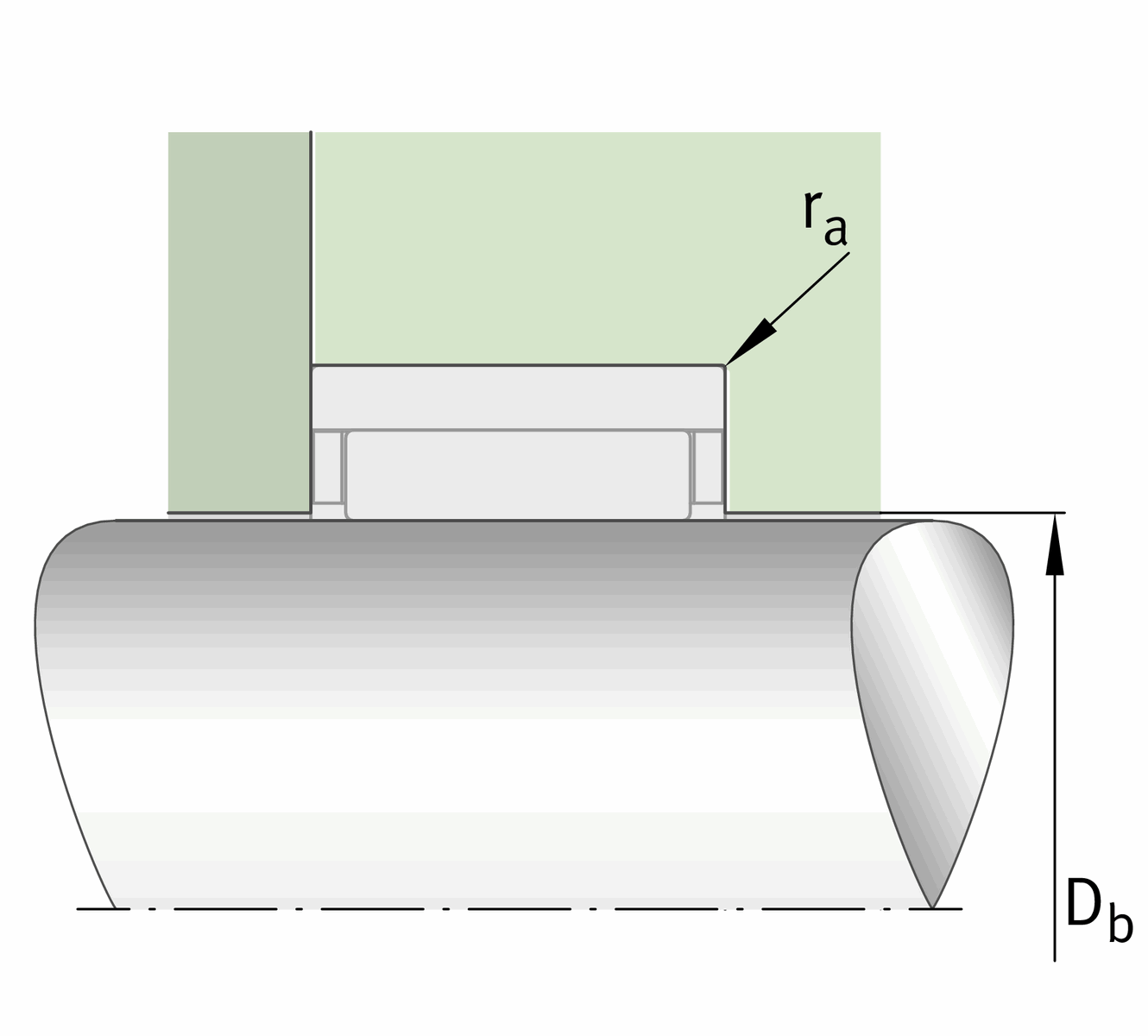

取り付け寸法

ramax

 0.3 mm 最大キャビティ半径

rmin

 0.3 mm 最小面取り寸法

E

 18 mm 外 ちょつけい

db

 17.6 mm 轴向导向NK/轴 肩 ちょつけい

Da

 18.3 mm 外輪肩部直径

Db

 12.3 mm 轴向导向NK/轴承座 肩 ちょつけい

C

 12 mm 外輪幅

寸法すんぽう

ramax

 0.3 mm 最大キャビティ半径

rmin

 0.3 mm 最小面取り寸法

E

 18 mm 外座圈 ちょつけい

db

 17.6 mm 軸方向ガイドNK/シャフトショルダー ちょつけい

Da

 18.3 mm 外輪肩部直径

Db

 12.3 mm 軸方向ガイドNK/軸受座肩部ちょつけい

C

 12 mm 外輪幅

おんどはんい

Tmin

 -20 °C 最低動作温度

Tmax

 120 °C 最高動作温度
