主なサイズとパフォーマンスデータ

d

 8 mm

D

 32 mm

B

 20 mm

Ca

 12500 N

Coa

 16300 N

Cua

 N

げんかいそくど

 12100 rpm

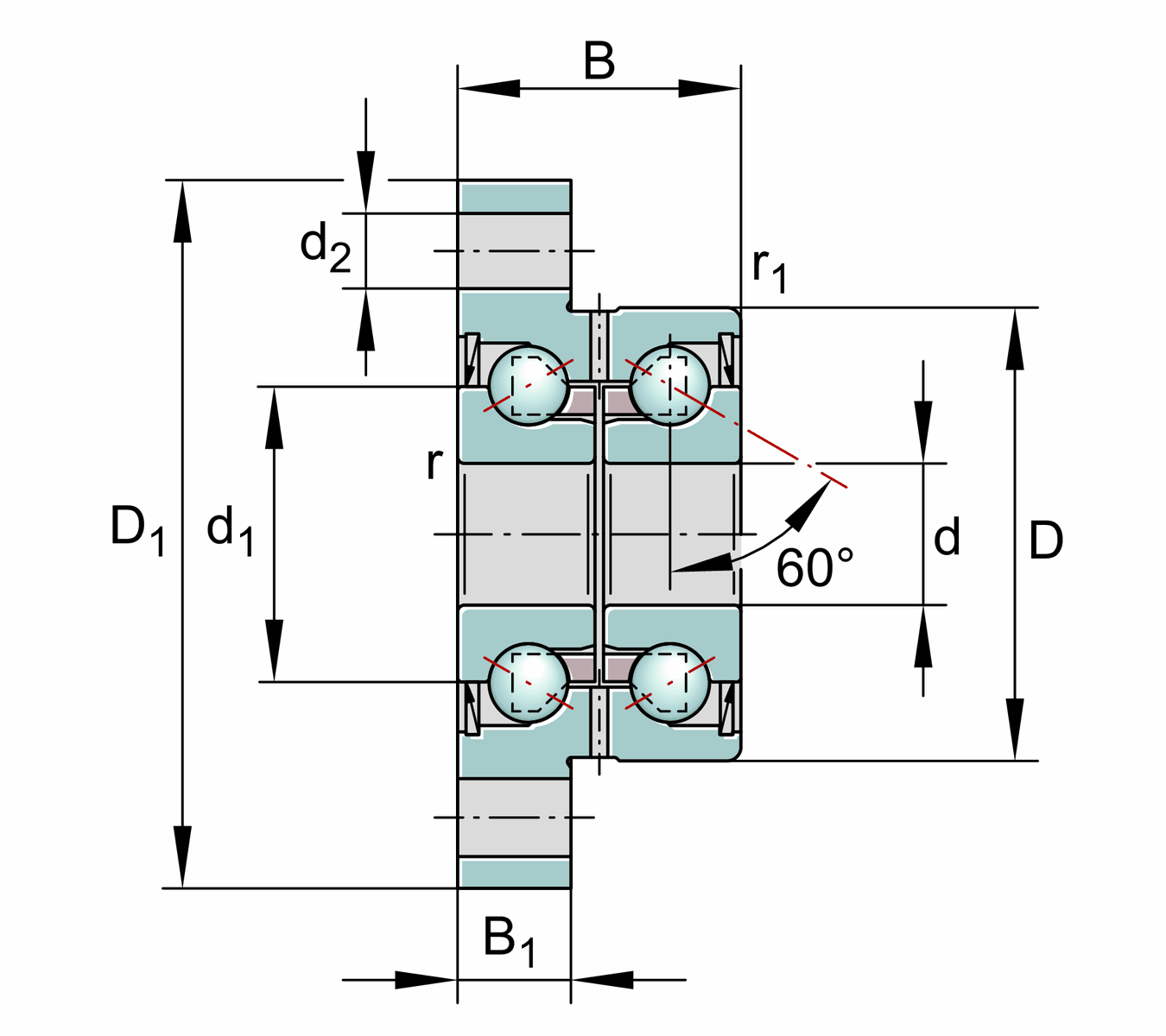

取り付け寸法

d1

 19 mm 内輪リブ直径

r min

 0.3 mm 最小面取り寸法

r1 min

 0.6 mm 最小面取り寸法

B1

 8 mm Flange thickness

d2

 5.5 mm 固定された穴 ちょつけい

J

 40 mm Pitch ちょつけい (穴)

A

 35 mm Flange幅

da min

 11 mm 軸径が最小 ちょつけい

da max

 25 mm 挡肩 最大限 ちょつけい

t1

 0.1 mm position に耐える

M5 Bolt size

na

 4 数量 screws

寸法すんぽう

d1

 19 mm 内輪リブ直径

r min

 0.3 mm 最小面取り寸法

r1 min

 0.6 mm 最小面取り寸法

B1

 8 mm Flange thickness

d2

 5.5 mm 固定された 穴 ちょつけい

J

 40 mm Pitch ちょつけい (hole)

A

 35 mm Flange 幅

da min

 11 mm 軸肩最小値 ちょつけい

da max

 25 mm ショルダ最大値 ちょつけい

t1

 0.1 mm position に耐える

M5 Bolt size

na

 4 数量screws

おんどはんい

T min

 -30 °C 最低動作温度

T max

 120 °C 最高動作温度
