主なサイズとパフォーマンスデータ
d |
35 mm |
D |
90 mm |
B |
34 mm |
Ca |
41000 N |
Coa |
89000 N |
Cua |
N |
基準速度 |
2000 rpm |
げんかいそくど |
4400 rpm |

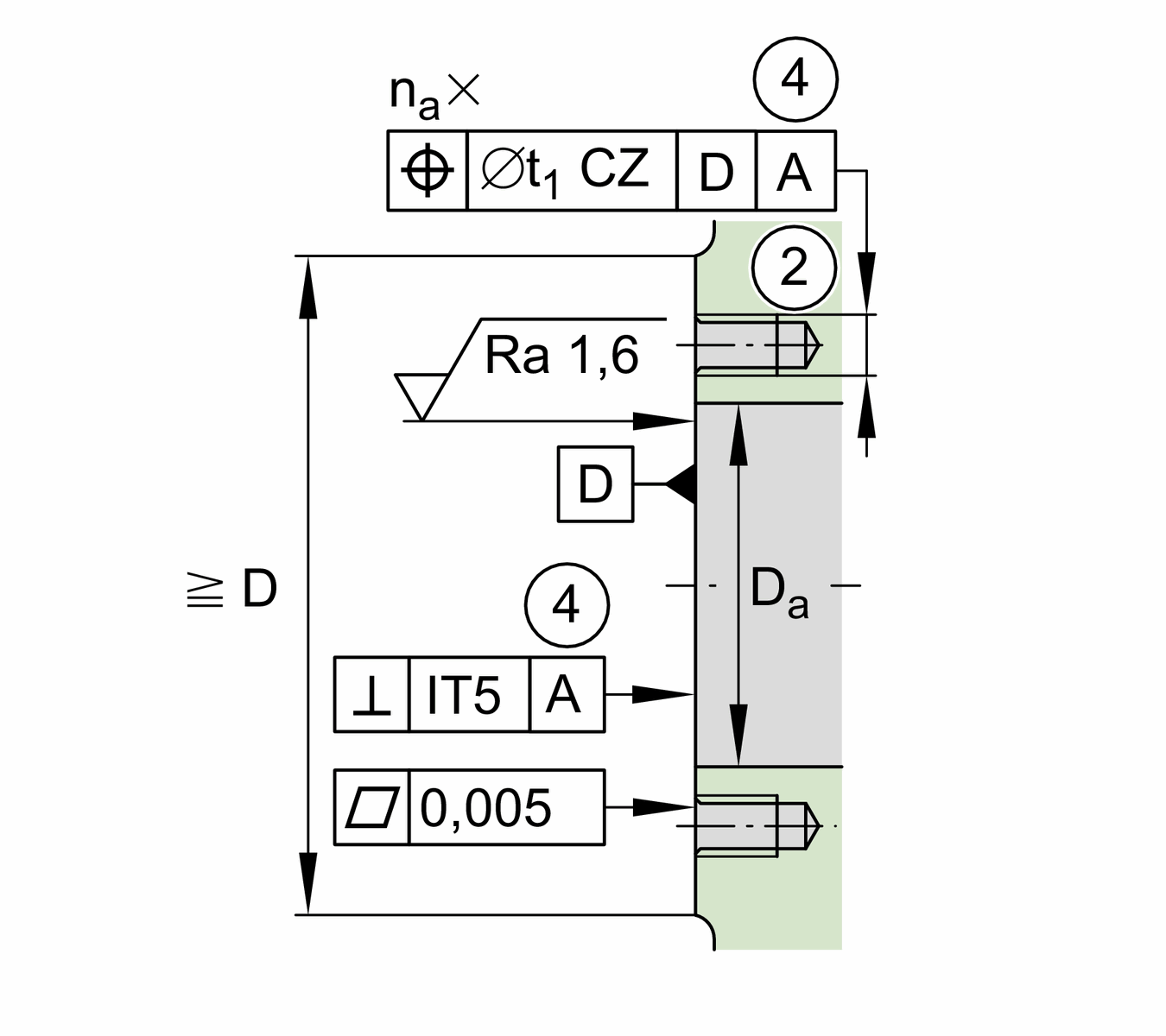

取り付け寸法
Da max |
62 mm | 軸受箱の最大直径 |
d1 |
52 mm | 内輪リブ直径 |
r min |
0.3 mm | 最小面取り寸法 |
da min |
45 mm | 軸の最小直径 |
r1 min |
0.6 mm | 最小面取り寸法 |
t1 |
0.2 mm | ハウジング位置決め公差 |
J |
75 mm | 固定された穴 投げ捨てる ちょつけい |
|
|
M8 | 固定ボルト寸法 |
d2 |
8.8 mm | 固定された穴 ちょつけい |
na |
4 | 数量 隣接構造 |
ta |
90 ° | ピッチ円分離角 of 隣接構造 |
b |
3 mm | 図面スロット |
|
|
M6 | じゅんかつくうき |
I |
25 mm | 図面スロット 投げ捨てる |
n |
8 | 固定された穴 投げ捨てる |
t |
45 ° | 固定された穴 投げ捨てる えんぶんりかく |
a |
60 ° | せっしょくかく |
寸法すんぽう
Da max |
62 mm | 軸受箱の最大直径 |
d1 |
52 mm | 内輪リブ直径 |
r min |
0.3 mm | 最小面取り寸法 |
da min |
45 mm | 軸の最小直径r |
r1 min |
0.6 mm | 最小面取り寸法 |
t1 |
0.2 mm | じゅうたく 穴 位置決め公差 |
J |
75 mm | 固定された 穴 投げ捨てる ちょつけい |
|
|
M8 | 固定ボルト寸法 |
d2 |
8.8 mm | 固定された 穴 ちょつけい |
na |
4 | 数量穴隣接構造内 |
ta |
90 ° | ピッチ円分離角 of 穴隣接構造内 |
b |
3 mm | 図面スロットの幅 |
|
|
M6 | じゅんかつくうき |
I |
25 mm | 図面スロット投げ捨てる |
n |
8 | 固定された 穴 投げ捨てる |
t |
45 ° | 固定された 穴 投げ捨てる えんぶんりかく |
a |
60 ° | せっしょくかく |
おんどはんい
T min |
-30 °C | 最低動作温度 |
T max |
120 °C | 最高動作温度 |
