主なサイズとパフォーマンスデータ

d

 25 mm

D

 57 mm

B

 38 mm

Ca

 27500 N

Coa

 55000 N

Cua

 N

基準速度

 2000 rpm

げんかいそくど

 4400 rpm

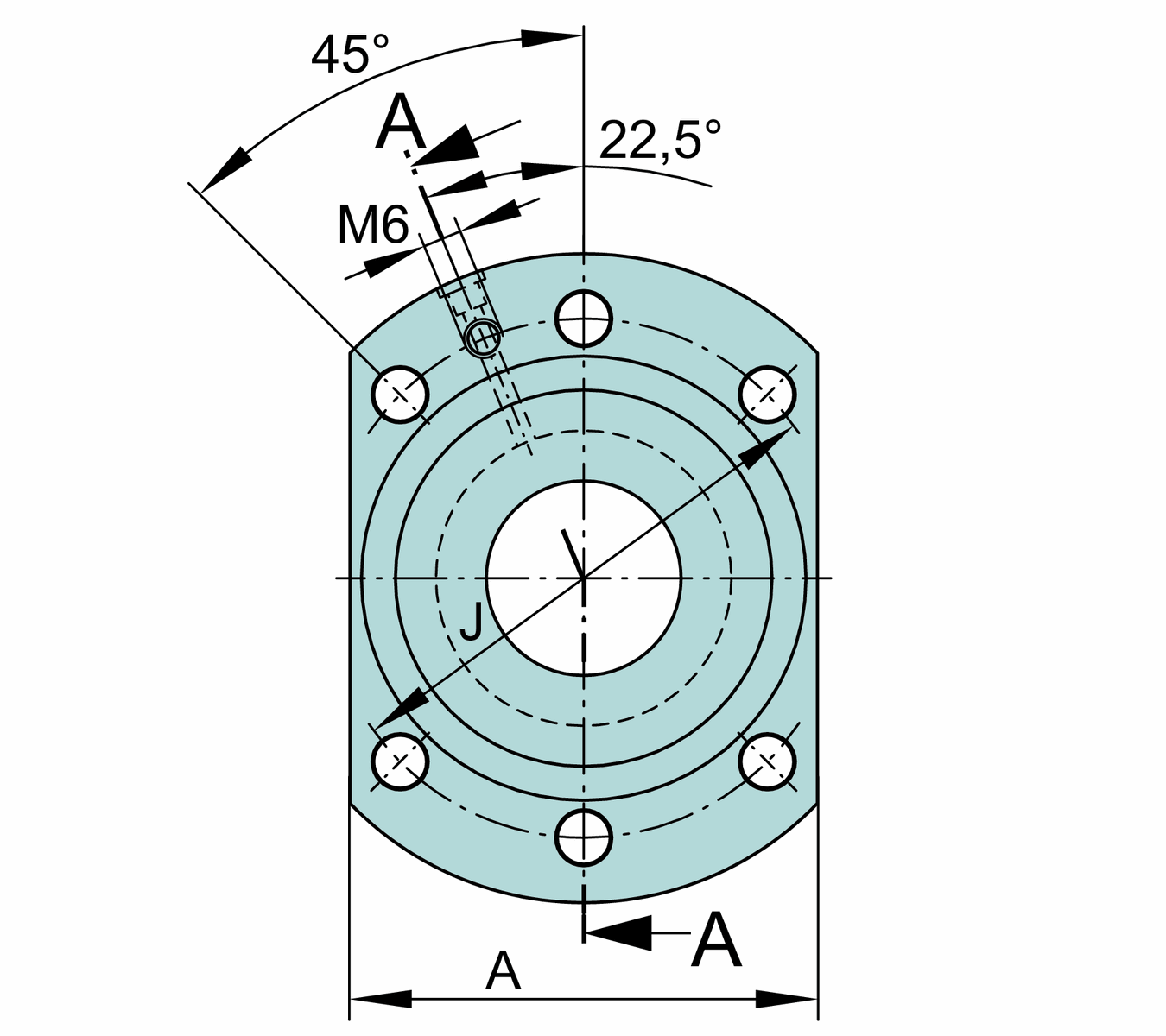

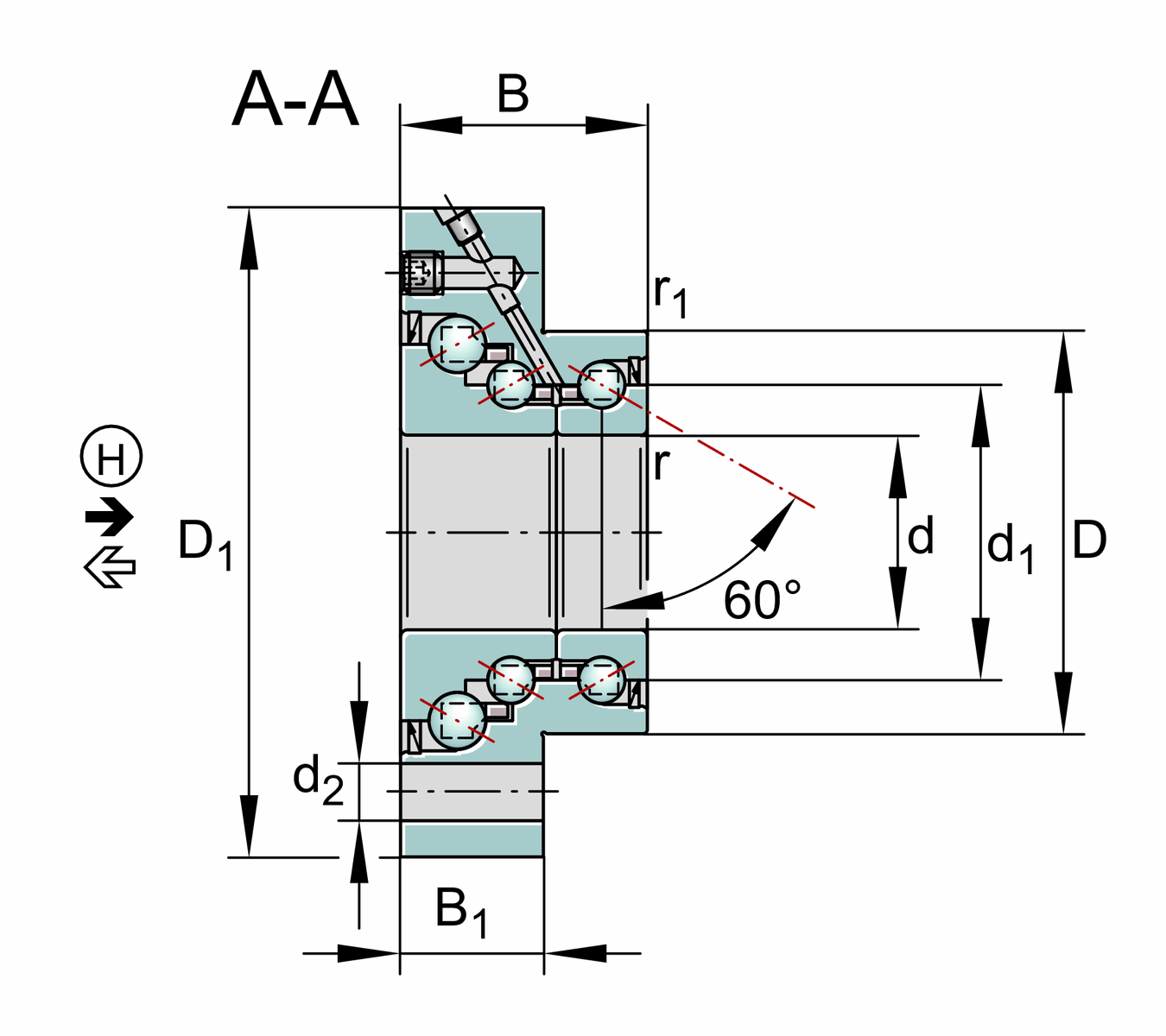

取り付け寸法

da min

 32 mm 軸径が最小 ちょつけい

d1

 40.5 mm 内輪リブ直径

D1

 90 mm Flange ちょつけい

da max

 48 mm 挡肩 最大限 ちょつけい

r min

 0.3 mm 最小面取り寸法

r1 min

 0.6 mm 最小面取り寸法

M8 Bolt size

n

 6 数量 screws

B1

 22 mm Flange thickness

d2

 8.8 mm 固定された穴 ちょつけい

J

 75 mm Pitch ちょつけい (穴)

A

 70 mm Flange幅

寸法すんぽう

da min

 32 mm 軸肩最小値 ちょつけい

d1

 40.5 mm 内輪リブ直径

D1

 90 mm Flange ちょつけい

da max

 48 mm ショルダ最大値 ちょつけい

r min

 0.3 mm 最小面取り寸法

r1 min

 0.6 mm 最小面取り寸法

M8 Bolt size

n

 6 数量screws

B1

 22 mm Flange thickness

d2

 8.8 mm 固定された 穴 ちょつけい

J

 75 mm Pitch ちょつけい (hole)

A

 70 mm Flange 幅

おんどはんい

T min

 -30 °C 最低動作温度

T max

 120 °C 最高動作温度
