主なサイズとパフォーマンスデータ

d

 20 mm

D

 52 mm

B

 35 mm

Ca

 26000 N

Coa

 47000 N

Cua

 N

基準速度

 2200 rpm

げんかいそくど

 5000 rpm

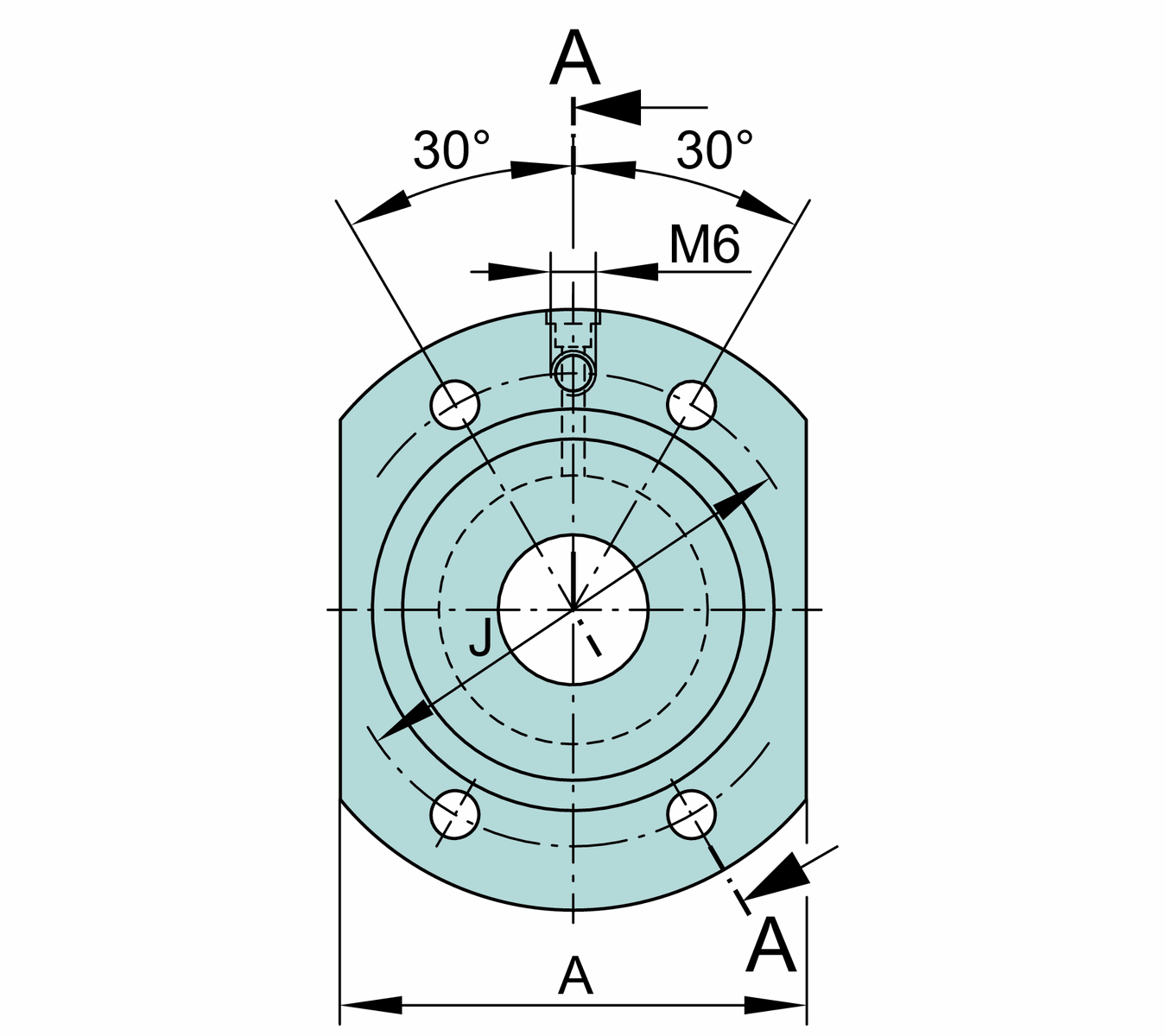

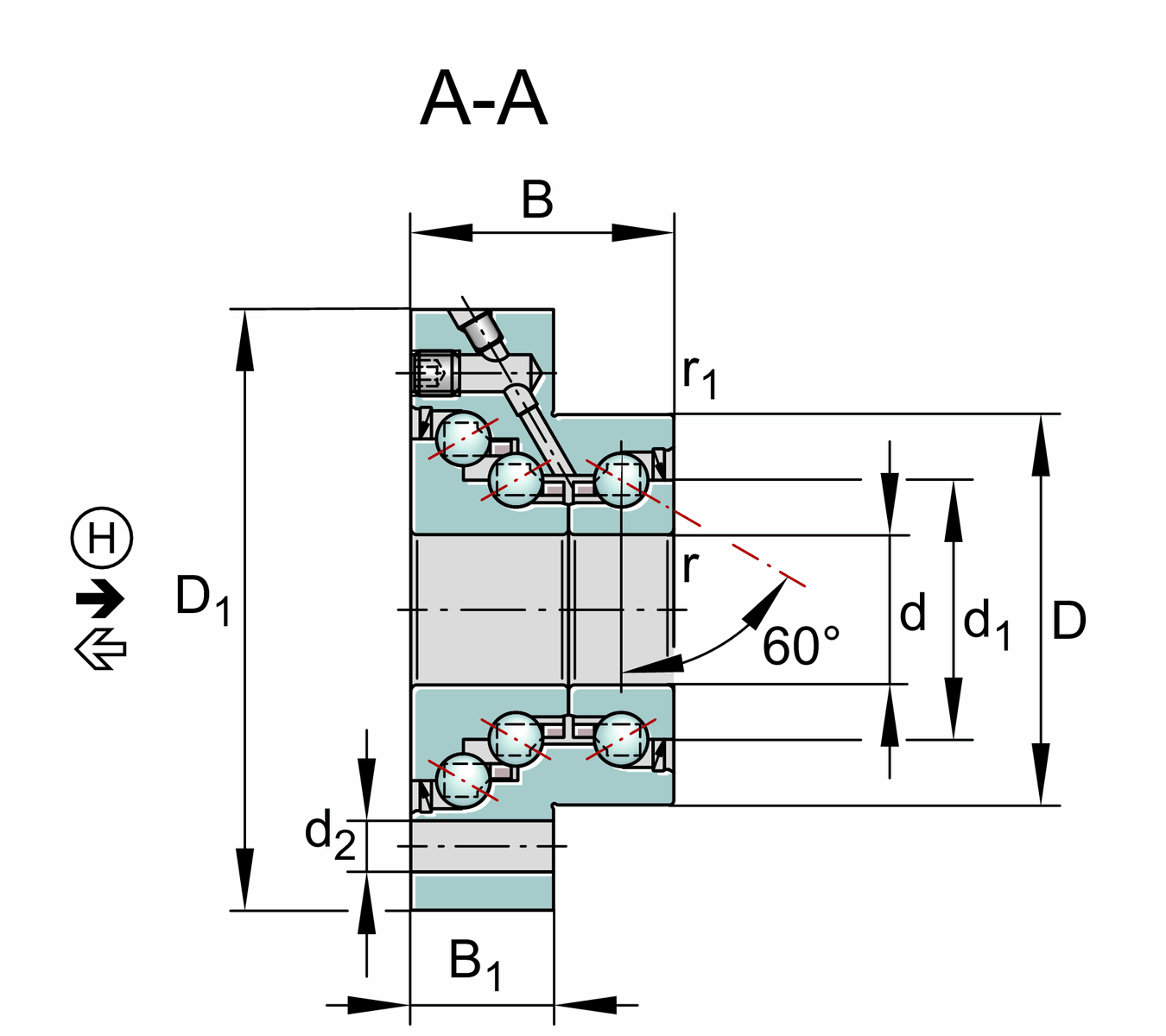

取り付け寸法

da min

 25 mm 軸径が最小 ちょつけい

d1

 34.5 mm 内輪リブ直径

D1

 80 mm Flange ちょつけい

da max

 43 mm 挡肩 最大限 ちょつけい

r min

 0.3 mm 最小面取り寸法

r1 min

 0.6 mm 最小面取り寸法

M6 Bolt size

n

 4 数量 screws

B1

 19 mm Flange thickness

d2

 6.8 mm 固定された穴 ちょつけい

J

 63 mm Pitch ちょつけい (穴)

A

 62 mm Flange幅

寸法すんぽう

da min

 25 mm 軸肩最小値 ちょつけい

d1

 34.5 mm 内輪リブ直径

D1

 80 mm Flange ちょつけい

da max

 43 mm ショルダ最大値 ちょつけい

r min

 0.3 mm 最小面取り寸法

r1 min

 0.6 mm 最小面取り寸法

M6 Bolt size

n

 4 数量screws

B1

 19 mm Flange thickness

d2

 6.8 mm 固定された 穴 ちょつけい

J

 63 mm Pitch ちょつけい (hole)

A

 62 mm Flange 幅

おんどはんい

T min

 -30 °C 最低動作温度

T max

 120 °C 最高動作温度
