主なサイズとパフォーマンスデータ

d

 20 mm

D

 47 mm

B

 14 mm

Ca

 19100 N

Coa

 38000 N

Cua

 N

基準速度

 5000 rpm

げんかいそくど

 6800 rpm

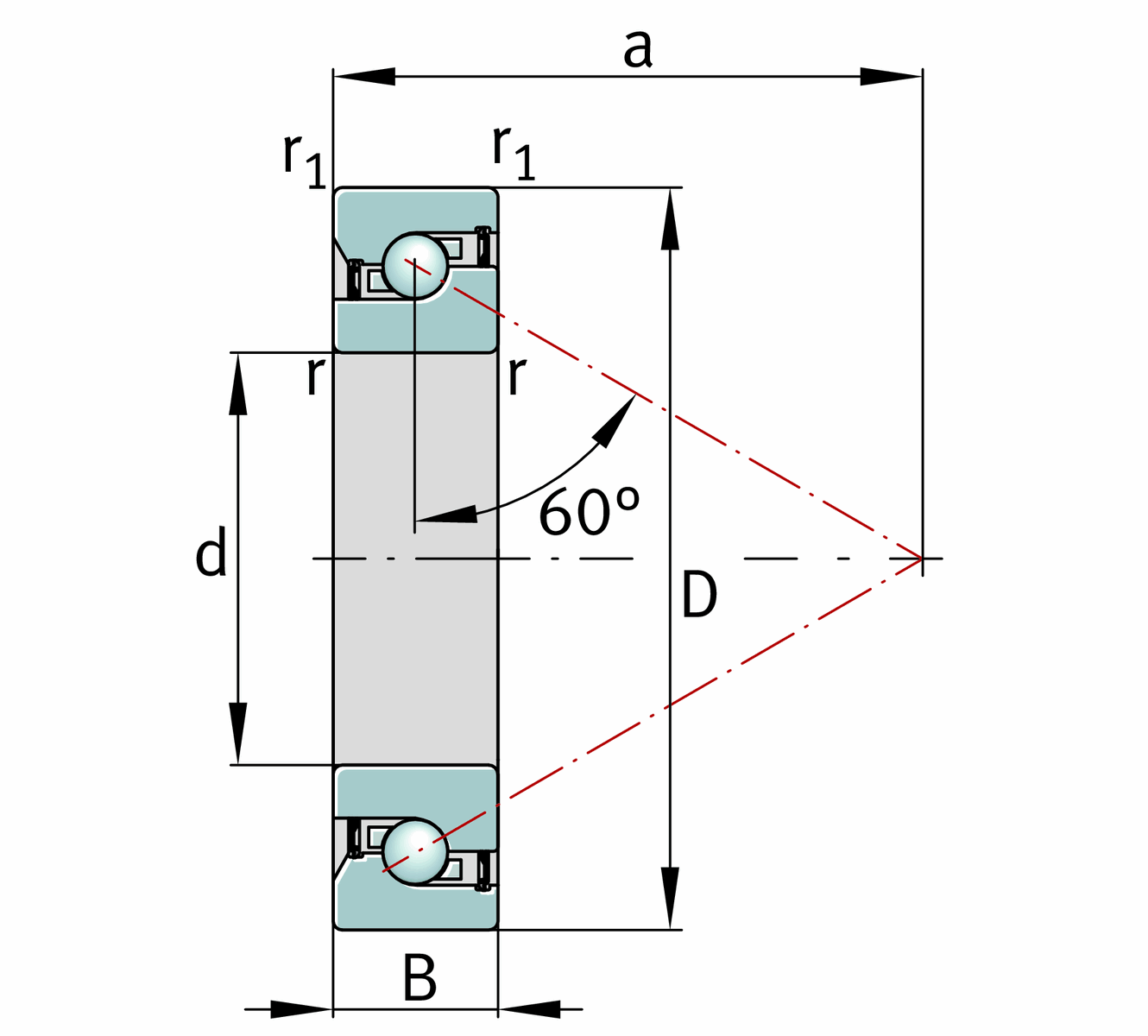

取り付け寸法

Da

 39.5 mm シェル直径

r min

 1 mm 最小面取り寸法

Da

 H12 ベアリングクリアランス直径

r1 min

 1 mm 最小面取り寸法

da

 27.5 mm じくちょつけい

a

 36 mm あつりょくすいさき

α

 60 ° せっしょくかく

da

 h12 じくかんげきちょつけい

寸法すんぽう

Da

 39.5 mm シェル直径

r min

 1 mm 最小面取り寸法

Da

 H12 ベアリングクリアランス直径

r1 min

 1 mm 最小面取り寸法

da

 27.5 mm じくちょつけい

a

 36 mm あつりょくすいさき きょり

α

 60 ° せっしょくかく

da

 h12 じくかんげきちょつけい

おんどはんい

T min

 -30 °C 最低動作温度

T max

 120 °C 最高動作温度
