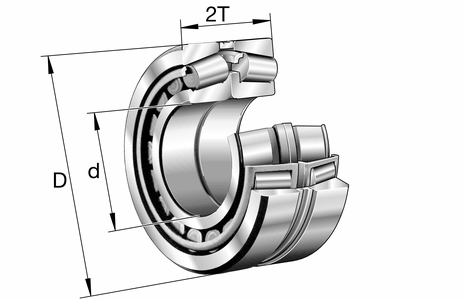

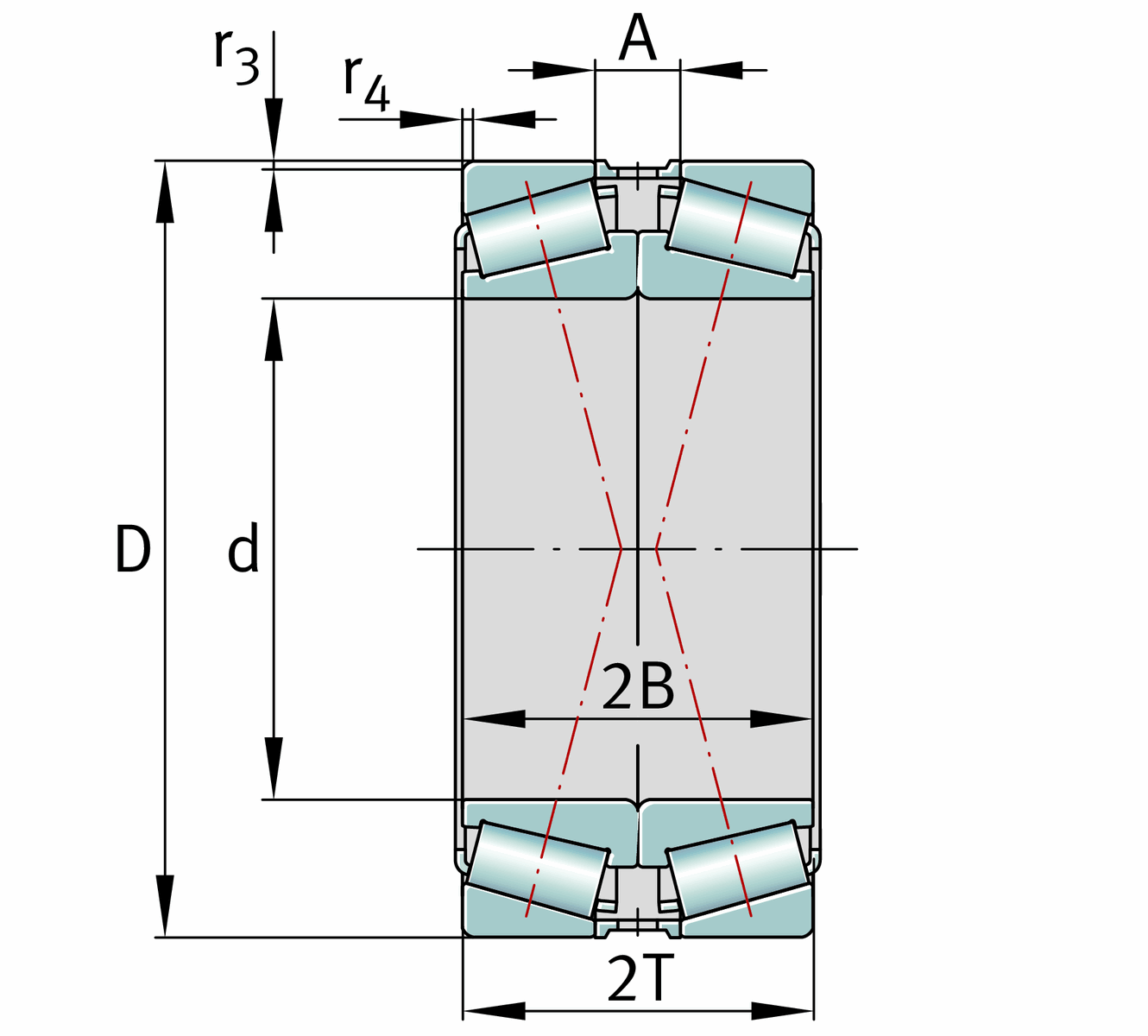

Main Dimensions & Performance Data

d

 260 mm

D

 480 mm

B

 260 mm

Cr

 4550000 N

Cor

 7600000 N

Cur

 870000 N

Reference speed

 560 rpm

Limiting speed

 560 rpm

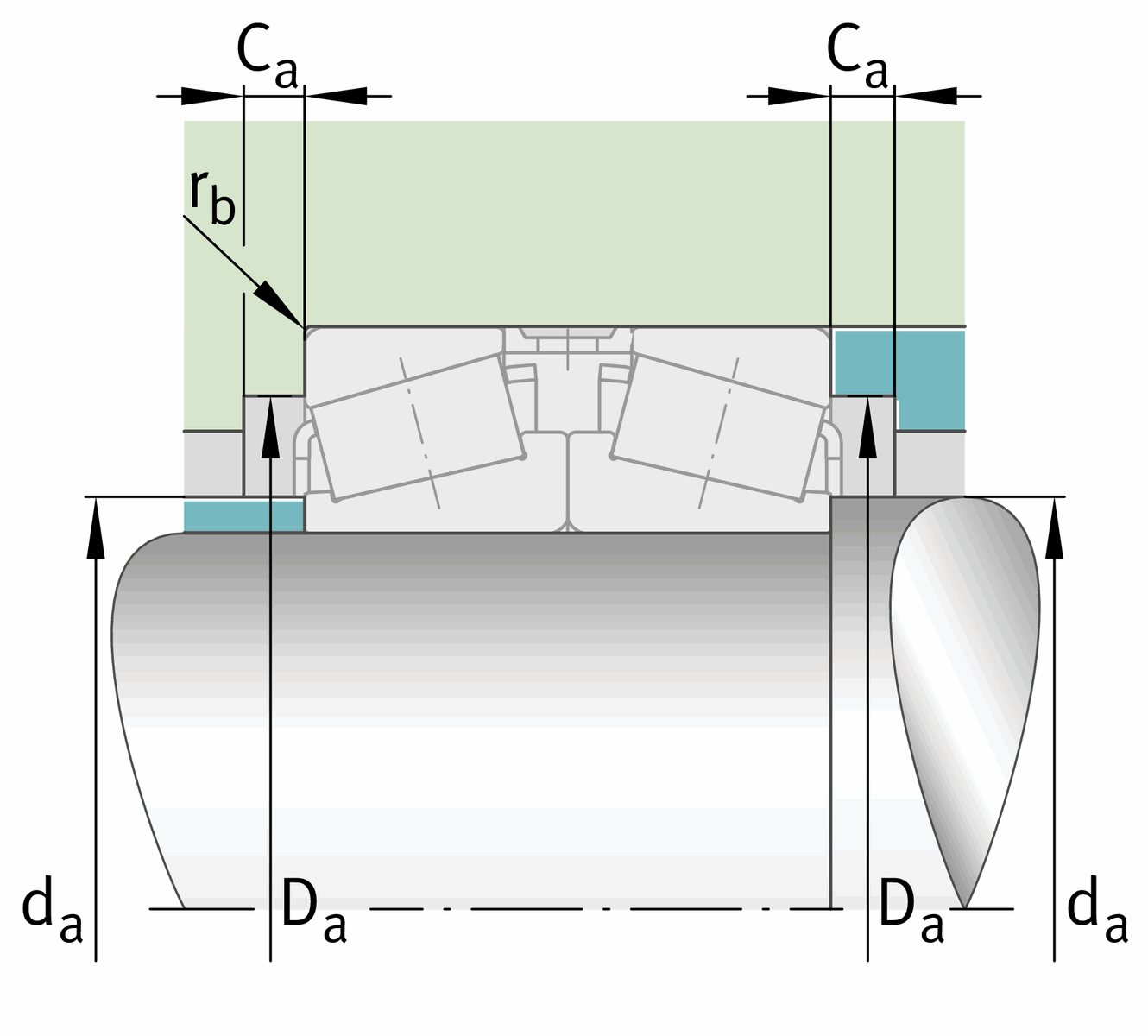

Mounting dimensions

damax

 306 mm 轴挡肩最大直径

r3,4min

 5 mm 外圈背面倒角尺寸

Damin

 401 mm 轴承座挡肩最小直径

A

 62 mm 隔圈宽度

Damax

 458 mm 轴承座挡肩最大直径

Camin

 14 mm 最小轴向间距

rbmax

 5 mm 轴承座最大圆角半径

Temperature range

Tmin

 -30 °C 最低工作温度

Tmax

 200 °C 最高工作温度
