主なサイズとパフォーマンスデータ
d |
600 mm |
D |
850 mm |
B |
165 mm |
Cr |
3850000 N |
Cor |
8800000 N |
Cur |
560000 N |
基準速度 |
60500 rpm |
げんかいそくど |
280 rpm |

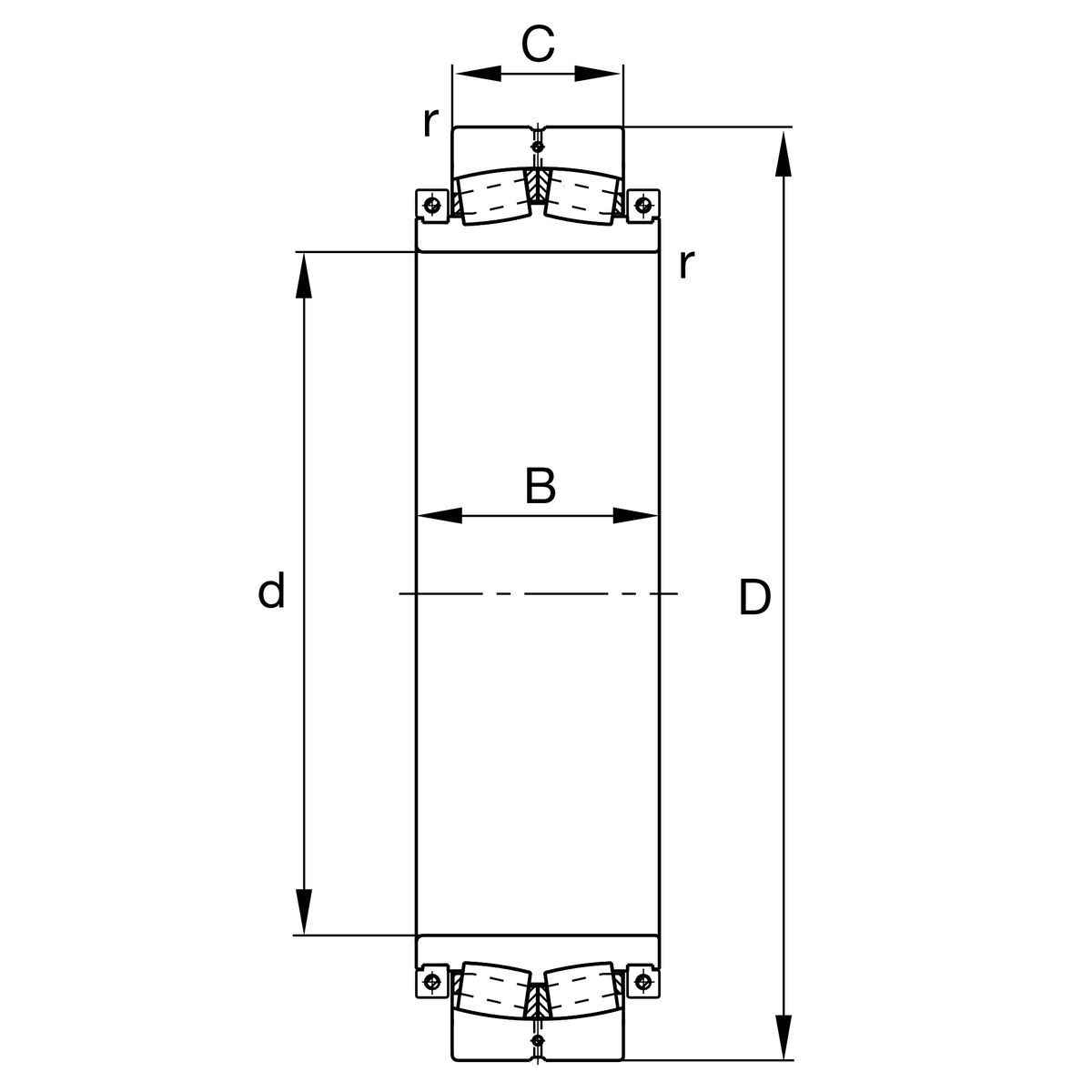

取り付け寸法
rmin |
5 mm | 最小面取り寸法 |
Mi |
295 Nm | Clamping bolt 締め付けトルク |
Ma |
69 Nm | Clamping bolt 締め付けトルク |
B |
250 mm | うちがわはば |
寸法すんぽう
rmin |
5 mm | 最小面取り寸法 |
Mi |
295 Nm | Clamping bolt 締め付けトルク |
Ma |
69 Nm | Clamping bolt 締め付けトルク |
B |
250 mm | うちがわはば |
おんどはんい
T min |
-30 °C | 最低動作温度 |
T max |
200 °C | 最高動作温度 |
けいさんけいすう
e |
0.18 | Fa／Frは異なるX及びY係数に対応する |
Y1 |
3.66 | じくほうこうどうかじゅうけいすう |
Y2 |
5.46 | じくほうこうどうかじゅうけいすう |
Y0 |
3.58 | じくほうこうせいかじゅうけいすう |
