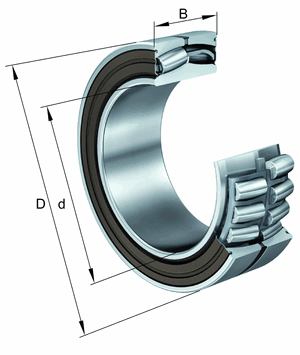

主なサイズとパフォーマンスデータ

d

 200 mm

D

 340 mm

B

 140 mm

Cr

 1880000 N

Cor

 2800000 N

Cur

 260000 N

げんかいそくど

 445 rpm

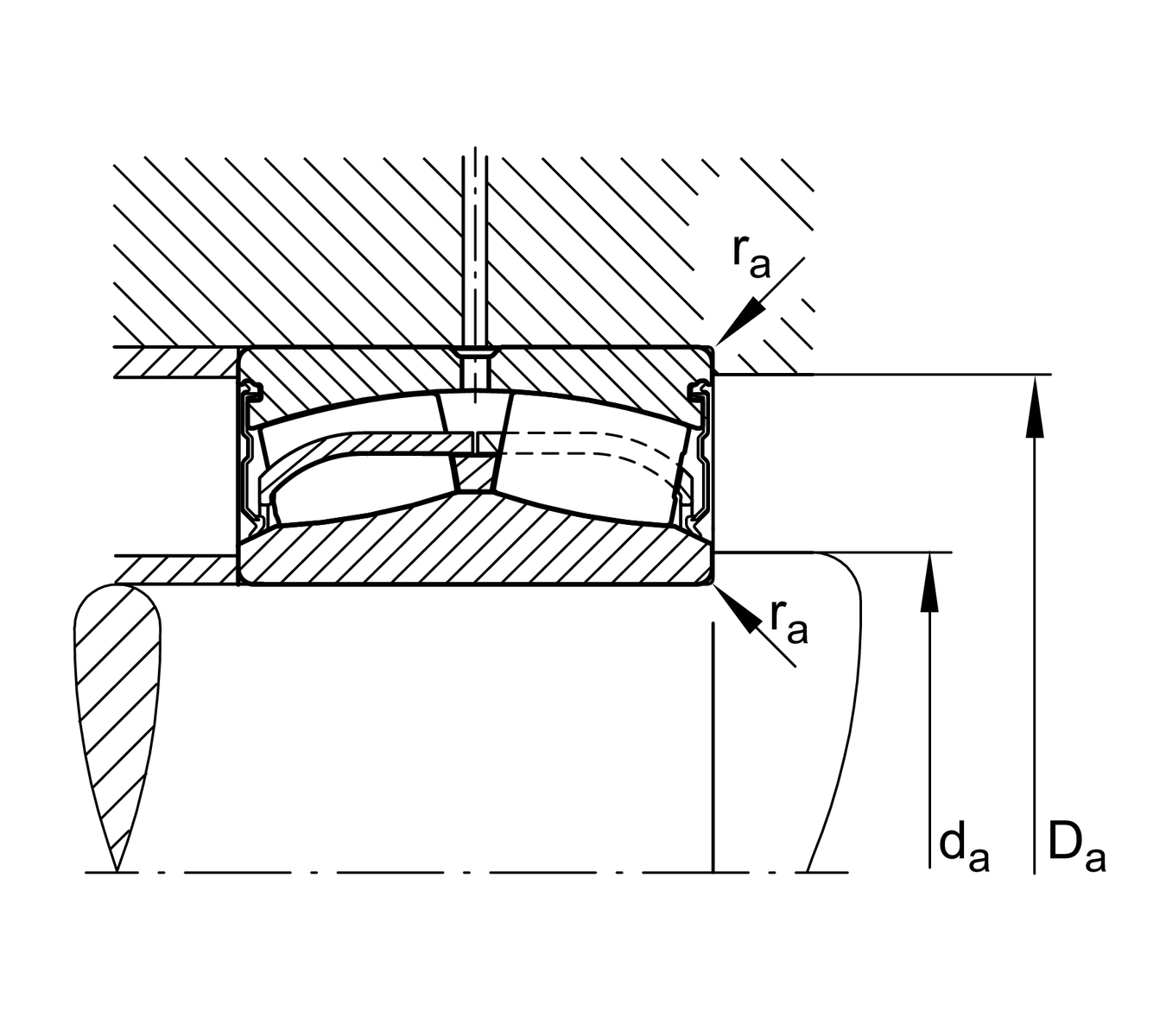

取り付け寸法

da min

 214 mm 軸径が最小 ちょつけい

r min

3 mm 最小面取り寸法

D1

309.5 mm そとがわ 内 ちょつけい

Da max

326 mm 住宅の最大金額

d2

 216.2 mm 内輪軌道直径

ds

 6.3 mm 潤滑孔直径

ra max

 2.5 mm 最大ポケット半径

ns

 12.2 mm 潤滑槽

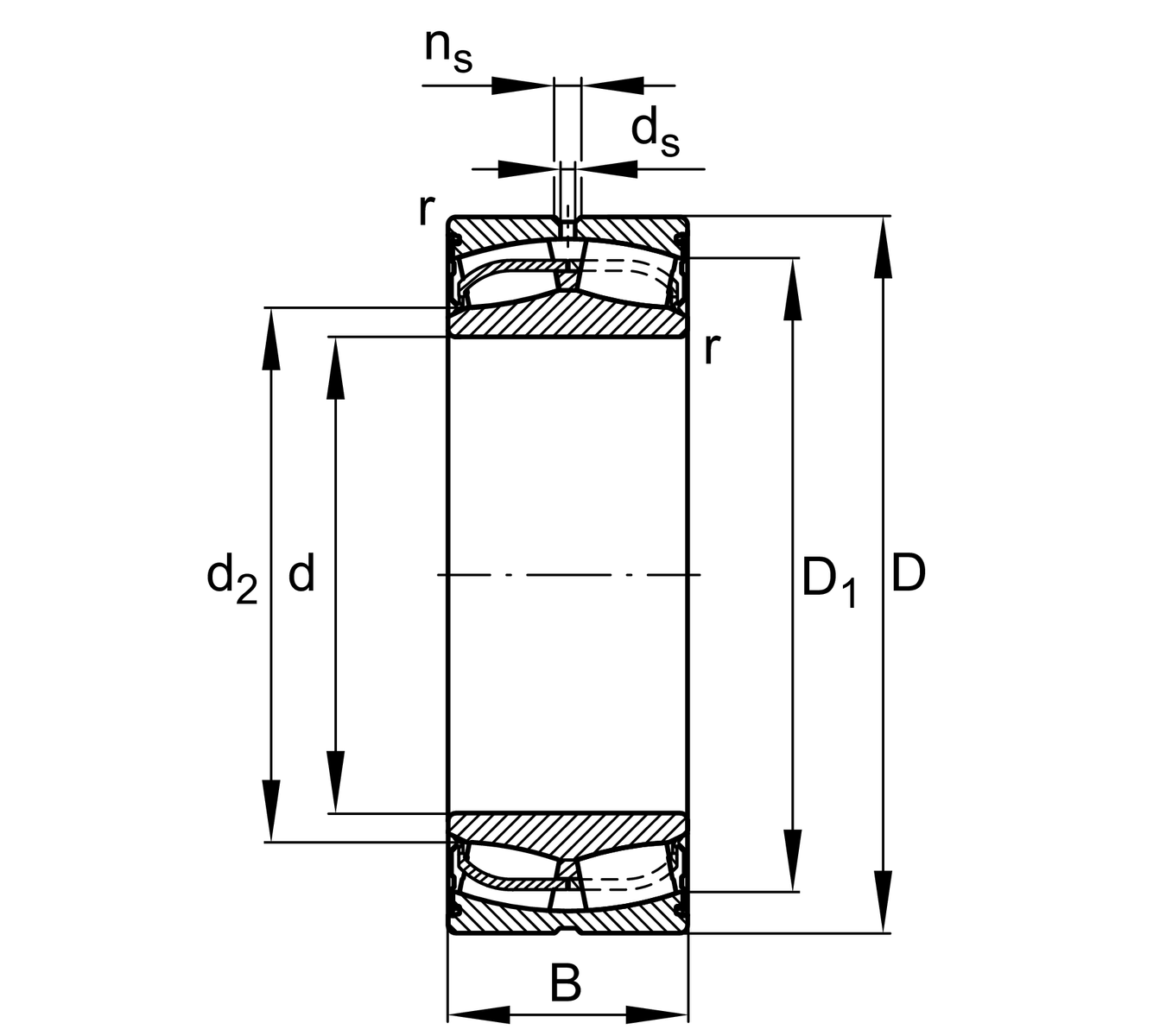

寸法すんぽう

da min

 214 mm 軸肩最小値 ちょつけい

r min

3 mm 最小面取り寸法

D1

309.5 mm そとがわ 内 ちょつけい

Da max

326 mm 住宅路肩の最大幅

d2

 216.2 mm インナリング かっそうろ ちょつけい

ds

 6.3 mm 潤滑孔直径

ra max

 2.5 mm 最大ポケット半径

ns

 12.2 mm 潤滑溝幅

おんどはんい

T min

 -30 °C 最低動作温度

T max

 180 °C 最高動作温度

けいさんけいすう

e

 0.39 Fa／Frは異なるX及びY係数に対応する

Y1

 1.71 じくほうこうどうかじゅうけいすう

Y2

 2.54 じくほうこうどうかじゅうけいすう

Y0

 1.67 じくほうこうせいかじゅうけいすう
