WS22211-E1-XL-K-2RSR - 球面ころ軸受 - Domax、Domaxベアリング、日本東吉工業株式会社。

要求情報リストに戻る

主なサイズとパフォーマンスデータ

d	55 mm
D	100 mm
B	31 mm
Cr	129000 N
Cor	130000 N
Cur	17700 N
げんかいそくど	2250 rpm

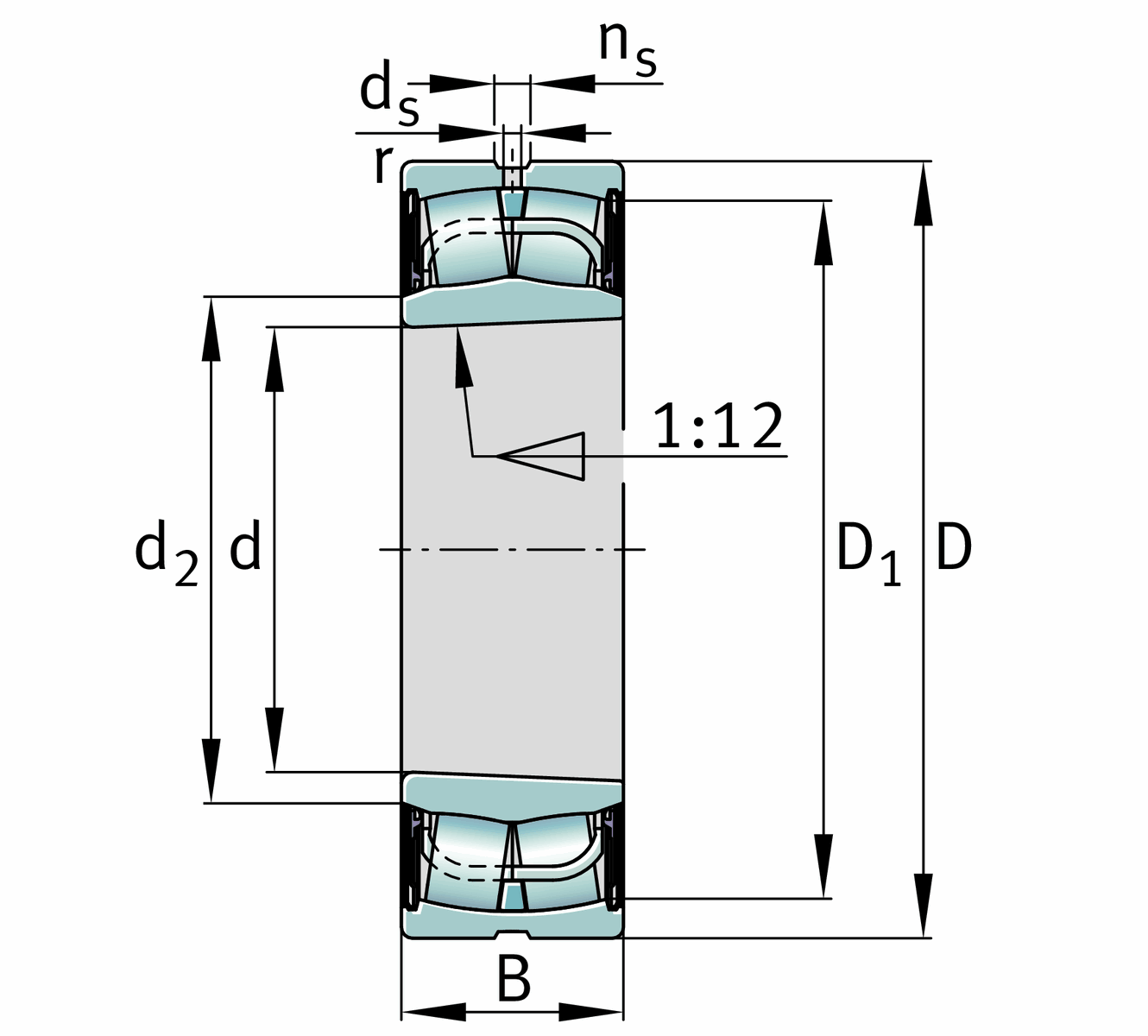

取り付け寸法

da min	63.5 mm	軸径が最小ちょつけい
r min	1.5 mm	最小面取り寸法
D1	91.9 mm	そとがわ内ちょつけい
da max	63.5 mm	挡肩最大限ちょつけい
Da max	91.9 mm	住宅の最大金額
d2	63.5 mm	内輪軌道直径
ds	3.2 mm	潤滑孔直径
ra max	1.5 mm	最大ポケット半径
db min	60 mm	さいしょうくうどうちょつけいブッシュ
ns	4.8 mm	潤滑槽
Ba min	10 mm	ブッシュ最小空洞幅

寸法すんぽう

da min	63.5 mm	軸肩最小値ちょつけい
r min	1.5 mm	最小面取り寸法
D1	91.9 mm	そとがわ内ちょつけい
da max	63.5 mm	ショルダ最大値ちょつけい
Da max	91.9 mm	住宅路肩の最大幅
d2	63.5 mm	インナリングかっそうろちょつけい
ds	3.2 mm	潤滑孔直径
ra max	1.5 mm	最大ポケット半径
db min	60 mm	さいしょうくうどうちょつけいブッシュ
ns	4.8 mm	潤滑溝幅
Ba min	10 mm	ブッシュ最小空洞幅

おんどはんい

T min	-30 °C	最低動作温度
T max	100 °C	最高動作温度

けいさんけいすう

e	0.21	Fa／Frは異なるX及びY係数に対応する
Y1	3.17	じくほうこうどうかじゅうけいすう
Y2	4.72	じくほうこうどうかじゅうけいすう
Y0	3.1	じくほうこうせいかじゅうけいすう
