22311-E1-XL-K-T41A - 球面ころ軸受 - Domax、Domaxベアリング、日本東吉工業株式会社。

要求情報リストに戻る

主なサイズとパフォーマンスデータ

d	55 mm
D	120 mm
B	43 mm
Cr	265000 N
Cor	260000 N
Cur	24600 N
基準速度	4500 rpm
げんかいそくど	5800 rpm

取り付け寸法

da min	66 mm	軸径が最小ちょつけい
r min	2 mm	最小面取り寸法
D1	101.4 mm	そとがわ内ちょつけい
da max	67 mm	挡肩最大限ちょつけい
Da max	109 mm	住宅の最大金額
d2	68.9 mm	内輪軌道直径
ds	3.2 mm	潤滑孔直径
ra max	2 mm	最大ポケット半径
db min	61 mm	さいしょうくうどうちょつけいブッシュ
ns	6.5 mm	潤滑槽
Ba min	6 mm	ブッシュ最小空洞幅

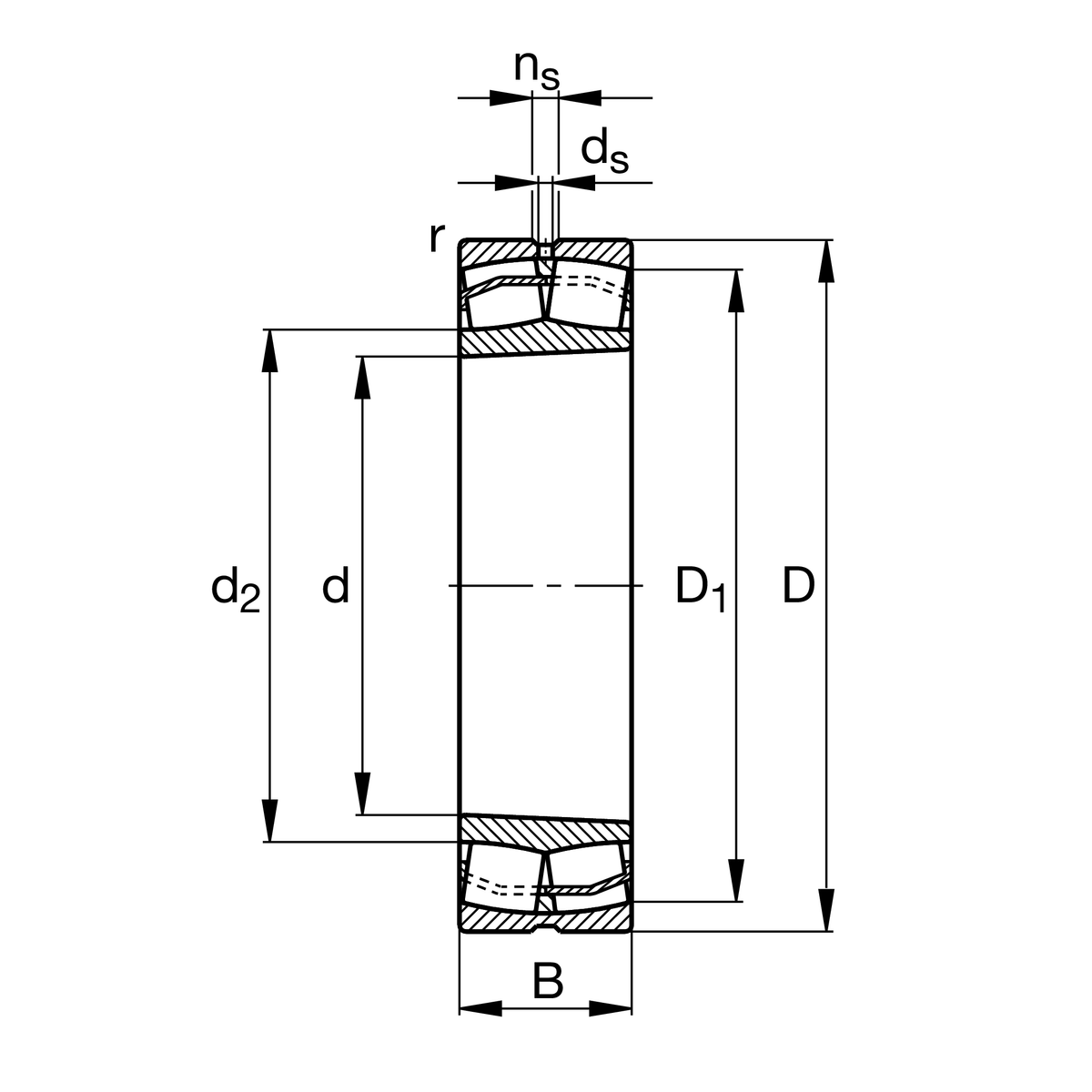

寸法すんぽう

da min	66 mm	軸肩最小値ちょつけい
r min	2 mm	最小面取り寸法
D1	101.4 mm	そとがわ内ちょつけい
da max	67 mm	ショルダ最大値ちょつけい
Da max	109 mm	住宅路肩の最大幅
d2	68.9 mm	インナリングかっそうろちょつけい
ds	3.2 mm	潤滑孔直径
ra max	2 mm	最大ポケット半径
db min	61 mm	さいしょうくうどうちょつけいブッシュ
ns	6.5 mm	潤滑溝幅
Ba min	6 mm	ブッシュ最小空洞幅

おんどはんい

T min	-30 °C	最低動作温度
T max	200 °C	最高動作温度

けいさんけいすう

e	0.36	Fa／Frは異なるX及びY係数に対応する
Y1	1.89	じくほうこうどうかじゅうけいすう
Y2	2.81	じくほうこうどうかじゅうけいすう
Y0	1.84	じくほうこうせいかじゅうけいすう
