主なサイズとパフォーマンスデータ

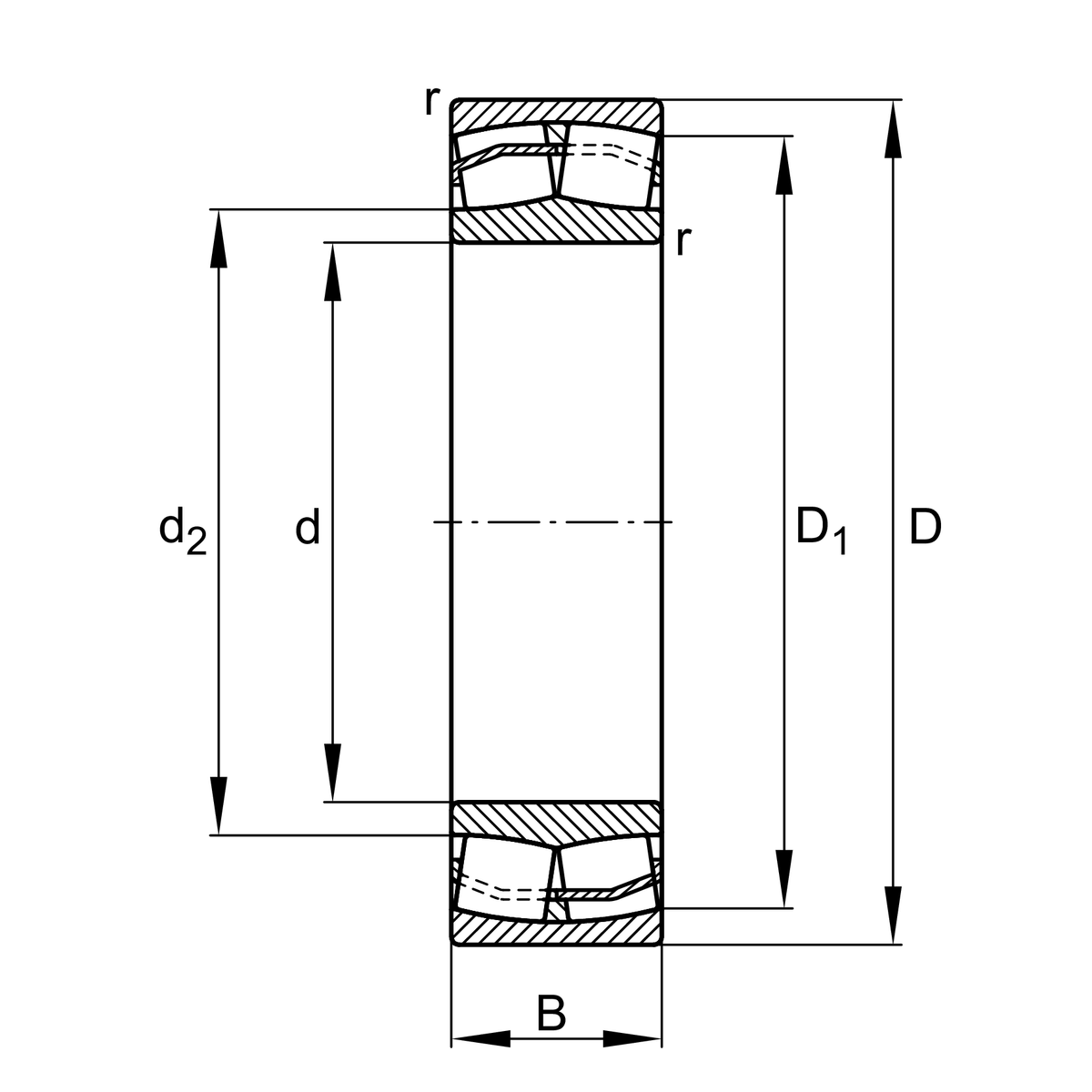

d

 35 mm

D

 80 mm

B

 21 mm

Cr

 83000 N

Cor

 74000 N

Cur

 8300 N

基準速度

 6800 rpm

げんかいそくど

 10900 rpm

取り付け寸法

da min

 44 mm 軸径が最小 ちょつけい

r min

 1.5 mm 最小面取り寸法

D1

 66.6 mm そとがわ 内 ちょつけい

Da max

 71 mm 住宅の最大金額

ra max

 1.5 mm 最大ポケット半径

Ba min

 8 mm ブッシュ最小空洞幅

d2

 47.4 mm 内輪軌道直径

da max

 47 mm 挡肩 最大限 ちょつけい

db min

 39 mm さいしょうくうどう ちょつけい ブッシュ

寸法すんぽう

da min

 44 mm 軸肩最小値 ちょつけい

r min

 1.5 mm 最小面取り寸法

D1

 66.6 mm そとがわ 内 ちょつけい

Da max

 71 mm 住宅路肩の最大幅

ra max

 1.5 mm 最大ポケット半径

Ba min

 8 mm ブッシュ最小空洞 幅

d2

 47.4 mm インナリング かっそうろ ちょつけい

da max

 47 mm ショルダ最大値 ちょつけい

db min

 39 mm さいしょうくうどう ちょつけい ブッシュ

おんどはんい

T min

 -30 °C 最低動作温度

T max

 120 °C 最高動作温度

けいさんけいすう

e

 0.26 Fa／Frは異なるX及びY係数に対応する

Y1

 2.55 じくほうこうどうかじゅうけいすう

Y2

 3.8 じくほうこうどうかじゅうけいすう

Y0

 2.5 じくほうこうせいかじゅうけいすう
