主なサイズとパフォーマンスデータ

d

 250 mm

D

 382 mm

B

 59 mm

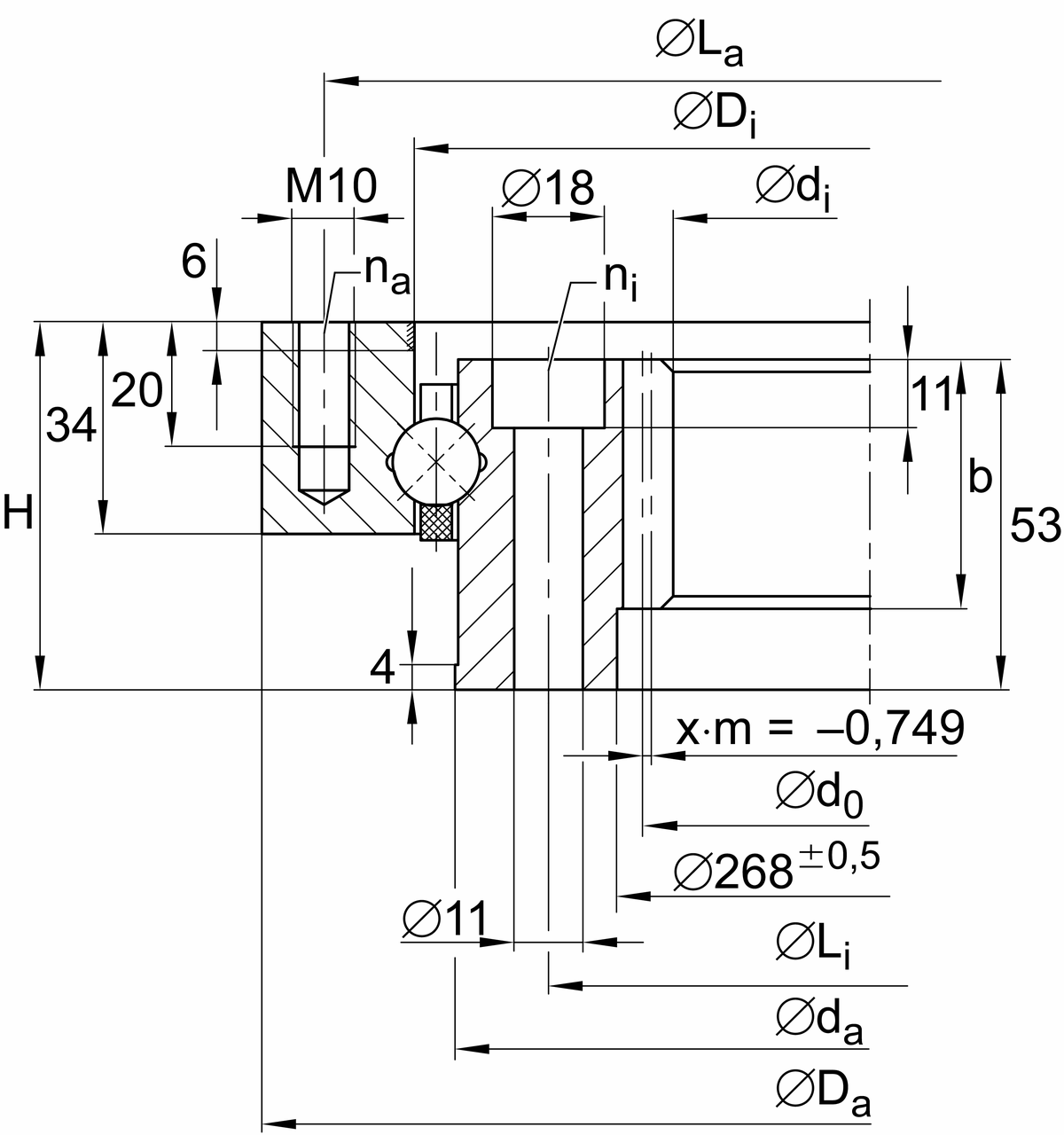

取り付け寸法

Di

 333 mm 内径外輪

0.057 mm 内径外輪上限公差

0 mm 内径外輪 許容度の低下

La

 362 mm リングギヤ直径

na

 8 外輪の「

dB

 11 mm こていこう

18 mm Counterかいこうけい of こていこうs

11 mm Counterbore 深さof こていこうs

da

 320 mm 外径内側リング

0.04 mm 外径内側リング上限公差

0.004 mm 外径 内輪公差が低い

Li

 290 mm リングギヤ直径

dBi

M10 ペダル固定穴

Gl

 20 mm スレッド＃スレッド＃ 深さこていこう

ni

 8 内側リングの"

Fr zul

 55,000 N ねじの最大半径方向摩擦ロック

m

 3.5 mm はぐるまくどうモジュール

z

 73 はすう

-0.749 輪郭オフセット

d0

 255.5 mm ピッチえんけいはぐるま

b

 40 mm Width geaリング本

d1

 268 mm Diameter turning 内 リング本

0.5 mm Diameter turning 内 リング本上限公差

-0.5 mm Diameter turning 内輪公差が低い

Fz norm

10,800 N 最大歯根疲労強度（衝撃係数1.2の場合）

Fz max

16,100 N 歯の破断を防止する最大歯力（衝撃係数が1.35の場合）

寸法すんぽう

Di

 333 mm 内径外輪

0.057 mm 内径外輪 上限公差

0 mm 内径外輪低い公差

La

 362 mm リングギヤ直径

na

 8 外輪の「

dB

 11 mm こていこう

18 mm Counterかいこうけい of こていこうs

11 mm Counterいやになる 深さ of こていこうs

da

 320 mm 外径内輪

0.04 mm 外径内輪 上限公差

0.004 mm 外径内輪低い公差

Li

 290 mm ピッチ円直径 こていこうs 内輪

dBi

M10 ペダル固定穴

Gl

 20 mm スレッド＃スレッド＃ 深さ こていこう

ni

 8 日本におけるsの数

Fr zul

 55,000 N ねじの最大半径方向摩擦ロック

m

 3.5 mm はぐるまくどうモジュール

z

 73 はすう

-0.749 輪郭オフセット

d0

 255.5 mm ピッチ円直径 くどうそうち

b

 40 mm Width くどうそうち

d1

 268 mm Diameter turning 内輪

0.5 mm Diameter turning 内輪 上限公差

-0.5 mm Diameter turning 内輪低い公差

Fz norm

10,800 N 最大歯根疲労強度（衝撃係数1.2の場合）

Fz max

16,100 N 歯の破断を防止する最大歯力（衝撃係数が1.35の場合）

おんどはんい

T min

 -25 °C 最低動作温度

T max

 80 °C 最高動作温度

けいさんけいすう

Ca

 82,000 N 軸方向基本動荷重定格

C0a

 395,000 N 軸方向基本静荷重定格

Cr

 74,000 N ラジアル基本動荷重定格（ラジアル荷重のみ）

C0r

158,000 N ラジアル基本静荷重定格（ラジアル荷重のみ）
