VI160288-N - かいてんしじ - Domax、Domaxベアリング、日本東吉工業株式会社。

要求情報リストに戻る

主なサイズとパフォーマンスデータ

d	216 mm
D	340 mm
B	39 mm

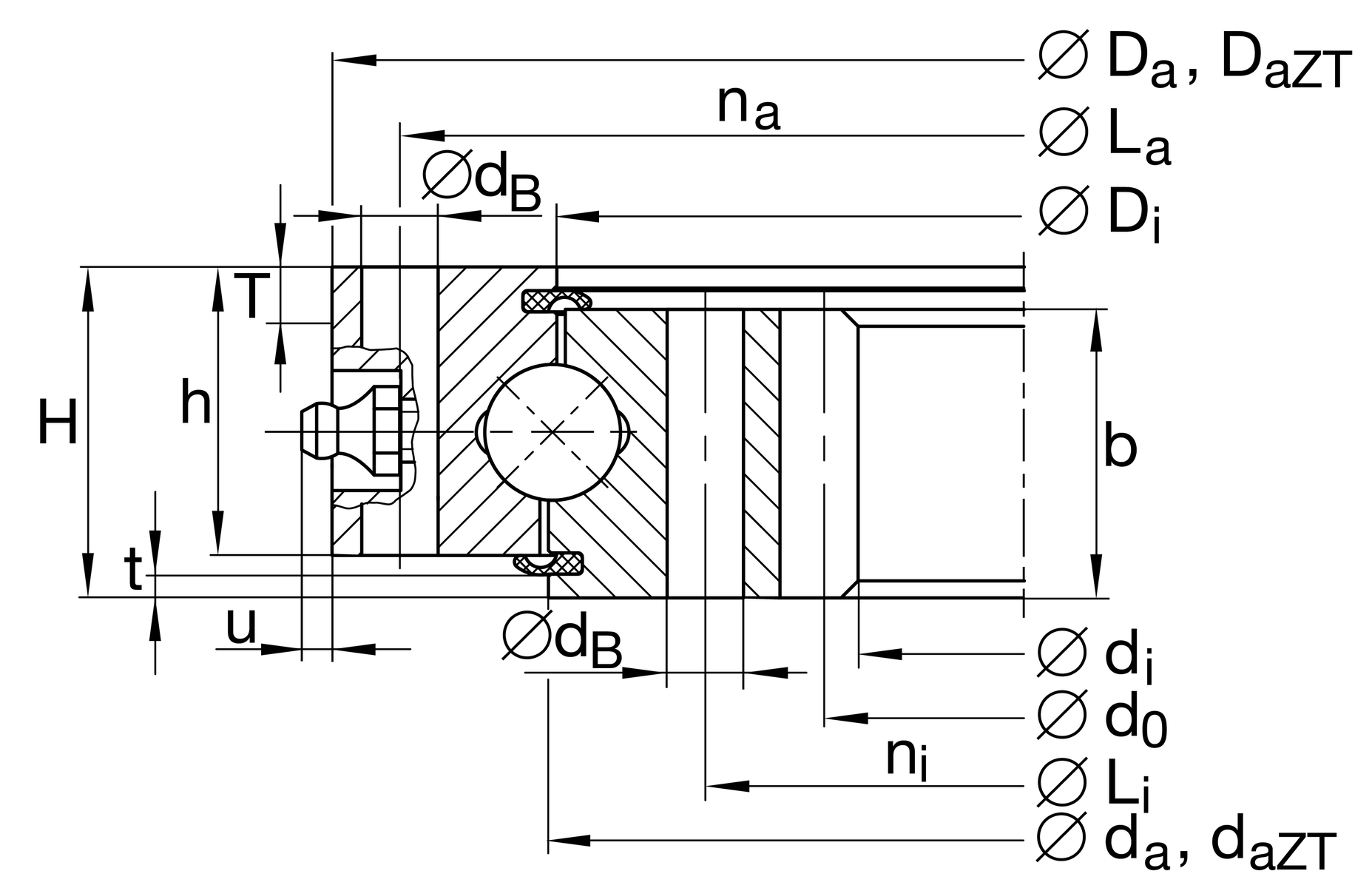

取り付け寸法

Di	287 mm	内径外輪
La	324 mm	リングギヤ直径
na	20	外輪の「
dB	9 mm	こていこう
da	289 mm	外径内側リング
Li	252 mm	リングギヤ直径
ni	20	内側リングの"
Fr zul	78,000 N	ねじの最大半径方向摩擦ロック
m	4 mm	はぐるまくどうモジュール
z	56	はすう
d0	224 mm	ピッチえんけいはぐるま
b	34 mm	Width geaリング本
u	9.5 mm	Protrusion じゅんかつ nipple
Fz norm	12,300 N	最大歯根疲労強度（衝撃係数1.2の場合）
Fz max	17,800 N	歯の破断を防止する最大歯力（衝撃係数が1.35の場合）

寸法すんぽう

Di	287 mm	内径外輪
La	324 mm	リングギヤ直径
na	20	外輪の「
dB	9 mm	こていこう
da	289 mm	外径内輪
Li	252 mm	ピッチ円直径こていこうs 内輪
ni	20	日本におけるsの数
Fr zul	78,000 N	ねじの最大半径方向摩擦ロック
m	4 mm	はぐるまくどうモジュール
z	56	はすう
d0	224 mm	ピッチ円直径くどうそうち
b	34 mm	Width くどうそうち
u	9.5 mm	Protrusion じゅんかつ nipple
Fz norm	12,300 N	最大歯根疲労強度（衝撃係数1.2の場合）
Fz max	17,800 N	歯の破断を防止する最大歯力（衝撃係数が1.35の場合）

おんどはんい

T min	-25 °C	最低動作温度
T max	80 °C	最高動作温度

けいさんけいすう

Ca	134,000 N	軸方向基本動荷重定格
C0a	570,000 N	軸方向基本静荷重定格
Cr	122,000 N	ラジアル基本動荷重定格（ラジアル荷重のみ）
C0r	260,000 N	ラジアル基本静荷重定格（ラジアル荷重のみ）
