主なサイズとパフォーマンスデータ

d

 215.9 mm

D

 311 mm

B

 25.4 mm

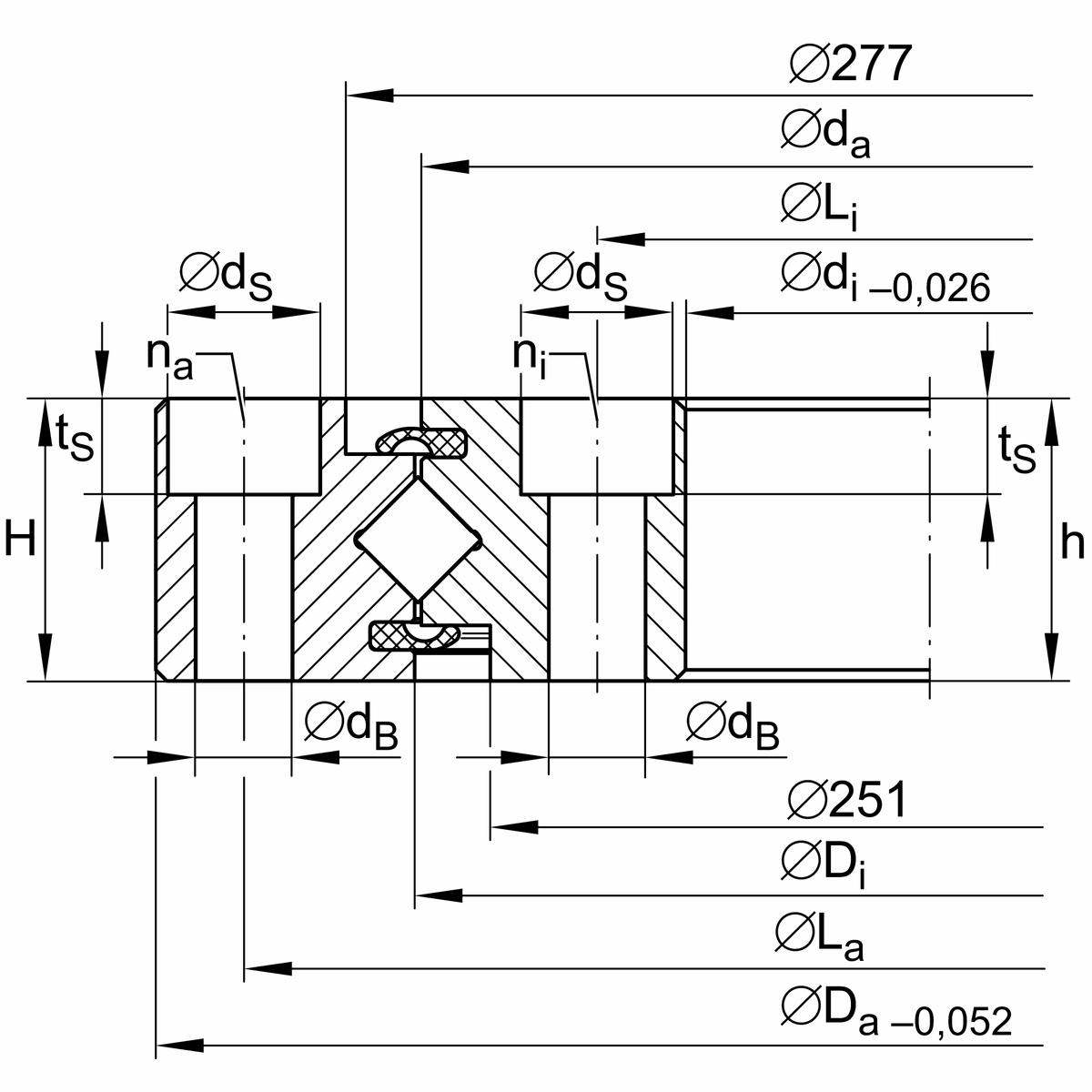

取り付け寸法

Di

 264.6 mm 内径外輪

ha

 25.4 mm 外輪幅

La

 295.3 mm ピッチ固定穴外輪

na

 12 外輪固定穴数

da

 263.4 mm 外径

hi

 25.4 mm シングルリング高さ

dB

 8.7 mm こていこう

dS

 13.7 mm ちょつけい

tS

 8.6 mm 深さ

Li

 231.8 mm 内輪節円直径

ni

 12 内側ループの数

VSP min

 0 mm 最小軸受予圧力

VSP max

 0.02 mm さいだいじくうけよあつりょく

寸法すんぽう

Di

 264.6 mm 内径外輪

ha

 25.4 mm 外輪幅

La

 295.3 mm ピッチ固定穴外輪

na

 12 外輪固定穴数

da

 263.4 mm 外径

hi

 25.4 mm シングルリング 高さ

dB

 8.7 mm こていこう

dS

 13.7 mm ちょつけい

tS

 8.6 mm こていこう 深さ

Li

 231.8 mm ピッチ円直径 こていこう 内輪

ni

 12 内部"

VSP min

 0 mm 最小軸受予圧力

VSP max

 0.02 mm さいだいじくうけよあつりょく

おんどはんい

T min

 -30 °C 最低動作温度

T max

 80 °C 最高動作温度

けいさんけいすう

Ca

 79,000 N 軸方向基本動荷重定格

Cr

 56,000 N ラジアル基本動荷重定格（ラジアル荷重のみ）

C0a

148,000 N 軸方向基本静荷重定格

C0r

73,000 N ラジアル基本静荷重定格（ラジアル荷重のみ）

Fr zu.

 27,500 N さいだいラジアルかじゅうねじ
