主なサイズとパフォーマンスデータ

d

 136 mm

D

 259.36 mm

B

 35 mm

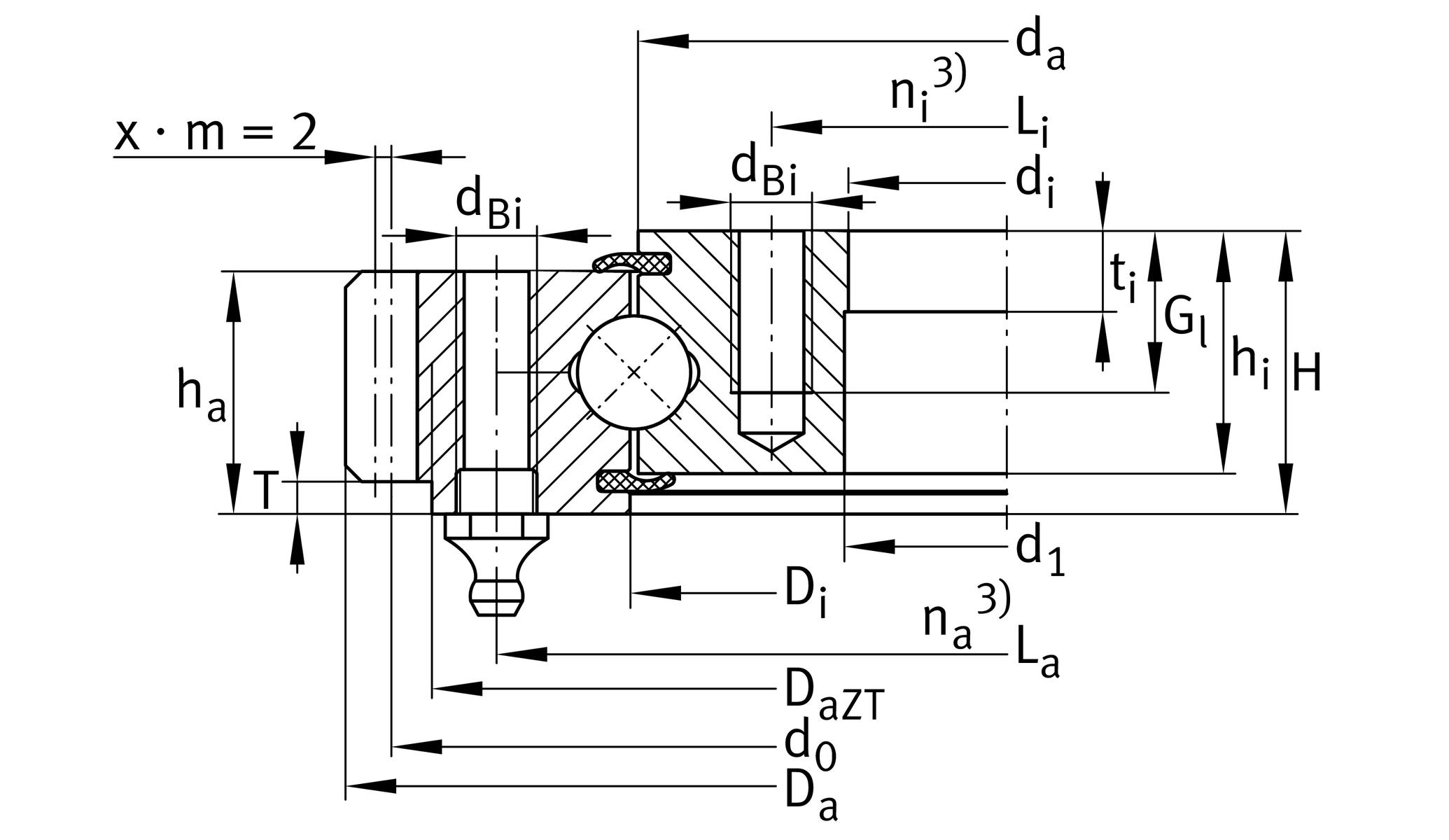

取り付け寸法

Di

 189 mm 内径外側リング

da

 187 mm 外径内側リング

ni

 16 内側リングの"

Li

 154 mm リングギヤ直径

na

 16 外輪の「

La

 222 mm リングギヤ直径

dBa

 M10 ペダル固定穴

Gl

 20 mm スレッド＃スレッド＃ 深さこていこう

Fr zul

 143,000 N さいだいラジアルかじゅうねじ

d0

 248 mm ピッチえんけいはぐるま

m

 4 mm はぐるまくどうモジュール

z

 62 はすう

2 輪郭オフセット

b

 26 mm Width geaリング本

Fz norm

 10,400 N 最大歯根疲労強度（衝撃係数1.2の場合）

F z max

 15,300 N 歯の破断を防止する最大歯力（衝撃係数が1.35の場合）

寸法すんぽう

Di

 189 mm 内径外側リング

da

 187 mm 外径内輪

ni

 16 日本におけるsの数

Li

 154 mm ピッチ円直径 こていこうs 内輪

na

 16 外輪の「

La

 222 mm リングギヤ直径

dBa

 M10 ペダル固定穴

Gl

 20 mm スレッド＃スレッド＃ 深さ こていこう

Fr zul

 143,000 N さいだいラジアルかじゅうねじ

d0

 248 mm ピッチ円直径 くどうそうち

m

 4 mm はぐるまくどうモジュール

z

 62 はすう

2 輪郭オフセット

b

 26 mm Width くどうそうち

Fz norm

 10,400 N 最大歯根疲労強度（衝撃係数1.2の場合）

F z max

 15,300 N 歯の破断を防止する最大歯力（衝撃係数が1.35の場合）

おんどはんい

T min

 -25 °C 最低動作温度

T max

 80 °C 最高動作温度

けいさんけいすう

Ca

 93,000 N 軸方向基本動荷重定格

C0a

 670,000 N 軸方向基本静荷重定格

Cr

 84,000 N ラジアル基本動荷重定格（ラジアル荷重のみ）

C0r

 270,000 N ラジアル基本静荷重定格（ラジアル荷重のみ）
