主なサイズとパフォーマンスデータ
d |
342 mm |
D |
486 mm |
B |
56 mm |

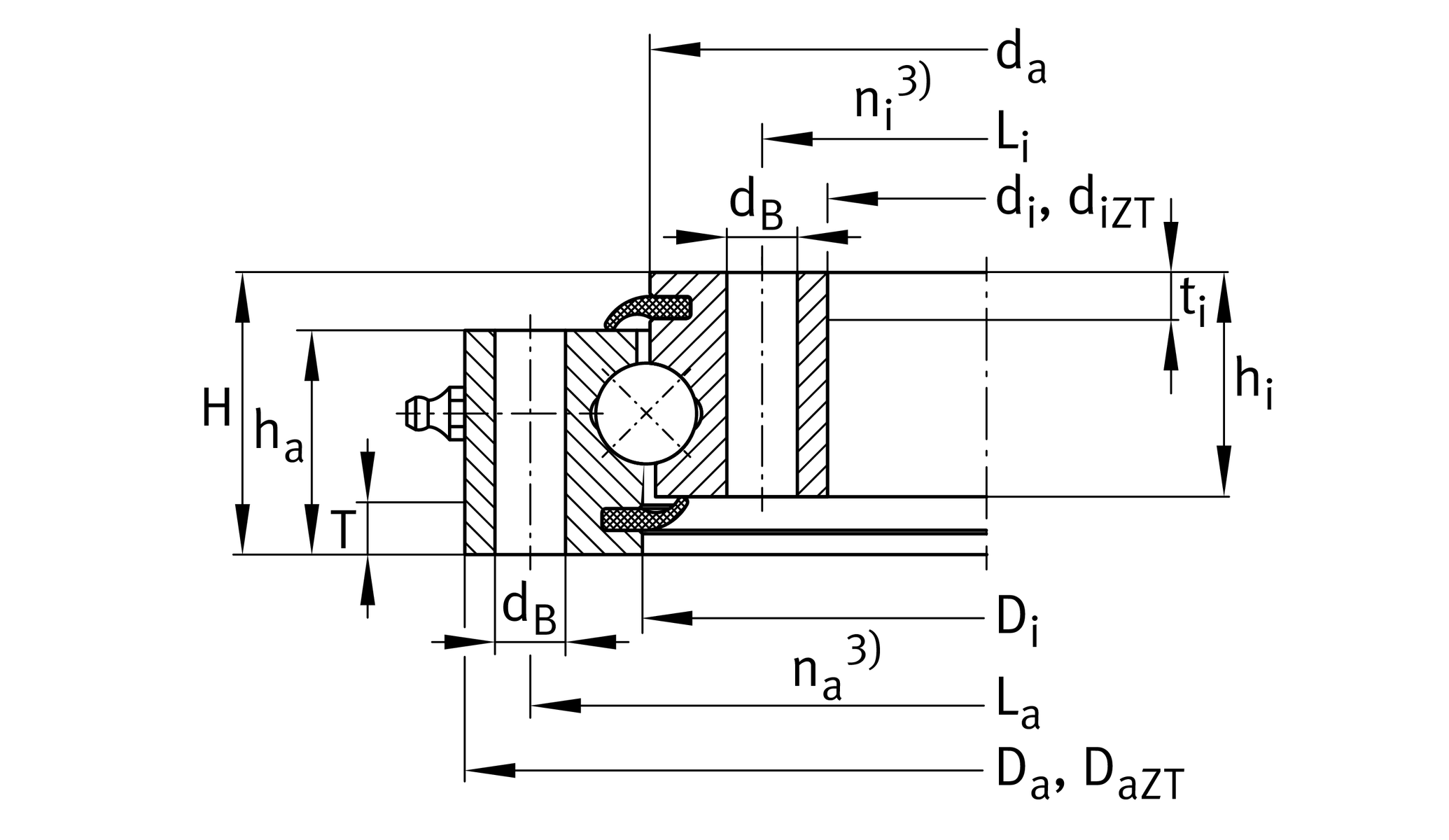

取り付け寸法
Di |
415.5 mm | 内径外輪 |
|
|
0.5 | 内径外輪上限公差 |
|
|
0 | 内径外輪 許容度の低下 |
da |
412.5 mm | 外径内側リング |
|
|
0 mm | 外径内側リング上限公差 |
|
|
-0.5 mm | 外径 内輪公差が低い |
dB |
14 mm | こていこう |
La |
460 mm | リングギヤ直径 |
na |
24 | 外輪の「 |
Li |
368 mm | リングギヤ直径 |
ni |
24 | 内側リングの" |
Fr zul |
76,000 N | さいだいラジアルかじゅうねじ |
寸法すんぽう
Di |
415.5 mm | 内径外輪 |
|
|
0.5 | 内径外輪 上限公差 |
|
|
0 | 内径外輪低い公差 |
da |
412.5 mm | 外径内輪 |
|
|
0 mm | 外径内輪 上限公差 |
|
|
-0.5 mm | 外径内輪低い公差 |
dB |
14 mm | こていこう |
La |
460 mm | リングギヤ直径 |
na |
24 | 外輪の「 |
Li |
368 mm | ピッチ円直径 こていこうs 内輪 |
ni |
24 | 日本におけるsの数 |
Fr zul |
76,000 N | さいだいラジアルかじゅうねじ |
おんどはんい
T min |
-25 °C | 最低動作温度 |
T max |
80 °C | 最高動作温度 |
けいさんけいすう
Ca |
137,000 N | 軸方向基本動荷重定格 |
Cr |
124,000 N | ラジアル基本動荷重定格（ラジアル荷重のみ） |
C0r |
305,000 N | ラジアル基本静荷重定格（ラジアル荷重のみ） |
C0a |
660,000 N | 軸方向基本静荷重定格 |
