主なサイズとパフォーマンスデータ

d

 270 mm

D

 380 mm

B

 35 mm

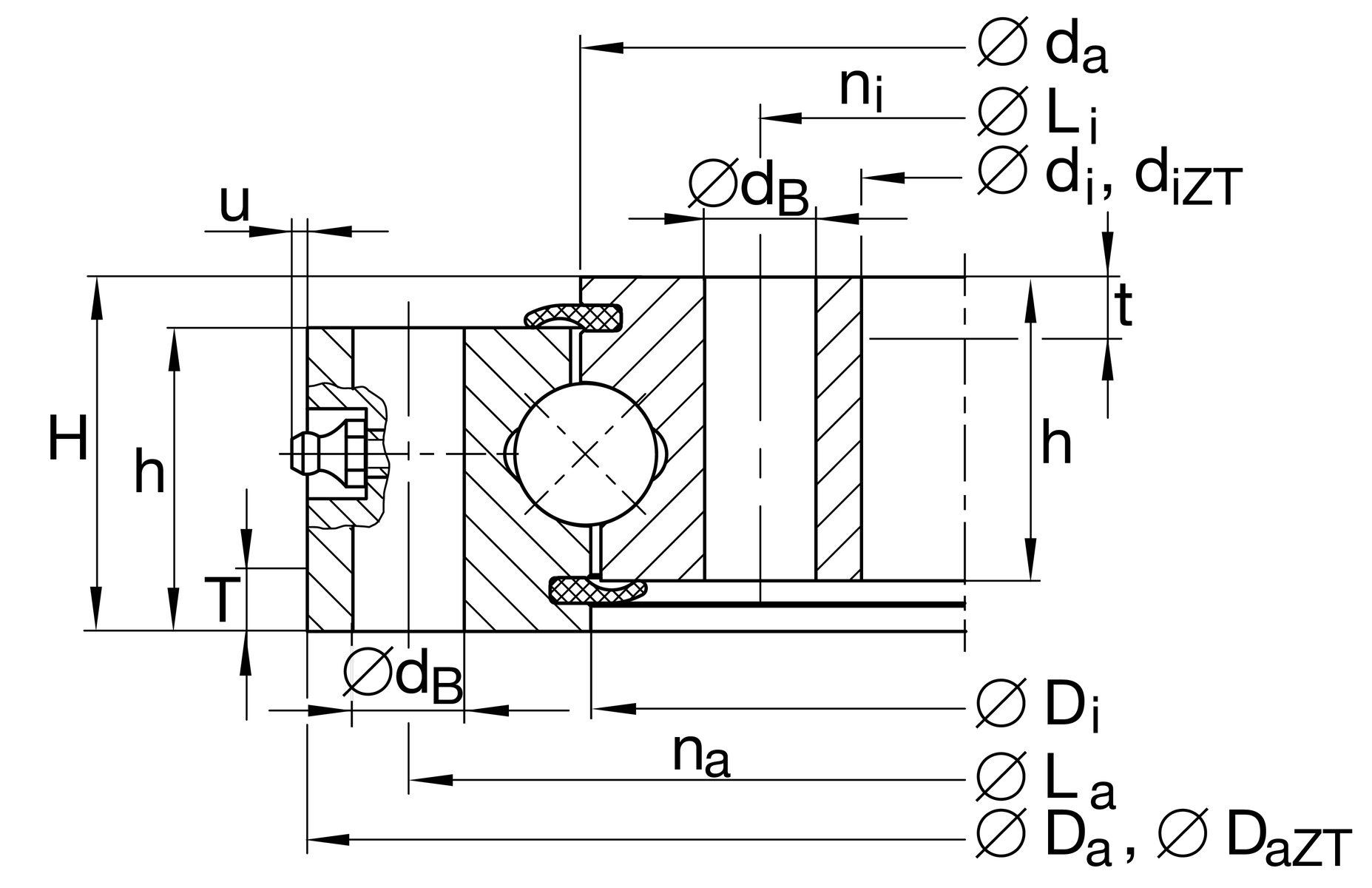

取り付け寸法

Di

 324 mm 内径外輪

da

 326 mm 外径内側リング

dB

 11 mm こていこう

La

 360 mm リングギヤ直径

na

 24 外輪の「

Li

 290 mm リングギヤ直径

ni

 24 内側リングの"

Fr zul

 95,000 N さいだいラジアルかじゅうねじ

umax

 3 mm Max. protrusion じゅんかつ nipple

寸法すんぽう

Di

 324 mm 内径外輪

da

 326 mm 外径内輪

dB

 11 mm こていこう

La

 360 mm リングギヤ直径

na

 24 外輪の「

Li

 290 mm ピッチ円直径 こていこうs 内輪

ni

 24 日本におけるsの数

Fr zul

 95,000 N さいだいラジアルかじゅうねじ

umax

 3 mm Max. protrusion じゅんかつ nipple

おんどはんい

T min

 -25 °C 最低動作温度

T max

 80 °C 最高動作温度

けいさんけいすう

Ca

 115,000 N 軸方向基本動荷重定格

Cr

 104,000 N ラジアル基本動荷重定格（ラジアル荷重のみ）

C0r

310,000 N ラジアル基本静荷重定格（ラジアル荷重のみ）

C0a

 670,000 N 軸方向基本静荷重定格
