主なサイズとパフォーマンスデータ

d

 332 mm

D

 486 mm

B

 39 mm

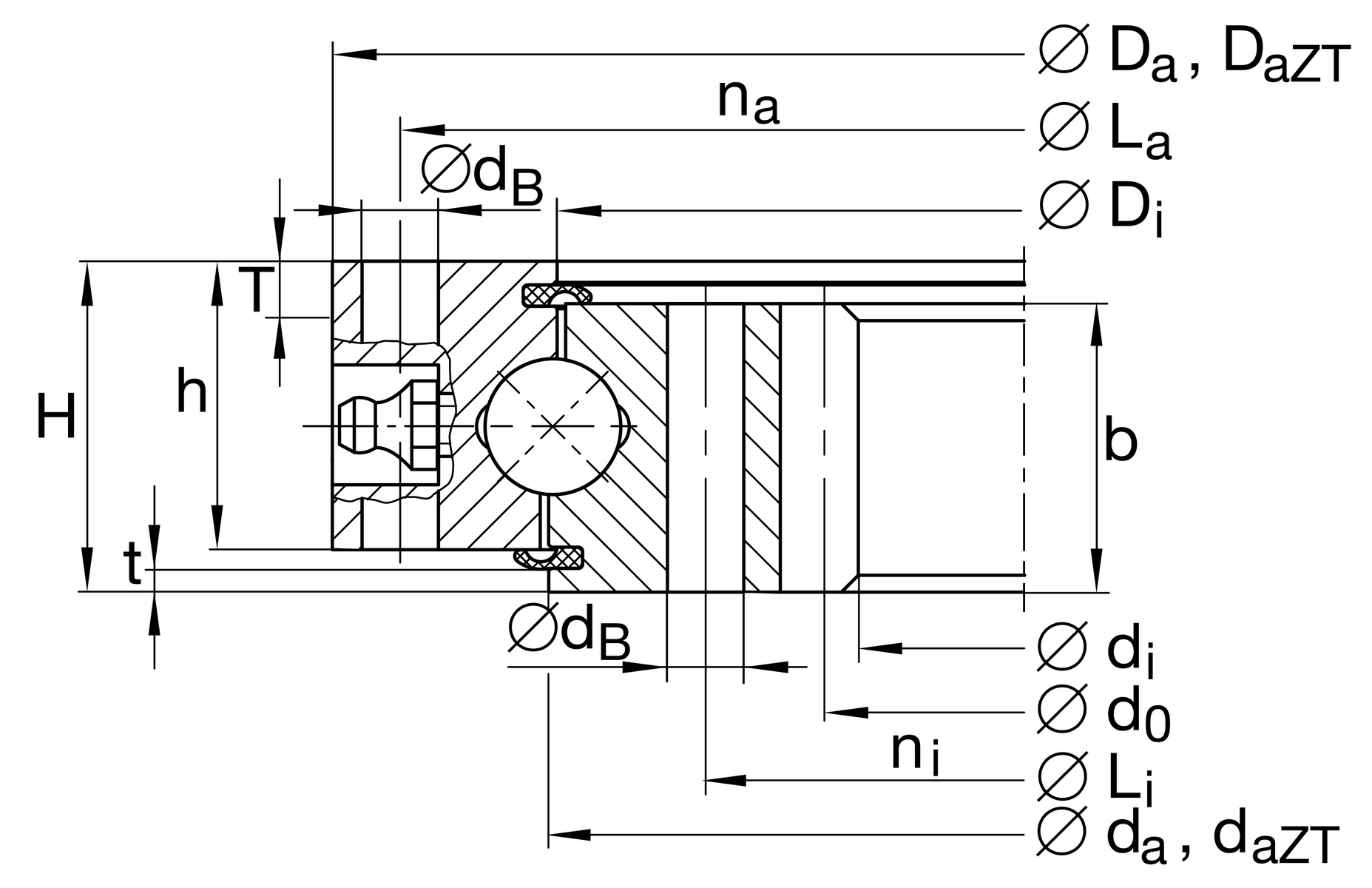

取り付け寸法

Di

 419 mm 内径外輪

La

 462 mm リングギヤ直径

na

 16 外輪の「

dB

 14 mm こていこう

da

 421 mm 外径内側リング

Li

 378 mm リングギヤ直径

ni

 16 内側リングの"

Fr zul

117,000 N ねじの最大半径方向摩擦ロック

m

 4 mm はぐるまくどうモジュール

z

 85 はすう

d0

 340 mm ピッチえんけいはぐるま

b

 34 mm Width geaリング本

Fz norm

 12,300 N 最大歯根疲労強度（衝撃係数1.2の場合）

Fz max

 17,800 N 歯の破断を防止する最大歯力（衝撃係数が1.35の場合）

寸法すんぽう

Di

 419 mm 内径外輪

La

 462 mm リングギヤ直径

na

 16 外輪の「

dB

 14 mm こていこう

da

 421 mm 外径内輪

Li

 378 mm ピッチ円直径 こていこうs 内輪

ni

 16 日本におけるsの数

Fr zul

117,000 N ねじの最大半径方向摩擦ロック

m

 4 mm はぐるまくどうモジュール

z

 85 はすう

d0

 340 mm ピッチ円直径 くどうそうち

b

 34 mm Width くどうそうち

Fz norm

 12,300 N 最大歯根疲労強度（衝撃係数1.2の場合）

Fz max

 17,800 N 歯の破断を防止する最大歯力（衝撃係数が1.35の場合）

おんどはんい

T min

 -25 °C 最低動作温度

T max

 80 °C 最高動作温度

けいさんけいすう

Ca

 167,000 N 軸方向基本動荷重定格

C0a

 850,000 N 軸方向基本静荷重定格

Cr

 151,000 N ラジアル基本動荷重定格（ラジアル荷重のみ）

C0r

390,000 N ラジアル基本静荷重定格（ラジアル荷重のみ）
