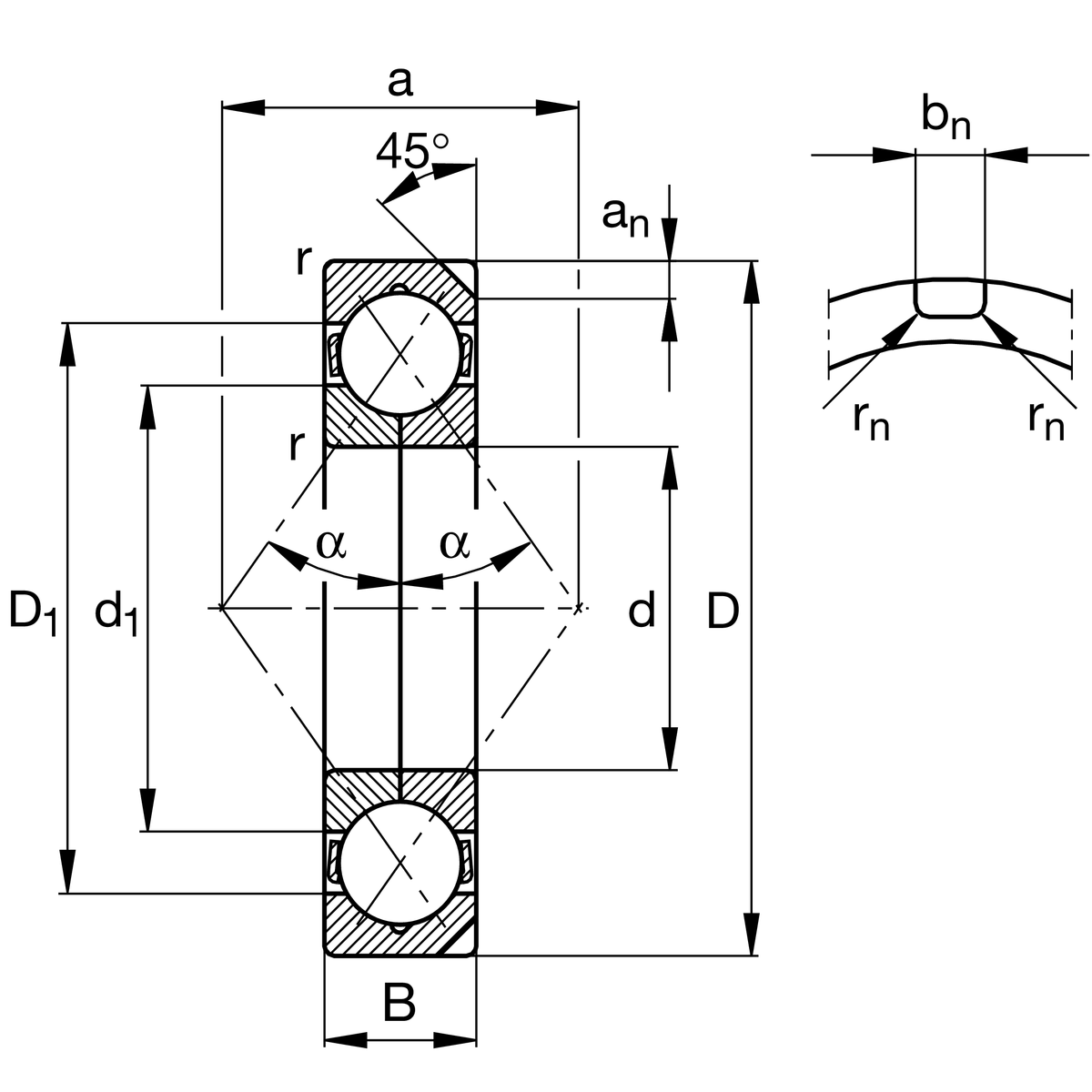

Main Dimensions & Performance Data

d

 95 mm

D

 145 mm

B

 24 mm

Cr

 106000 N

Cor

 121000 N

Cur

 7600 N

Limiting speed

 8200 rpm

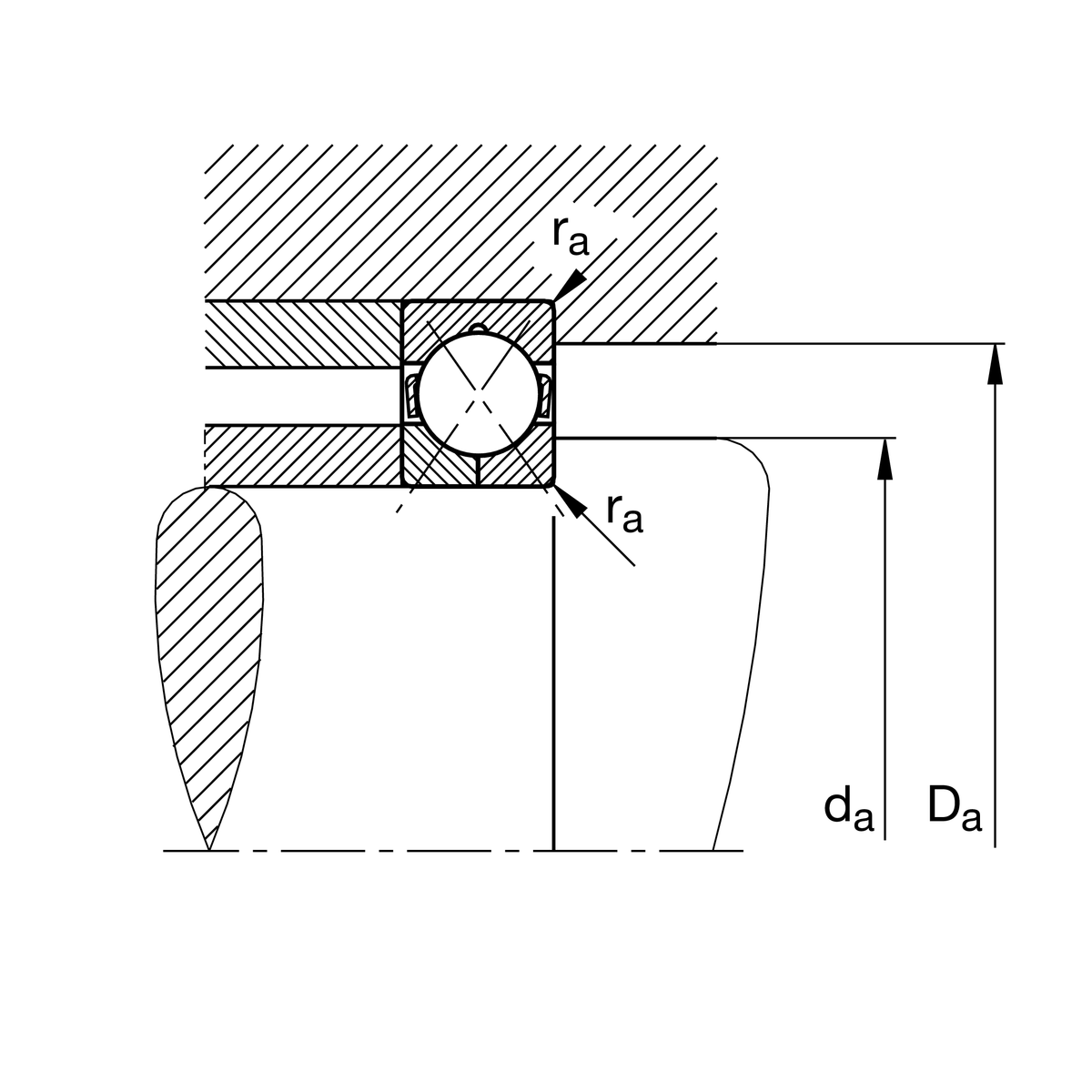

Mounting dimensions

damin

 102 mm 轴挡肩最小直径

rmin

 1.5 mm 最小倒角尺寸

D1

 128.1 mm 内圈档边直径

Damax

 138 mm 轴承座挡肩最大直径

d1

 112.9 mm 内圈档边直径

ramax

 1.5 mm 最大凹穴半径

a

 84 mm 压力锥顶距

an

 5 mm 定位槽高度

bn

 6.5 mm 定位槽宽度

rn

 0.5 mm 定位槽半径

45 ° 角定位槽

α

 35 ° 接触角

Temperature range

Tmin

 -30 °C 最低工作温度

Tmax

 150 °C 最高工作温度
