主なサイズとパフォーマンスデータ

d

 360 mm

D

 540 mm

B

 82 mm

Cr

 780000 N

Cor

 1730000 N

Cur

 45000 N

げんかいそくど

 1980 rpm

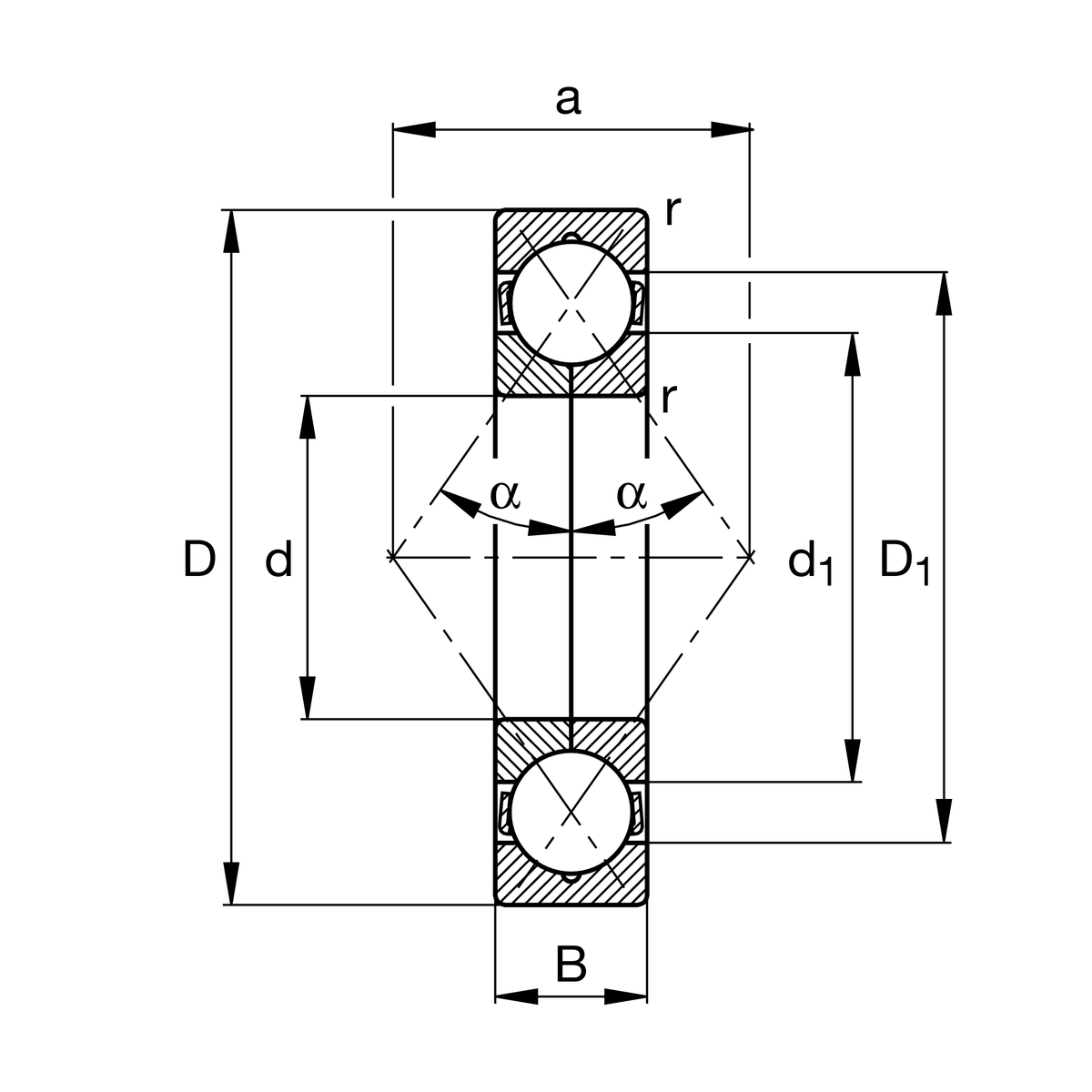

取り付け寸法

damin

 378 mm 轴挡肩最小直径

rmin

 5 mm 最小倒角尺寸

D1

 477 mm 内圈档边直径

Damax

 522 mm 轴承座挡肩最大直径

d1

 423.8 mm 内圈档边直径

ramax

 4 mm 最大凹穴半径

a

 315 mm 压力锥顶距

α

 35 ° 接触角

寸法すんぽう

damin

 378 mm 轴挡肩最小直径

rmin

 5 mm 最小倒角尺寸

D1

 477 mm 内圈档边直径

Damax

 522 mm 轴承座挡肩最大直径

d1

 423.8 mm 内圈档边直径

ramax

 4 mm 最大凹穴半径

a

 315 mm 压力锥顶距

α

 35 ° 接触角

おんどはんい

Tmin

 -30 °C 最低工作温度

Tmax

 200 °C 最高工作温度
