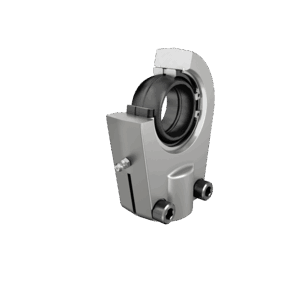

主なサイズとパフォーマンスデータ

d

 120 mm

D

 180 mm

B

 85 mm

Cr

 952000 N

Cor

 2370000 N

取り付け寸法

dK

 160 mm きゅうけい

d1

 135.6 mm 内側リング外側フランジ直径

d2

 340 mm 外輪直径

d3

 M130x3 ねじ寸法

d4

 172 mm Shank ちょつけい

h1

 310 mm Internal 線 shank length

C1

 90 mm ロッドエンド幅

α

 6 ° 傾斜度

l3

 135 mm Internal 線 length

l4

 490 mm Overall length of female 線 head

l7

 140 mm ドリル距離/軸開始

d7

 M24x80 mm weld Shank ちょつけい

d5

 217 mm Shank ちょつけい，big

r 1smin

 1 mm エッジ

Gr

 0,065 - 0,165 mm ラジアルクリアランス

MA

 660 Nm 最大値締付トルク

dOT

0 mm 軸受内径、上振れ

dUT

 -0.02 mm 軸受内径、ばらつきが小さい

BOT

 0 mm 内輪幅、上振れ

BUT

 -0.2 mm 内輪幅、低偏差

寸法すんぽう

dK

 160 mm きゅうけい

d1

 135.6 mm 内側リング外側フランジ直径

d2

 340 mm 外輪直径

d3

 M130x3 ねじ寸法

d4

 172 mm Shank ちょつけい

h1

 310 mm Internal 線 shank 長さ

C1

 90 mm ロッドエンド幅

α

 6 ° 傾斜度

l3

 135 mm Internal 線 長さ

l4

 490 mm Overall 長さ of female 線 head

l7

 140 mm ドリル距離/軸開始

d7

 M24x80 mm weld Shank ちょつけい

d5

 217 mm Shank ちょつけい，big

r 1smin

 1 mm エッジ

Gr

 0,065 - 0,165 mm ラジアルクリアランス

MA

 660 Nm 締付トルク

dOT

0 mm 軸受内径、上振れ

dUT

 -0.02 mm 軸受内径、低偏差

BOT

 0 mm 内輪幅、上振れ

BUT

 -0.2 mm 内輪幅、低偏差

おんどはんい

T min

 -60 °C 最低動作温度

T max

 200 °C 最高動作温度
