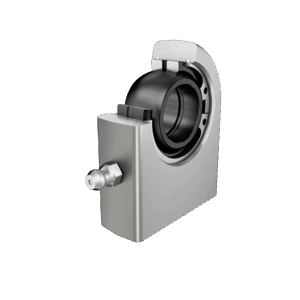

主なサイズとパフォーマンスデータ

d

 120 mm

D

 180 mm

B

 85 mm

Cr

 952000 N

Cor

 3400000 N

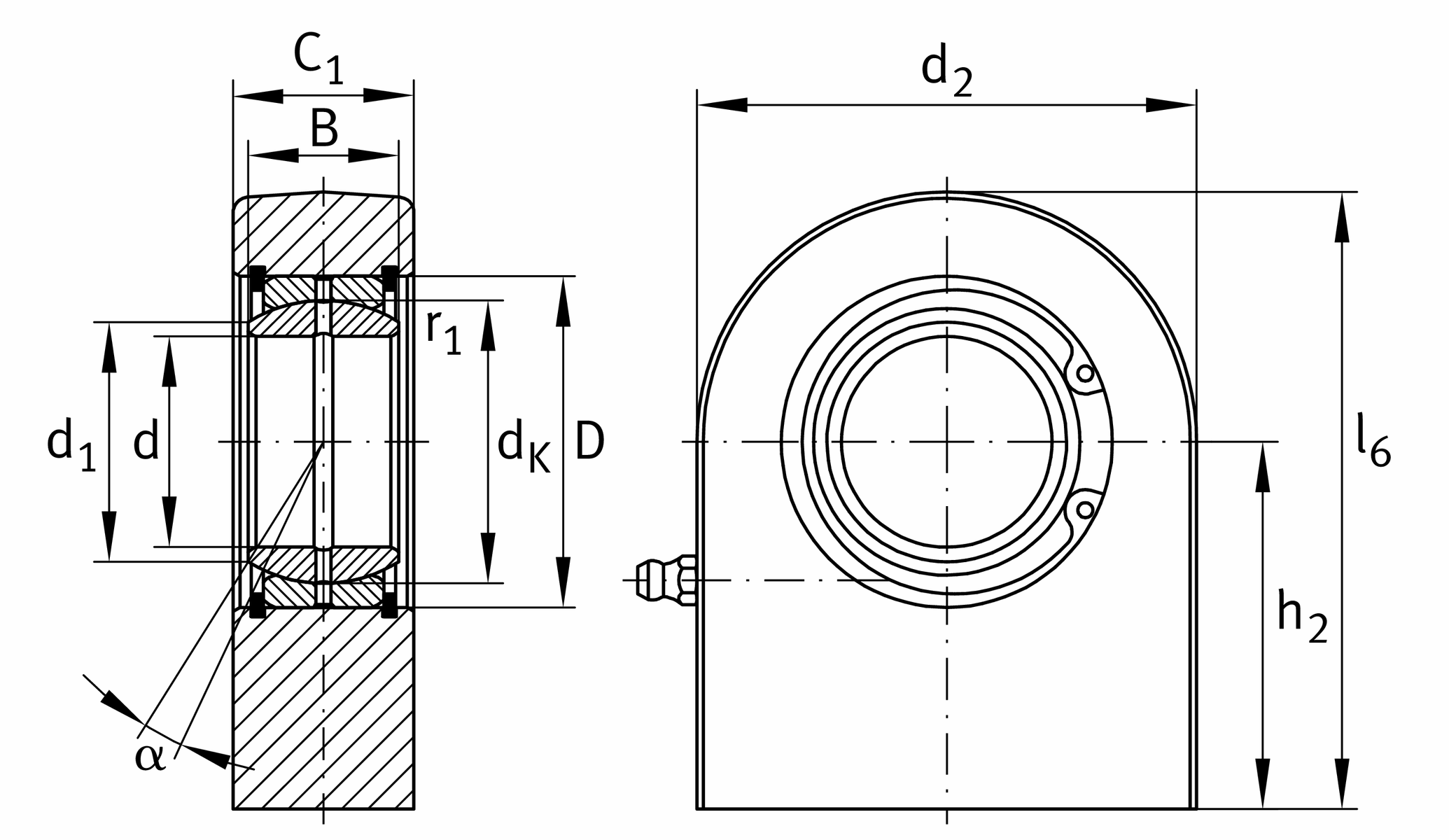

取り付け寸法

dK

 160 mm きゅうけい

d1

 135.5 mm 内側リング外側フランジ直径

d2

 360 mm 外輪直径

h2

 210 mm Welding head shank length

C1

 90 mm ロッドエンド幅

C1 max

 95 mm MAXロッドエンド幅

α

 6 ° 傾斜度

l6

 390 mm Total length of welding head

r1smin

 1 mm エッジ

dOT

 0 mm 軸受内径、上振れ

dUT

 -0.02 mm 軸受内径、ばらつきが小さい

BOT

 0 mm 内輪幅、上振れ

BUT

 -0.2 mm 内輪幅、低偏差

寸法すんぽう

dK

 160 mm きゅうけい

d1

 135.5 mm 内側リング外側フランジ直径

d2

 360 mm 外輪直径

h2

 210 mm Welding head shank 長さ

C1

 90 mm ロッドエンド幅

C1 max

 95 mm MAXロッドエンド幅

α

 6 ° 傾斜度

l6

 390 mm Total 長さ of welding head

r1smin

 1 mm エッジ

dOT

 0 mm 軸受内径、上振れ

dUT

 -0.02 mm 軸受内径、低偏差

BOT

 0 mm 内輪幅、上振れ

BUT

 -0.2 mm 内輪幅、低偏差

おんどはんい

T min

 -60 °C 最低動作温度

T max

 200 °C 最高動作温度
