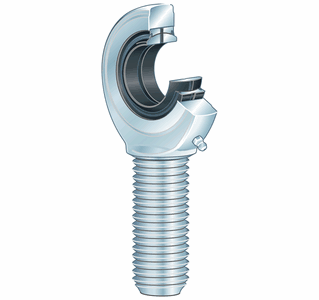

GAL80-DO-2RS - ロッドエンド - Domax、Domaxベアリング、日本東吉工業株式会社。

要求情報リストに戻る

主なサイズとパフォーマンスデータ

d	80 mm
D	120 mm
B	55 mm
Cr	402000 N
Cor	690000 N

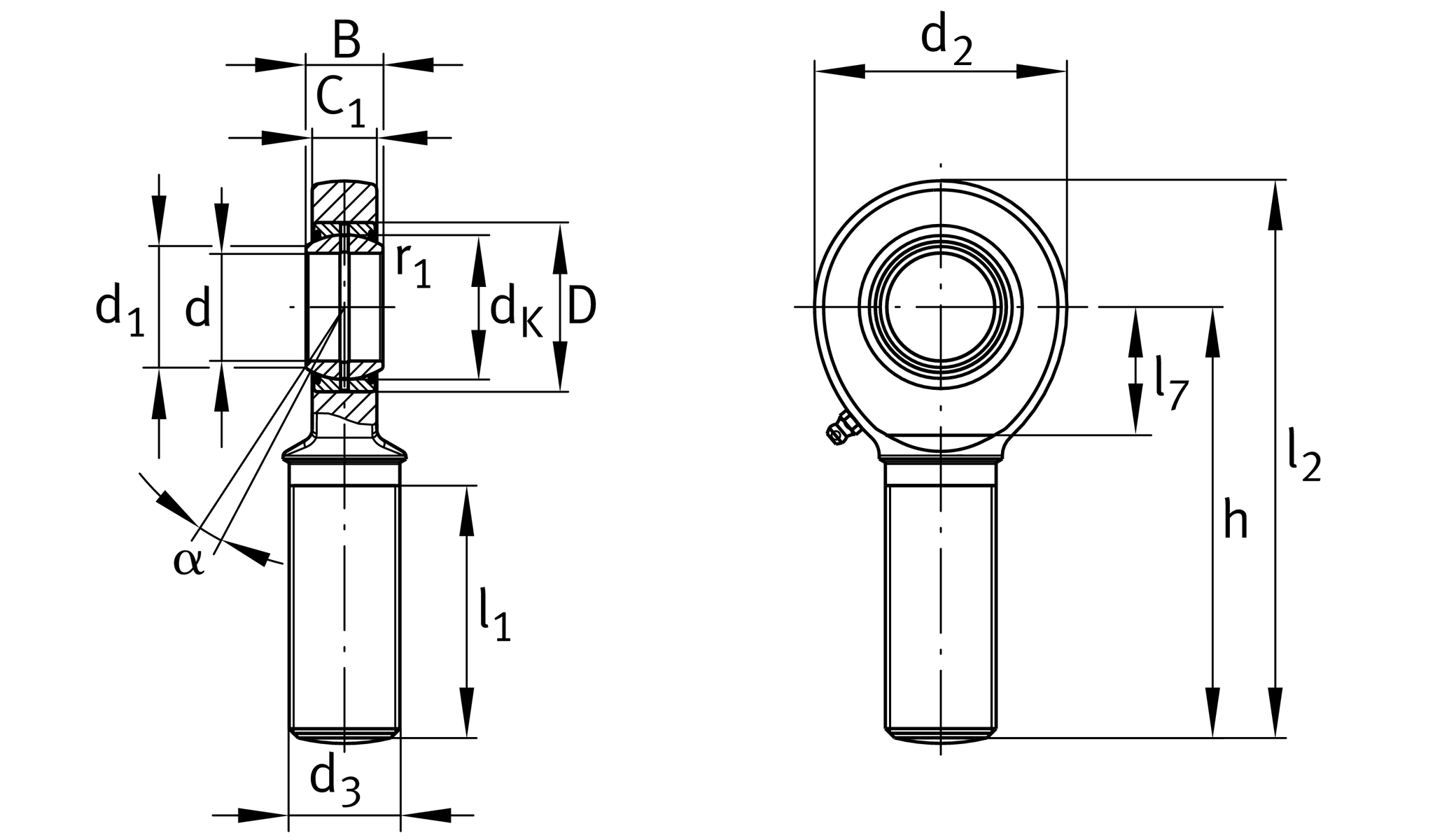

取り付け寸法

dK	105 mm	きゅうけい
d1	89.4 mm	内側リング外側フランジ直径
d2	180 mm	外輪直径
d3	M64x4	ねじ寸法
h	270 mm	おねじシャンクの長さ
C1	47 mm	ロッドエンド幅
α	6 °	傾斜度
l1	140 mm	おねじシャンクの長さ
l2	360 mm	おねじヘッドの全長
l7	100 mm	ドリル距離/軸開始
r 1smin	1 mm	エッジ
Gr	0,055 - 0,142 mm	ラジアルクリアランス
dOT	0 mm	軸受内径、上振れ
dUT	-0.015 mm	軸受内径、ばらつきが小さい
BOT	0 mm	内輪幅、上振れ
BUT	-0.15 mm	内輪幅、低偏差

寸法すんぽう

dK	105 mm	きゅうけい
d1	89.4 mm	内側リング外側フランジ直径
d2	180 mm	外輪直径
d3	M64x4	ねじ寸法
h	270 mm	おねじシャンクの長さ
C1	47 mm	ロッドエンド幅
α	6 °	傾斜度
l1	140 mm	おねじシャンクの長さ
l2	360 mm	おねじヘッドの全長
l7	100 mm	ドリル距離/軸開始
r 1smin	1 mm	エッジ
Gr	0,055 - 0,142 mm	ラジアルクリアランス
dOT	0 mm	軸受内径、上振れ
dUT	-0.015 mm	軸受内径、低偏差
BOT	0 mm	内輪幅、上振れ
BUT	-0.15 mm	内輪幅、低偏差

おんどはんい

T min	-30 °C	最低動作温度
T max	130 °C	最高動作温度
