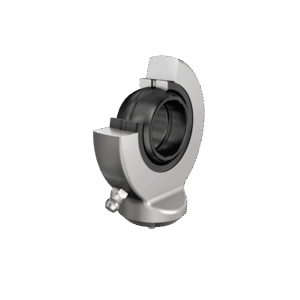

GK70-DO - ロッドエンド - Domax、Domaxベアリング、日本東吉工業株式会社。

要求情報リストに戻る

主なサイズとパフォーマンスデータ

d	70 mm
D	105 mm
B	49 mm
Cr	313000 N
Cor	511000 N

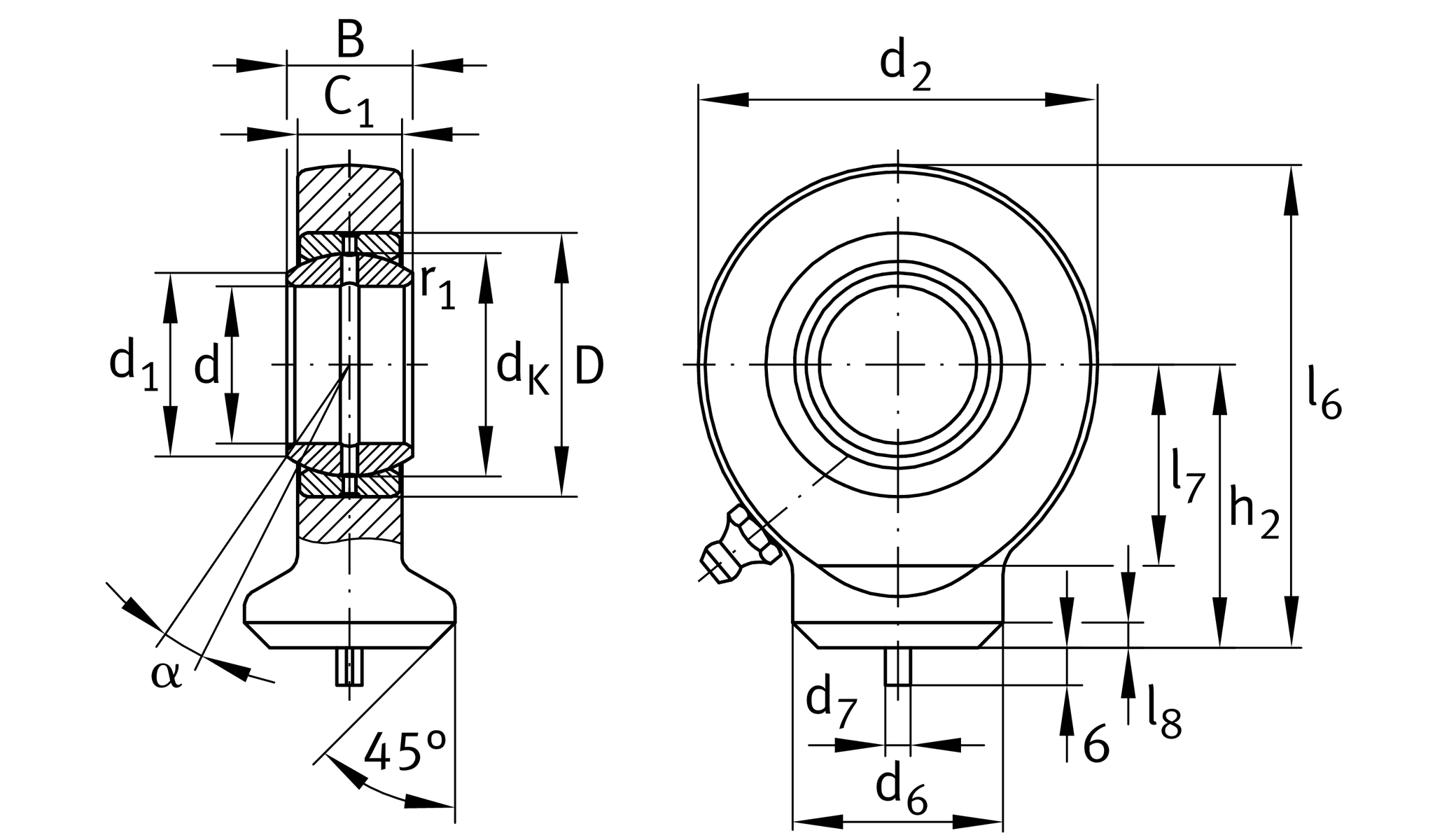

取り付け寸法

dK	92 mm	きゅうけい
d1	77.8 mm	内側リング外側フランジ直径
d2	160 mm	外輪直径
d6	80 mm	weld Shank ちょつけい
h2	115 mm	Welding head shank length
C1	42 mm	ロッドエンド幅
α	6 °	傾斜度
l6	195 mm	Total length of welding head
l7	87 mm	ドリル距離/軸開始
l8	10 mm	chamfer
d7	6 mm	Centeリング本 pin ちょつけい
r 1smin	1 mm	エッジ
dOT	0 mm	軸受内径、上振れ
d UT	-0.015 mm	軸受内径、ばらつきが小さい
BOT	0 mm	内輪幅、上振れ
BUT	-0.15 mm	内輪幅、低偏差

寸法すんぽう

dK	92 mm	きゅうけい
d1	77.8 mm	内側リング外側フランジ直径
d2	160 mm	外輪直径
d6	80 mm	weld Shank ちょつけい
h2	115 mm	Welding head shank 長さ
C1	42 mm	ロッドエンド幅
α	6 °	傾斜度
l6	195 mm	Total 長さ of welding head
l7	87 mm	ドリル距離/軸開始
l8	10 mm	chamfer
d7	6 mm	Centering pin ちょつけい
r 1smin	1 mm	エッジ
dOT	0 mm	軸受内径、上振れ
d UT	-0.015 mm	軸受内径、低偏差
BOT	0 mm	内輪幅、上振れ
BUT	-0.15 mm	内輪幅、低偏差

おんどはんい

T min	-60 °C	最低動作温度
T max	200 °C	最高動作温度
