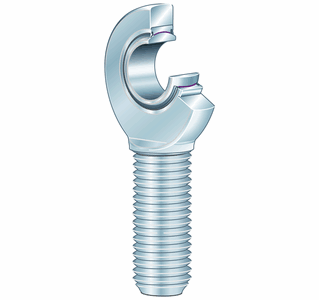

主なサイズとパフォーマンスデータ

d

 70 mm

D

 105 mm

B

 49 mm

Cr

 883000 N

Cor

 564000 N

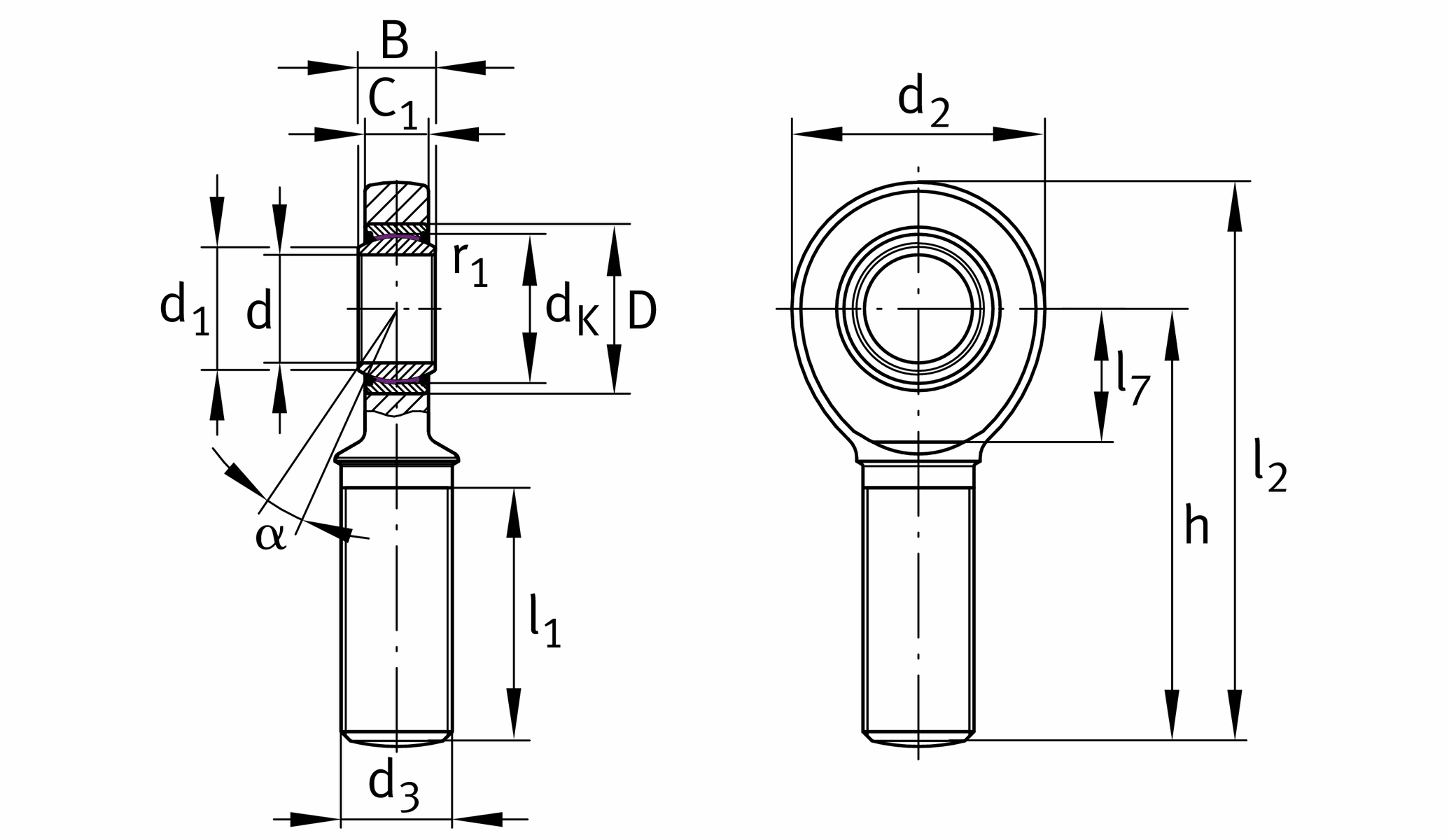

取り付け寸法

dK

 92 mm きゅうけい

d1

 77.8 mm 内側リング外側フランジ直径

d3

 M56x4 ねじ寸法

h

 235 mm おねじシャンクの長さ

C1

 42 mm ロッドエンド幅

α

 6 ° 傾斜度

l1

 125 mm External 線 length

l7

 87 mm ドリル距離/軸開始

r1smin

 1 mm エッジ

Gr

 0 - 0 -0,072 mm ラジアルクリアランス

dOT

 0 mm 軸受内径、上振れ

dUT

 -0.015 mm 軸受内径、ばらつきが小さい

BOT

 0 mm 内輪幅、上振れ

BUT

 -0.15 mm 内輪幅、低偏差

寸法すんぽう

dK

 92 mm きゅうけい

d1

 77.8 mm 内側リング外側フランジ直径

d3

 M56x4 ねじ寸法

h

 235 mm おねじシャンクの長さ

C1

 42 mm ロッドエンド幅

α

 6 ° 傾斜度

l1

 125 mm External 線 長さ

l7

 87 mm ドリル距離/軸開始

r1smin

 1 mm エッジ

Gr

 0 - 0 -0,072 mm ラジアルクリアランス

dOT

 0 mm 軸受内径、上振れ

dUT

 -0.015 mm 軸受内径、低偏差

BOT

 0 mm 内輪幅、上振れ

BUT

 -0.15 mm 内輪幅、低偏差

おんどはんい

T min

 -30 °C 最低動作温度

T max

 130 °C 最高動作温度
