GAKSR12-PS - ロッドエンド - Domax、Domaxベアリング、日本東吉工業株式会社。

要求情報リストに戻る

主なサイズとパフォーマンスデータ

d	12 mm
D	26 mm
B	16 mm
Cr	24000 N
Cor	9100 N

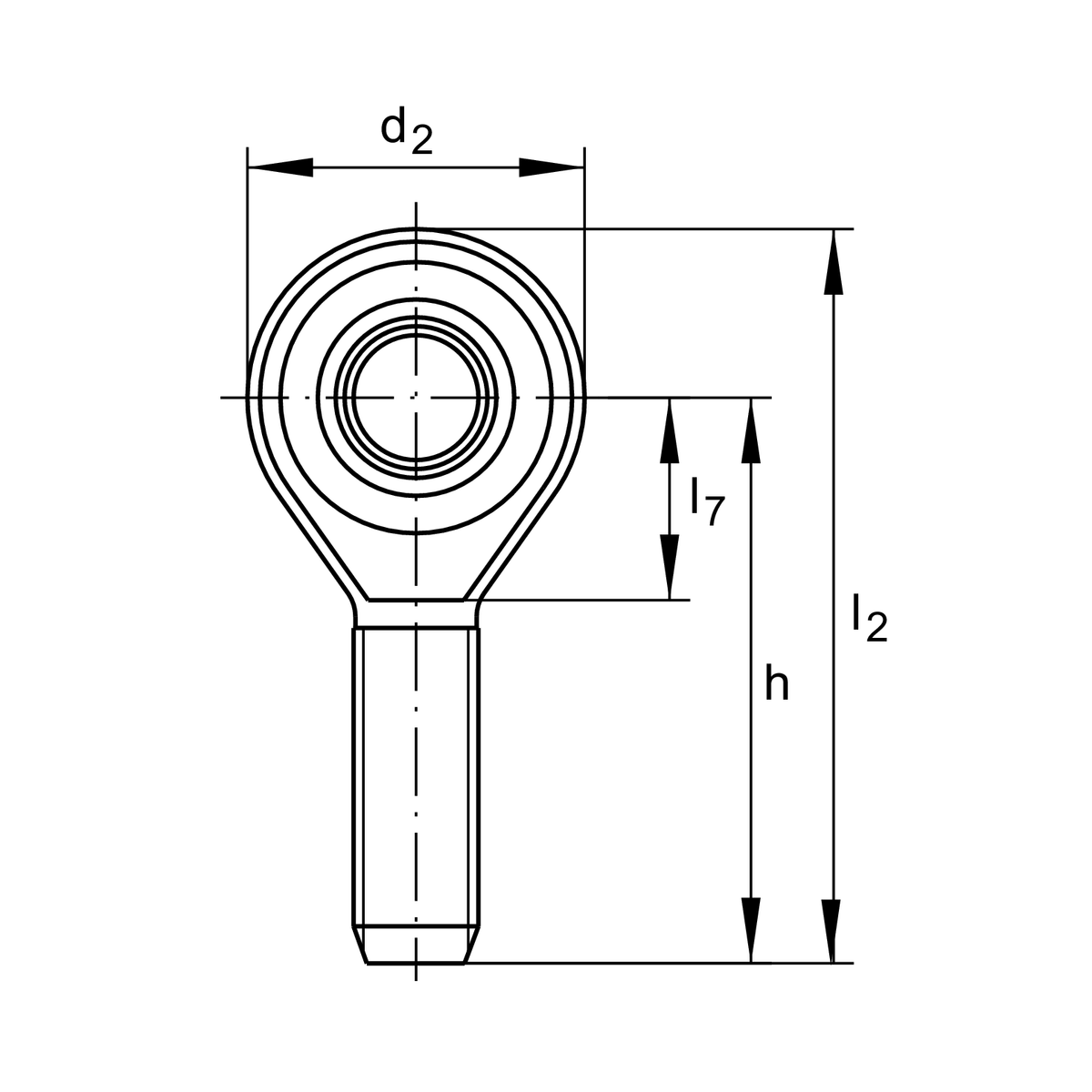

取り付け寸法

dK	22.2 mm	きゅうけい
d1	15.4 mm	内側リング外側フランジ直径
d3	M12	ねじ寸法
h	54 mm	おねじシャンクの長さ
C1	12 mm	ロッドエンド幅
α	13 °	傾斜度
l1	32 mm	External 線 length
l7	16 mm	ドリル距離/軸開始
r 1smin	0.3 mm	エッジ
Gr	0,005 - 0,045 mm	ラジアルクリアランス
dT	H7 mm	Beaリング本かいこうけい, に耐える
dOT	0.018 mm	軸受内径、上振れ
dUT	0 mm	軸受内径、ばらつきが小さい
BOT	0 mm	内輪幅、上振れ
BUT	-0.12 mm	内輪幅、低偏差

寸法すんぽう

dK	22.2 mm	きゅうけい
d1	15.4 mm	内側リング外側フランジ直径
d3	M12	ねじ寸法
h	54 mm	おねじシャンクの長さ
C1	12 mm	ロッドエンド幅
α	13 °	傾斜度
l1	32 mm	External 線長さ
l7	16 mm	ドリル距離/軸開始
r 1smin	0.3 mm	エッジ
Gr	0,005 - 0,045 mm	ラジアルクリアランス
dT	H7 mm	Bearing かいこうけい, に耐える
dOT	0.018 mm	軸受内径、上振れ
dUT	0 mm	軸受内径、低偏差
BOT	0 mm	内輪幅、上振れ
BUT	-0.12 mm	内輪幅、低偏差

おんどはんい

T min	-10 °C	最低動作温度
T max	80 °C	最高動作温度
