L1
|
158.8 mm
|
取り付け寸法
|
JB
|
41 mm
|
取り付け寸法
|
JL
|
102 mm
|
取り付け寸法
|
H1
|
0.2 mm
|
|
L4
|
172 mm
|
minimum support 長さ
|
LW
|
20 mm
|
|
H4
|
31 mm
|
|
T5
|
14.2 mm
|
|
G1
|
M8
|
セットスクリュー top (DIN ISO 4762-12.9)
|
G1MA
|
41 Nm
|
Tightening torrque セットスクリュー
|
K3
|
M6
|
下のセットスクリュー (DIN ISO 4762-12.9)
|
K3MA max
|
17 Nm
|
締付トルク セットスクリュー
|
D2
|
6.9 mm
|
|

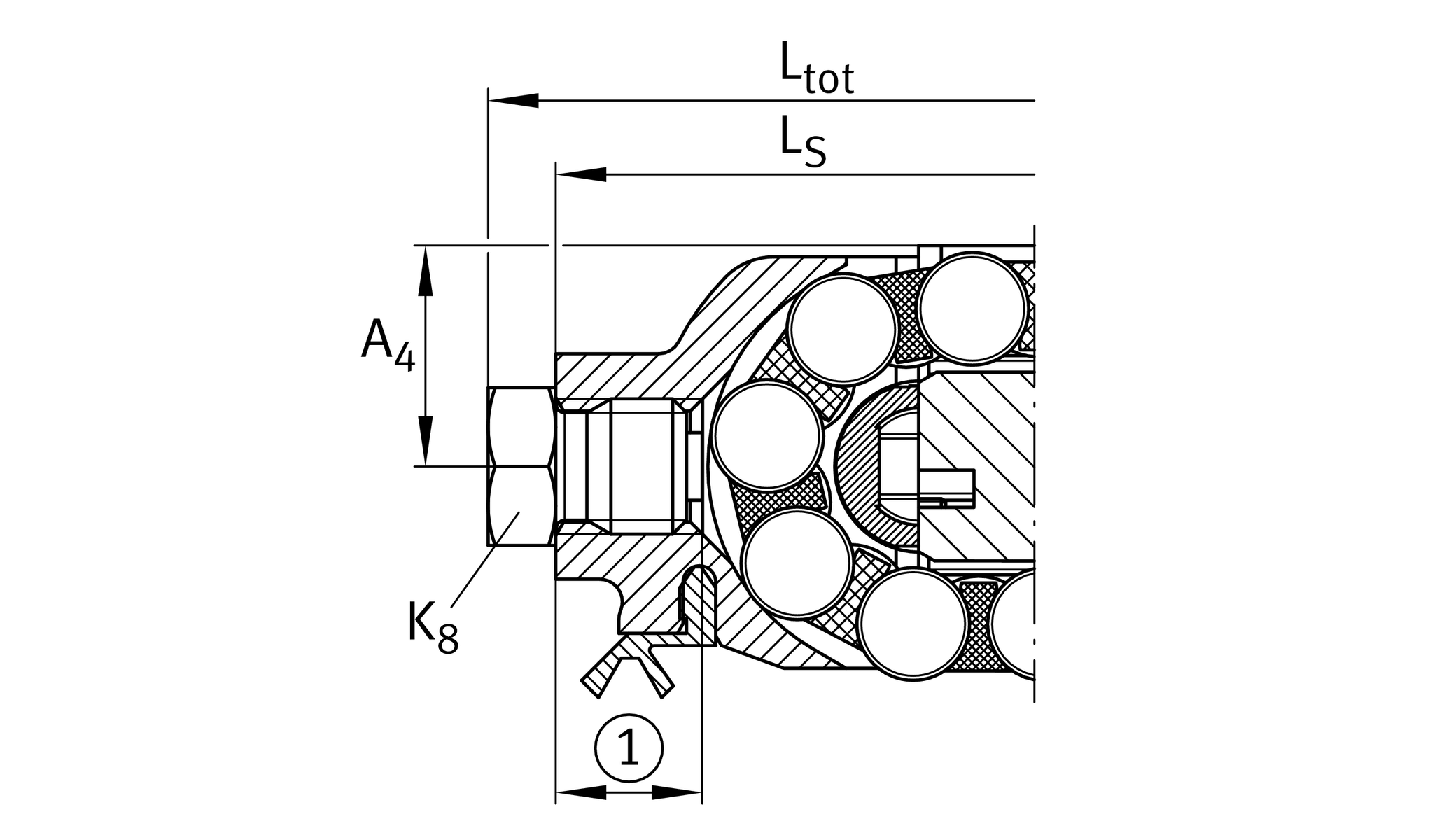

LS
|
210.1 mm
|
|
A4
|
19.3 mm
|
|
|
M6
|
Lubrication connection DIN3405-A
|
|
6 mm
|
|
