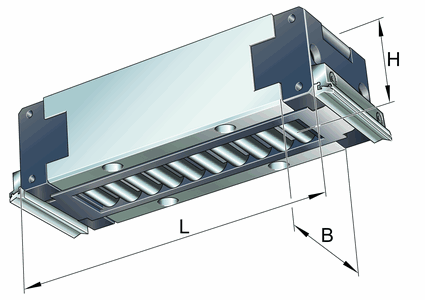

主なサイズとパフォーマンスデータ

B

 76.2 mm

H

 57.2 mm

Cr

 435000 N

Cor

 345000 N

じゅうりょう

 5.849 g

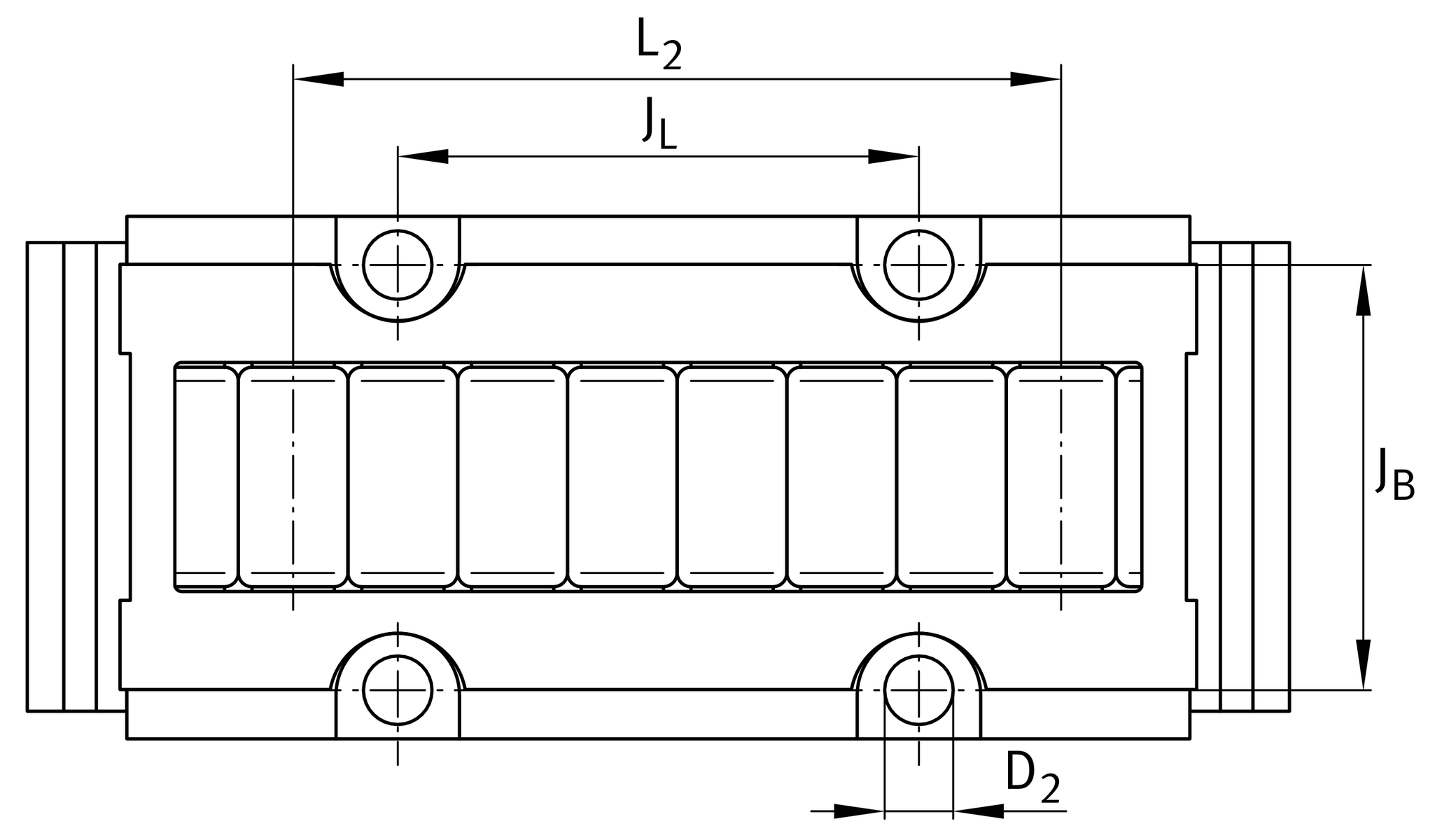

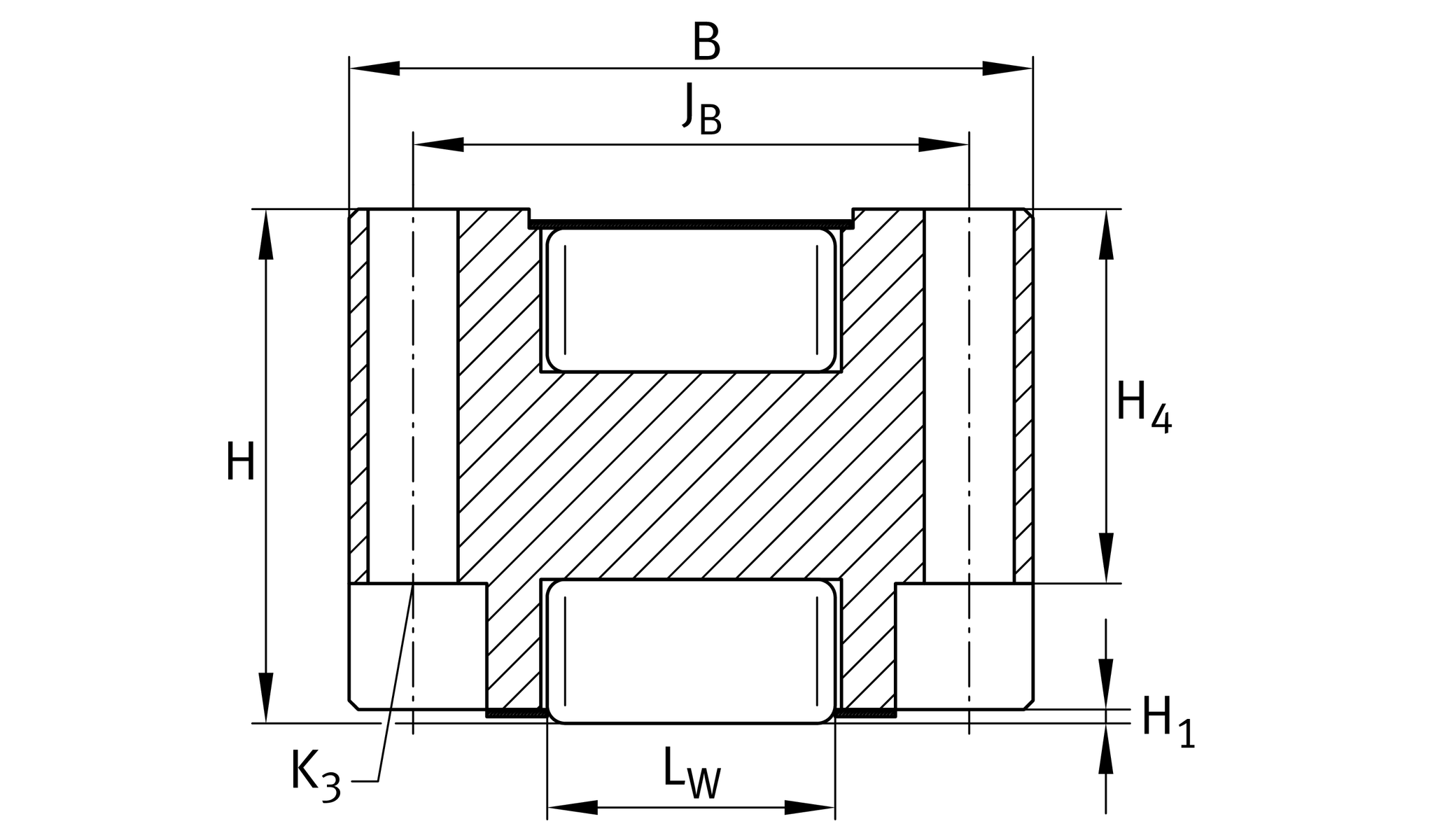

取り付け寸法

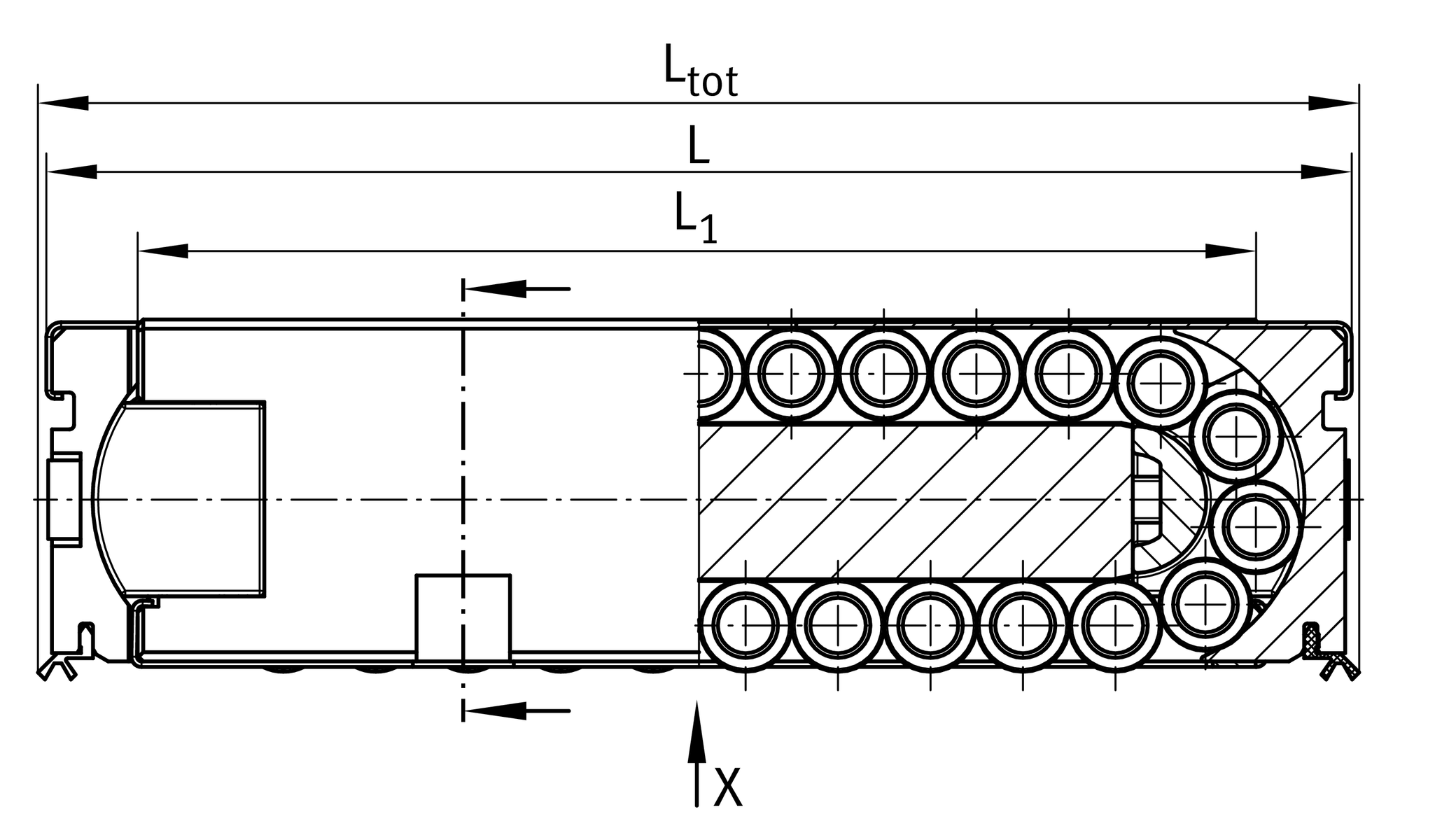

L1

 158 mm

JB

 62 mm 取り付け寸法

TolJB

 ±0,1 mm 寛容

JL

 76.2 mm 取り付け寸法

TolJL

 ±0,1 mm 寛容

H1

 0.1 mm

L2

 126 mm

LW

 30 mm

H4

 42 mm

K3

 M6 ねじ寸法K 3

K3MA

 17 mm 締付トルクセットスクリュー

D2

 7 mm

寸法すんぽう

L1

 158 mm

JB

 62 mm 取り付け寸法

TolJB

 ±0,1 mm 寛容

JL

 76.2 mm 取り付け寸法

TolJL

 ±0,1 mm 寛容

H1

 0.1 mm

L2

 126 mm

LW

 30 mm

H4

 42 mm

K3

 M6 ねじ寸法K 3

K3MA

 17 mm 締付トルク セットスクリュー

D2

 7 mm
