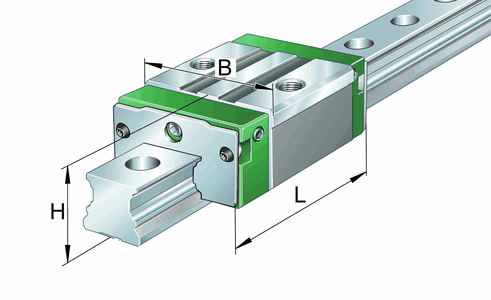

主なサイズとパフォーマンスデータ

B

 86 mm

L

 97.8 mm

H

 60 mm

Cr

 46500 N

Cor

 80000 N

じゅうりょう

 1.8 g

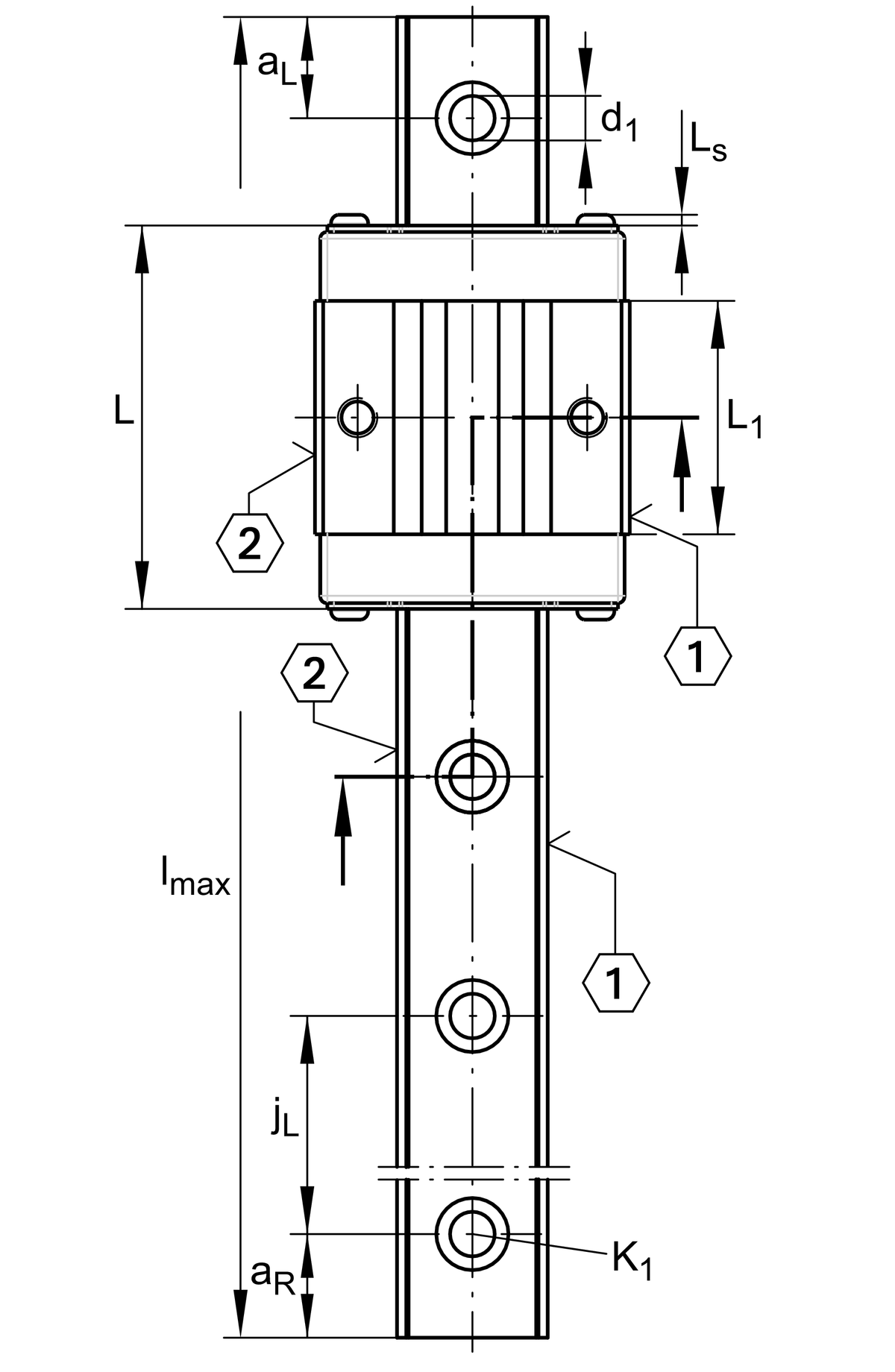

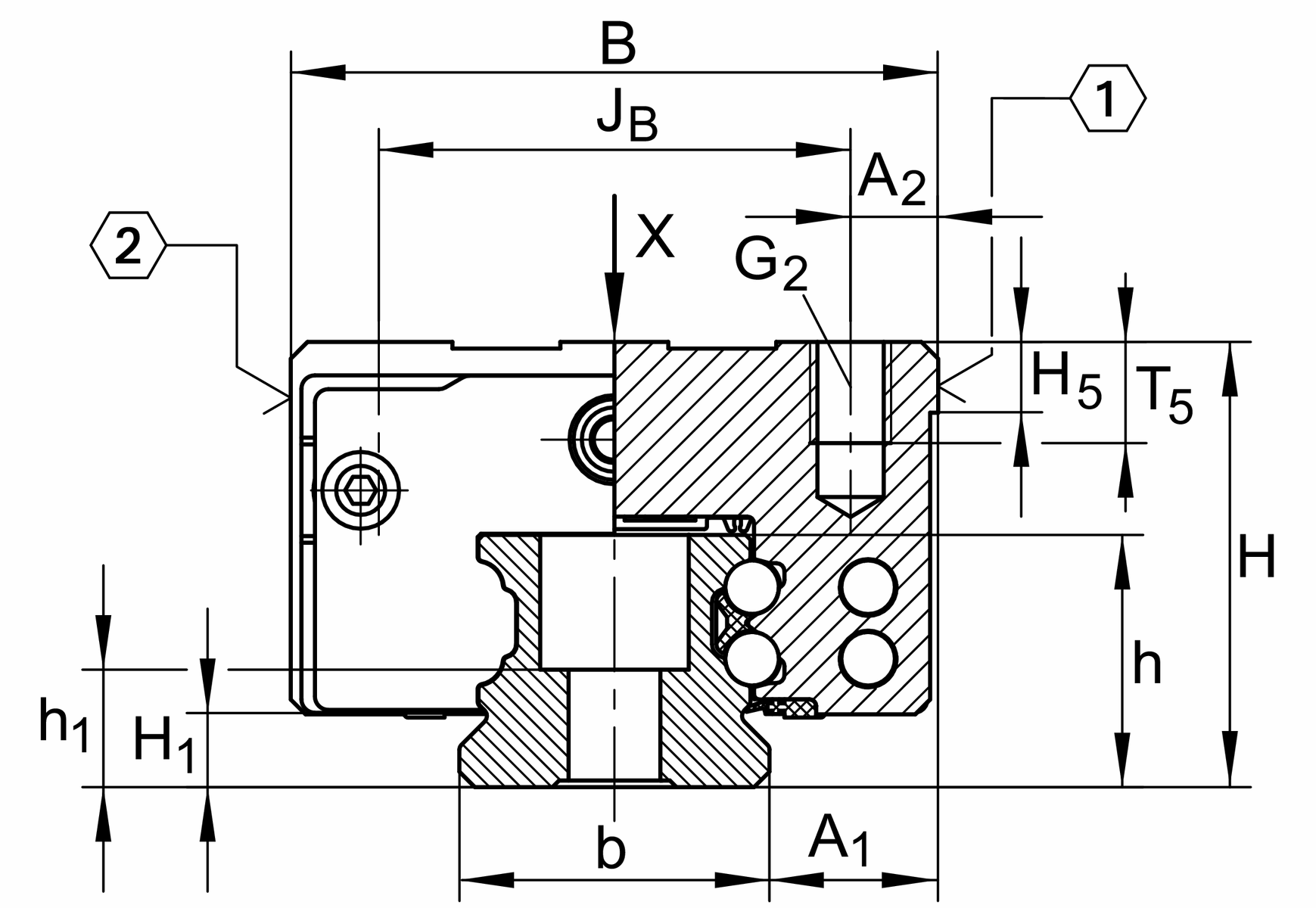

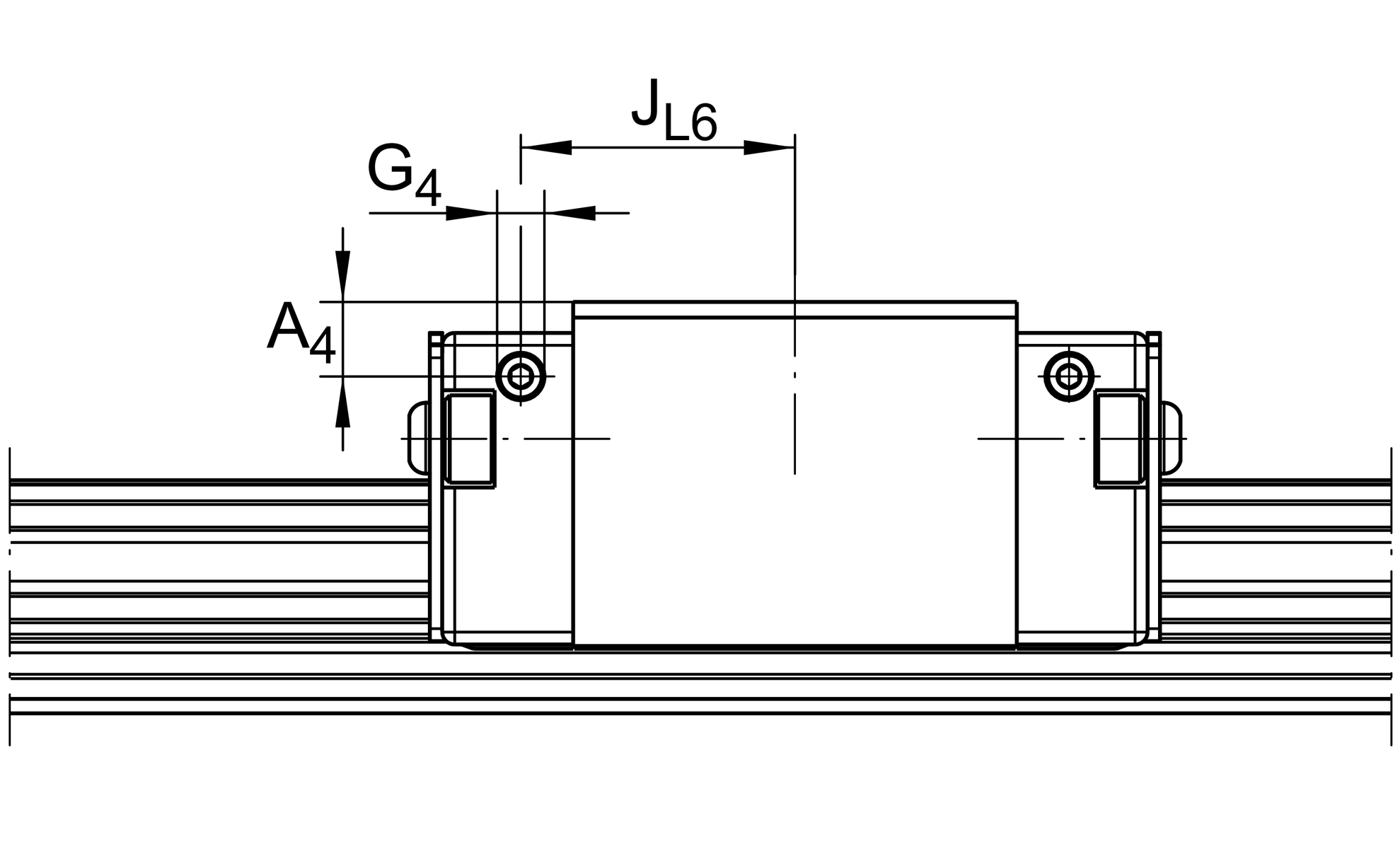

取り付け寸法

VMKB_065

 KWVE 材料名

A1

 20.5 mm

JB

 60 mm

b

 45 mm 広軌

A2

 13 mm

L1

 59.7 mm

LS

 2.2 mm

H1

 9.7 mm

H5

 9.25 mm

T5

 17 mm

G2

 M10 下のセットスクリュー(DIN ISO 4762-12.9)

G2MA

 83 Nm 最大限 締め付けトルク

A3

 16.5 mm 位置決め潤滑継手

G3

 M6 潤滑継手

tG3

 7 mm 最大許容ネジ 深さは 潤滑継手s

A4

 16.5 mm 位置決め潤滑継手

G4

 M6 mm 潤滑継手

tG4

 7 mm 最大許容ネジ 深さは 潤滑継手s

JL6

 37.9 mm 位置決め潤滑継手

寸法すんぽう

VMKB_065

 KWVE 材料名

A1

 20.5 mm

JB

 60 mm

b

 45 mm 広軌

A2

 13 mm

L1

 59.7 mm

LS

 2.2 mm

H1

 9.7 mm

H5

 9.25 mm

T5

 17 mm

G2

 M10 下のセットスクリュー (DIN ISO 4762-12.9)

G2MA

 83 Nm 最大締付トルク

A3

 16.5 mm 位置決め潤滑継手

G3

 M6 潤滑継手

tG3

 7 mm 最大許容ねじ深さ 潤滑継手

A4

 16.5 mm 位置決め潤滑継手

G4

 M6 mm 潤滑継手

tG4

 7 mm 最大許容ねじ深さ 潤滑継手

JL6

 37.9 mm 位置決め潤滑継手
