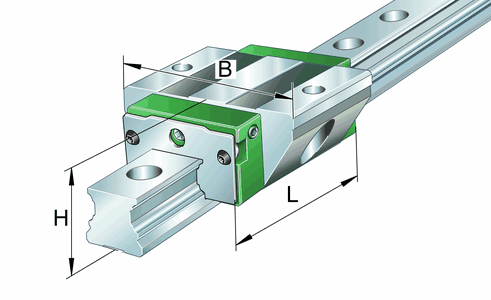

主なサイズとパフォーマンスデータ

B

 100 mm

L

 76.2 mm

H

 48 mm

Cr

 24600 N

Cor

 39000 N

じゅうりょう

 1.04 g

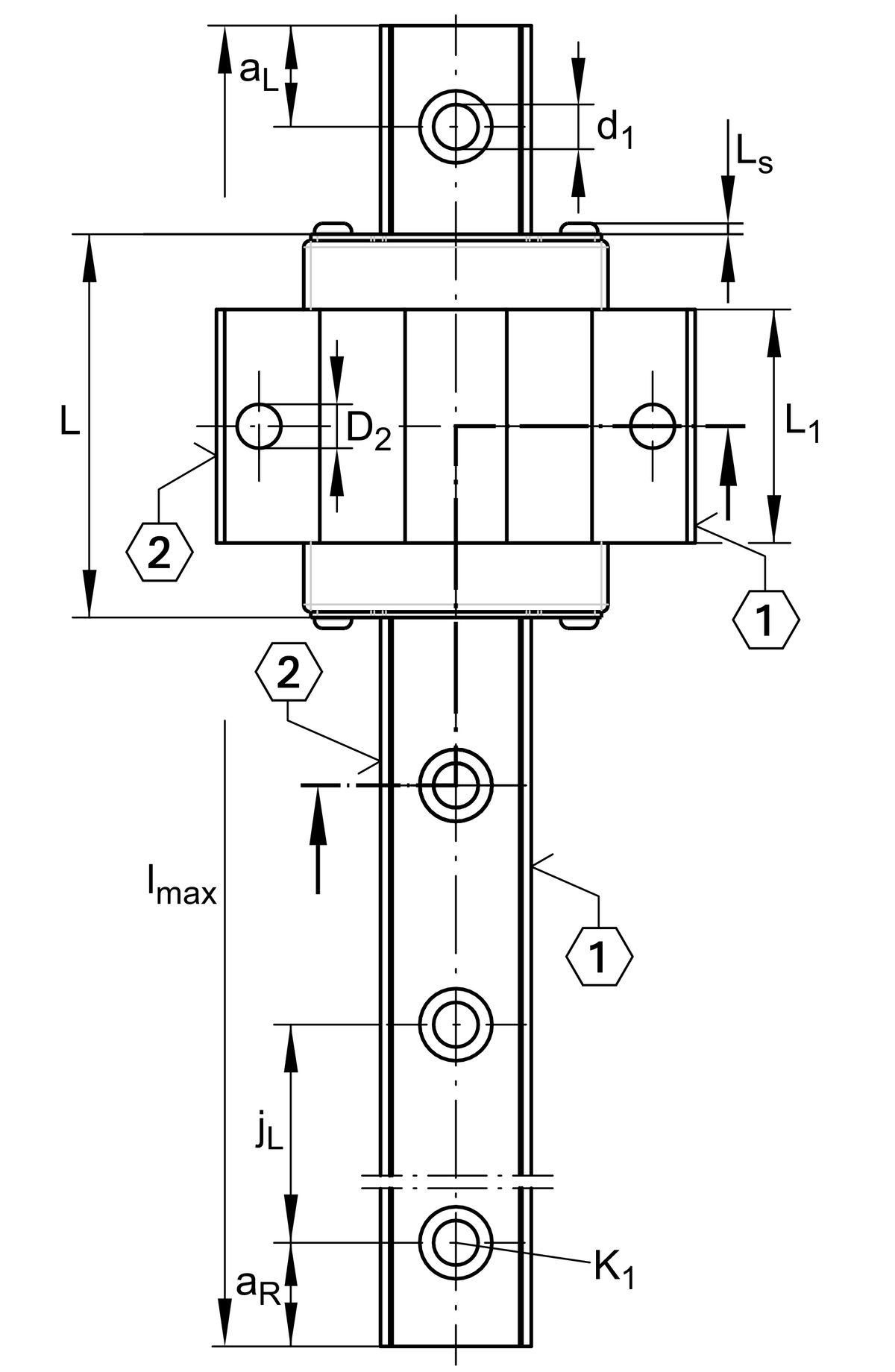

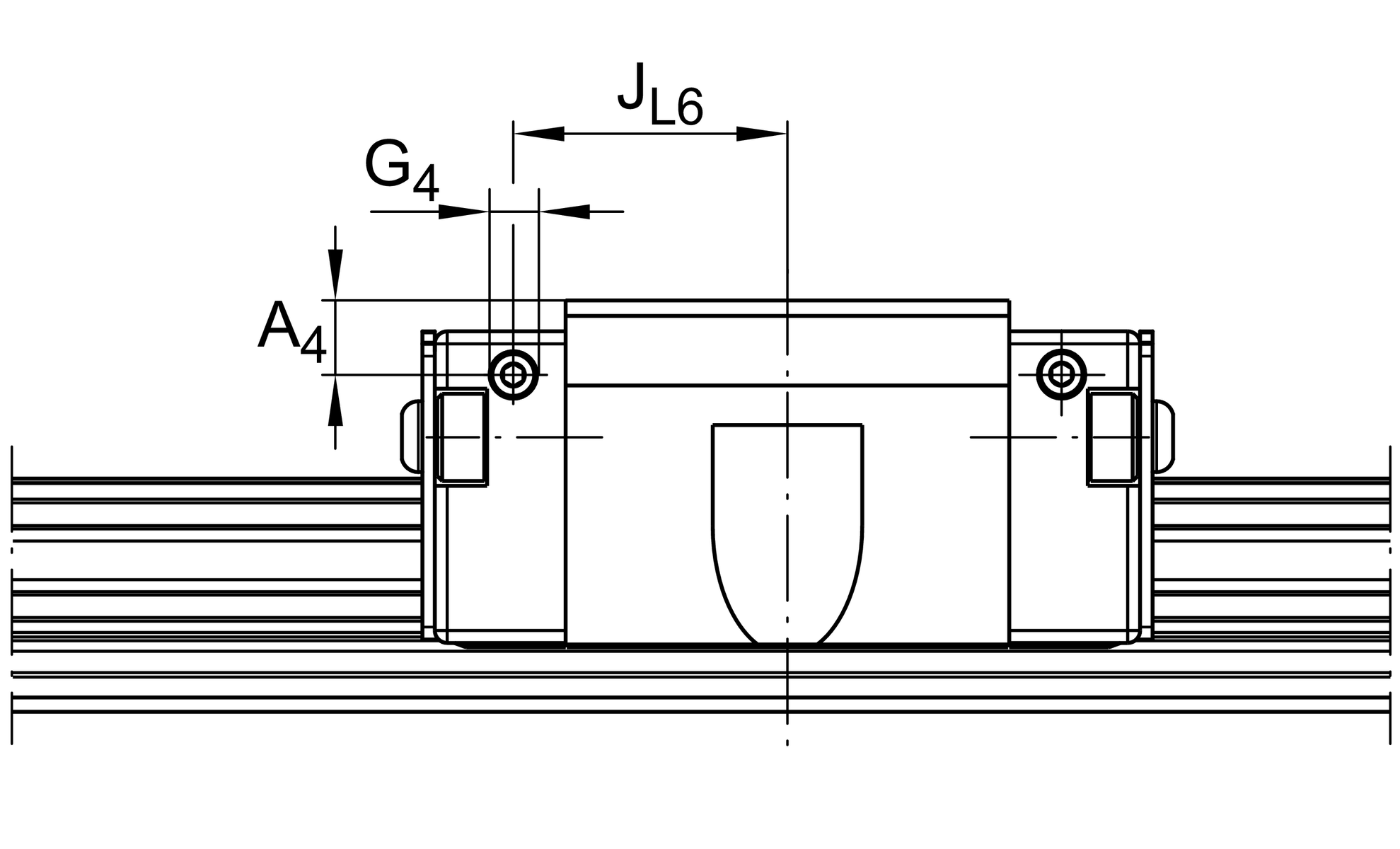

取り付け寸法

VMKB_065

 KWVE 材料名

A1

 33 mm

JB

 82 mm

b

 34 mm 広軌

A2

 9 mm

L1

 44.2 mm

LS

 1.65 mm

H1

 6.7 mm

H4

 14.3 mm

H5

 6.75 mm

T5

 13.5 mm

K3

 M8 下のセットスクリュー(DIN ISO 4762-12.9)

K3MA

 41 Nm 最大限 締め付けトルク

D2

 8.6 mm

A3

 12.3 mm 位置決め潤滑継手

G3

 M6 潤滑継手

tG3

 7 mm 最大許容ネジ 深さは 潤滑継手s

A4

 116 mm 位置決め潤滑継手

G4

 M6 mm 潤滑継手

tG4

 7 mm 最大許容ネジ 深さは 潤滑継手s

JL6

 29.1 mm 位置決め潤滑継手

寸法すんぽう

VMKB_065

 KWVE 材料名

A1

 33 mm

JB

 82 mm

b

 34 mm 広軌

A2

 9 mm

L1

 44.2 mm

LS

 1.65 mm

H1

 6.7 mm

H4

 14.3 mm

H5

 6.75 mm

T5

 13.5 mm

K3

 M8 下のセットスクリュー (DIN ISO 4762-12.9)

K3MA

 41 Nm 最大締付トルク

D2

 8.6 mm

A3

 12.3 mm 位置決め潤滑継手

G3

 M6 潤滑継手

tG3

 7 mm 最大許容ねじ深さ 潤滑継手

A4

 116 mm 位置決め潤滑継手

G4

 M6 mm 潤滑継手

tG4

 7 mm 最大許容ねじ深さ 潤滑継手

JL6

 29.1 mm 位置決め潤滑継手
