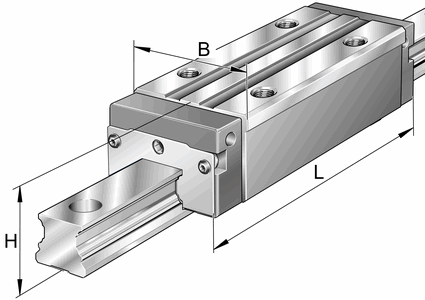

主なサイズとパフォーマンスデータ

B

 60 mm

L

 127 mm

H

 42 mm

Cr

 34500 N

Cor

 74000 N

じゅうりょう

 1.7 g

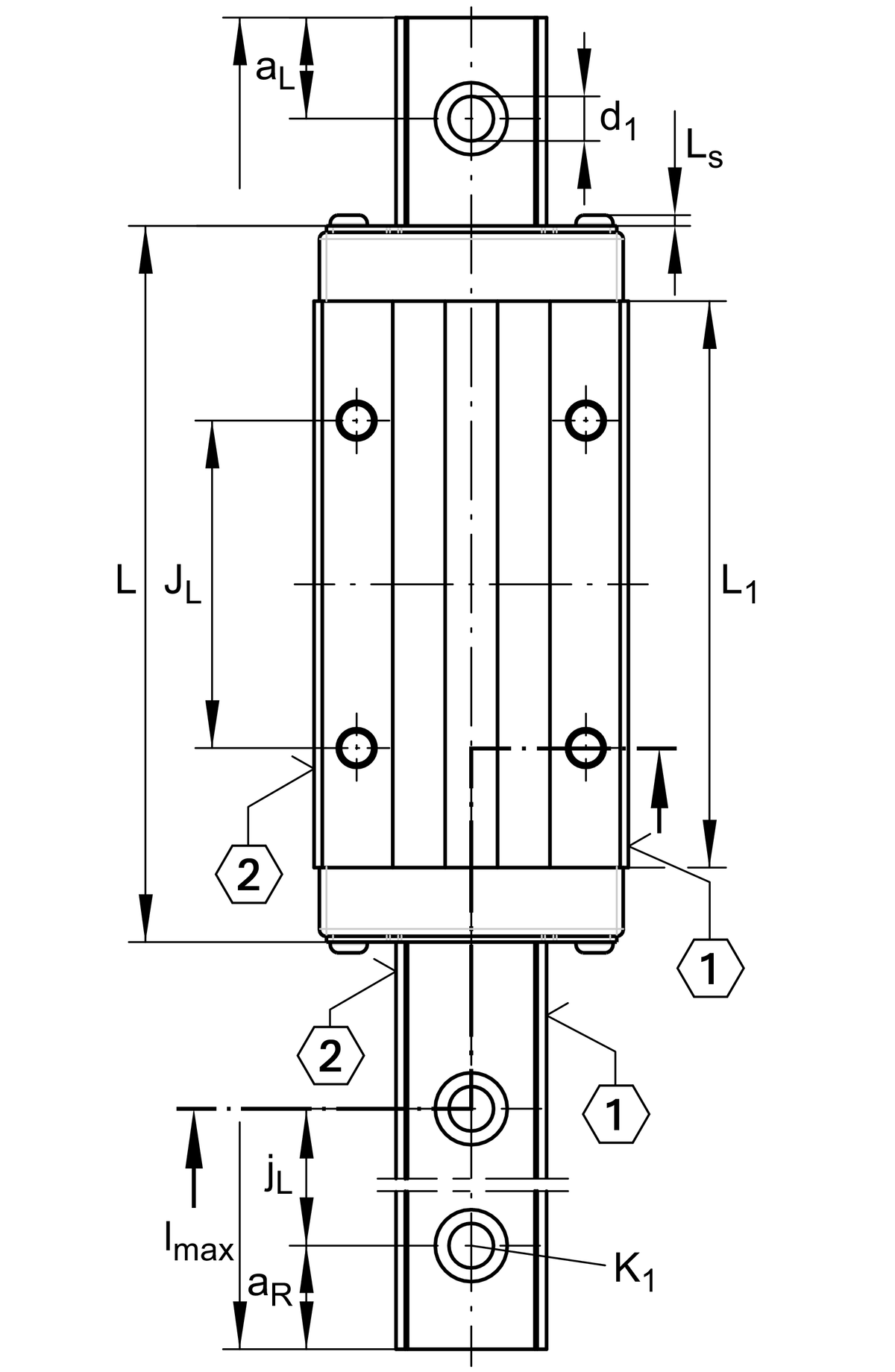

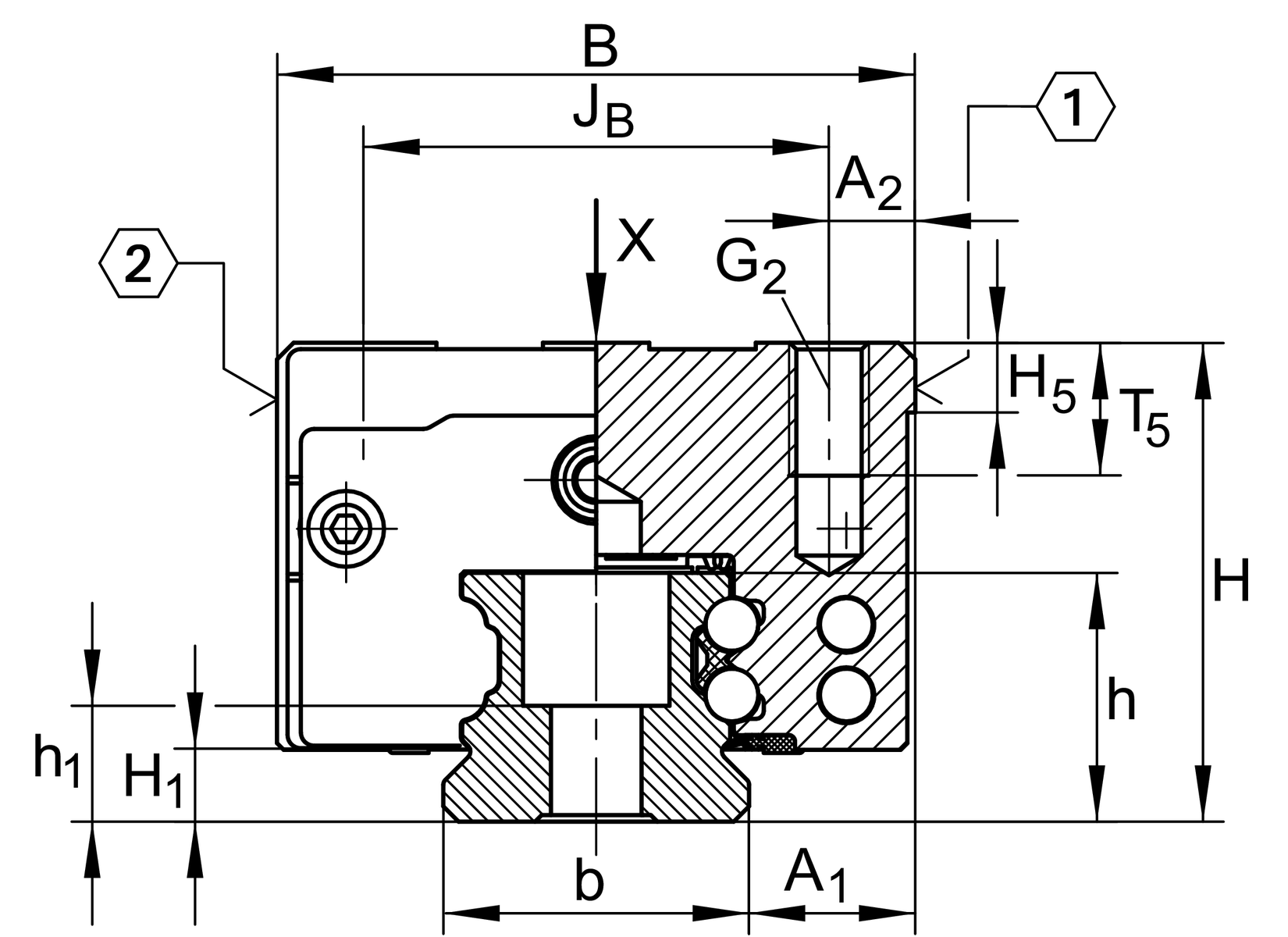

取り付け寸法

VMKB_065

 KWVE 材料名

A1

 16 mm

JB

 40 mm

b

 28 mm 広軌

A2

 10 mm

L1

 100 mm

LS

 1.65 mm

JL

 60 mm

H1

 5.9 mm

H5

 6.25 mm

T5

 13.5 mm

G2

 M8 下のセットスクリュー(DIN ISO 4762-12.9)

G2MA

 41 Nm 最大締付トルク

A3

 11.5 mm 位置決め潤滑継手

G3

 M6 潤滑継手

tG3

 7 mm 最大許容ネジ 深さは 潤滑継手s

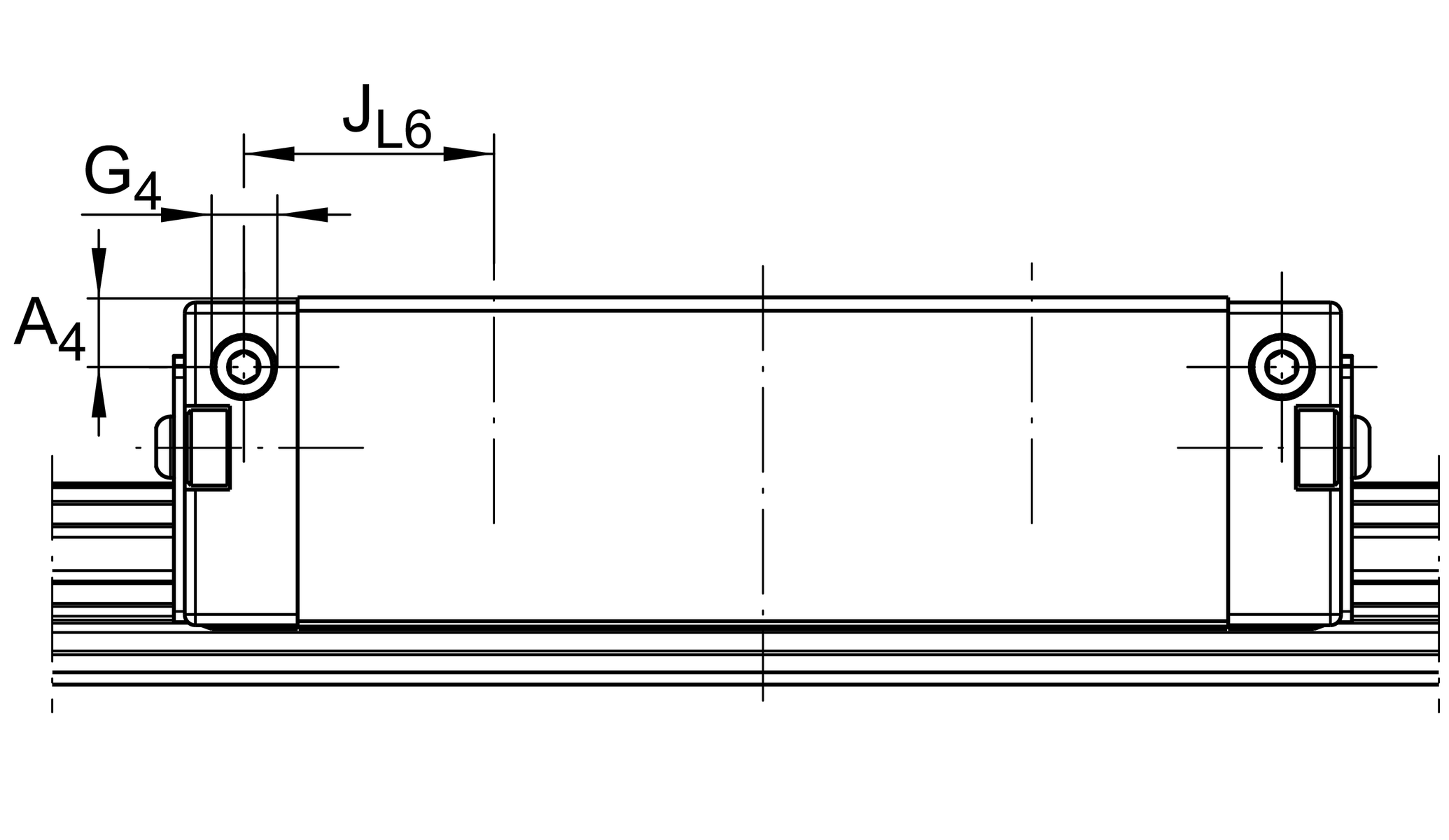

A4

 7 mm 位置決め潤滑継手

G4

 M6 mm 潤滑継手

tG4

 7 mm 最大許容ネジ 深さは 潤滑継手s

JL6

 25.5 mm 位置決め潤滑継手

寸法すんぽう

VMKB_065

 KWVE 材料名

A1

 16 mm

JB

 40 mm

b

 28 mm 広軌

A2

 10 mm

L1

 100 mm

LS

 1.65 mm

JL

 60 mm

H1

 5.9 mm

H5

 6.25 mm

T5

 13.5 mm

G2

 M8 下のセットスクリュー (DIN ISO 4762-12.9)

G2MA

 41 Nm 最大締付トルク

A3

 11.5 mm 位置決め潤滑継手

G3

 M6 潤滑継手

tG3

 7 mm 最大許容ねじ深さ 潤滑継手

A4

 7 mm 位置決め潤滑継手

G4

 M6 mm 潤滑継手

tG4

 7 mm 最大許容ねじ深さ 潤滑継手

JL6

 25.5 mm 位置決め潤滑継手
