VMKB_065
|
KWVE
|
材料名
|

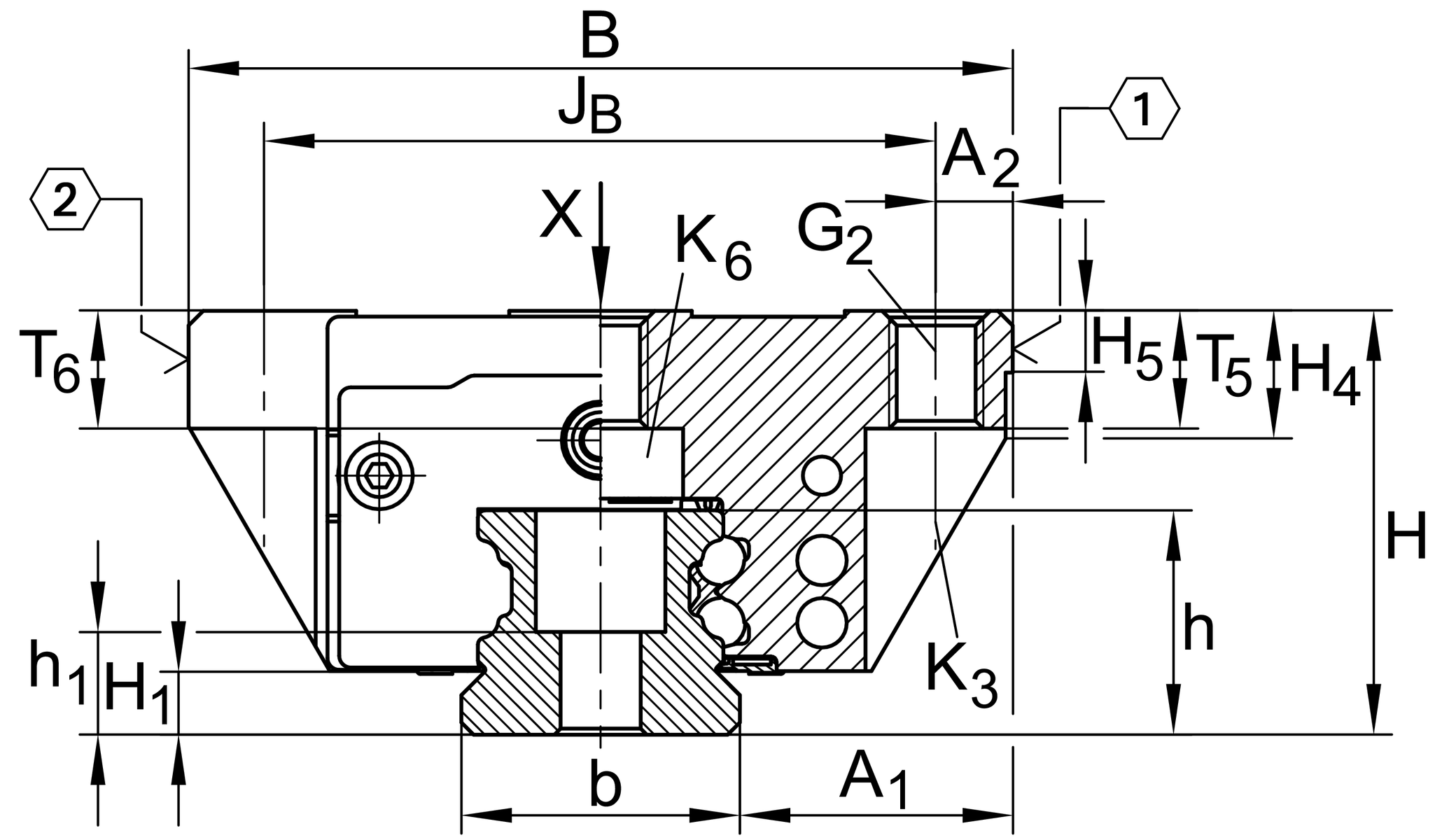

A1
|
31 mm
|
|
JB
|
72 mm
|
|
b
|
28 mm
|
広軌
|
A2
|
9 mm
|
|

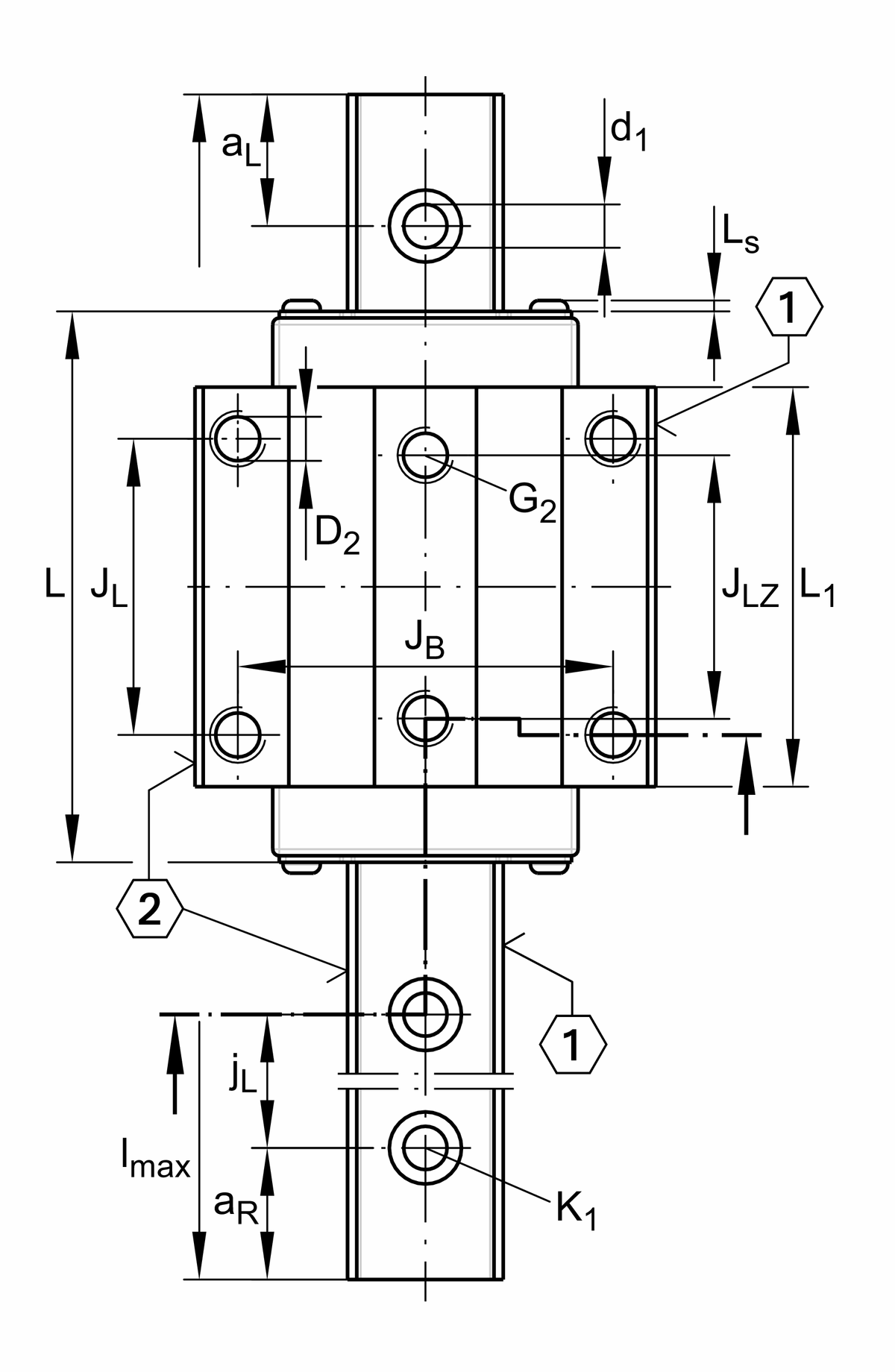

L1
|
100 mm
|
|
LS
|
1.65 mm
|
|
JL
|
52 mm
|
|
JLZ
|
44 mm
|
|
H4
|
13.8 mm
|
|
H5
|
6.25 mm
|
|
T5
|
12 mm
|
|
T6
|
11.5 mm
|
|
G2
|
M10
|
下のセットスクリュー (DIN ISO 4762-12.9)
|
G2MA
|
41 Nm
|
最大締付トルク
|
K3
|
M8
|
下のセットスクリュー (DIN ISO 4762-12.9)
|
K3MA
|
41 Nm
|
最大締付トルク
|
K6
|
M8
|
下のセットスクリュー (DIN ISO4762-12.9)
|
K6MA
|
41 Nm
|
最大締付トルク
|
D2
|
8.6 mm
|
|
A3
|
11.5 mm
|
位置決め潤滑継手
|
G3
|
M6
|
潤滑継手
|
tG3
|
7 mm
|
最大許容ねじ深さ 潤滑継手
|

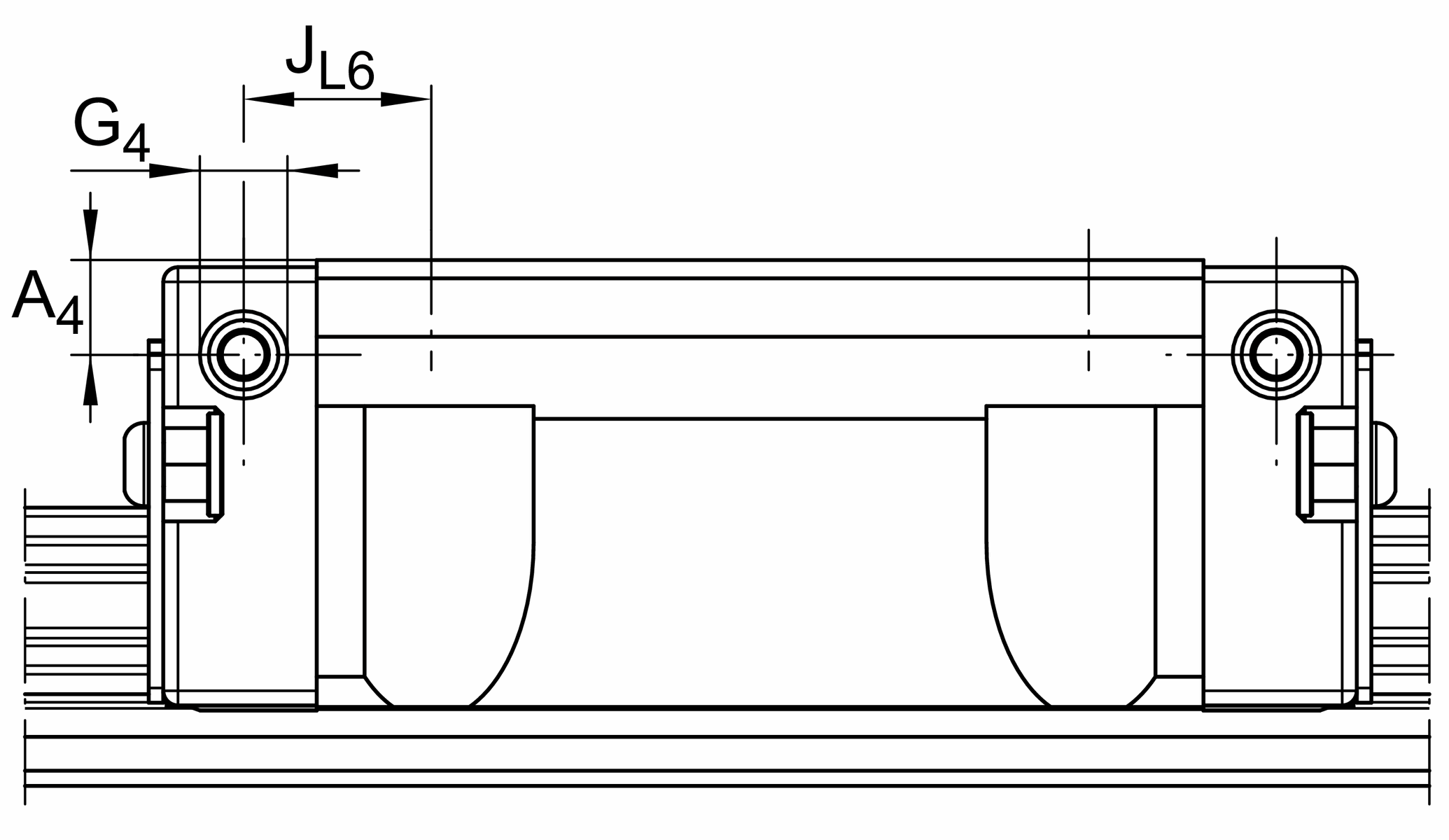

A4
|
7 mm
|
位置決め潤滑継手
|
G4
|
M6 mm
|
潤滑継手
|
tG4
|
7 mm
|
最大許容ねじ深さ 潤滑継手
|
JL6
|
29.5 mm
|
位置決め潤滑継手
|
