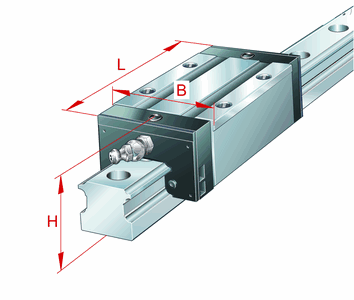

主なサイズとパフォーマンスデータ

B

 48 mm

L

 81.8 mm

H

 40 mm

Cr

 28000 N

Cor

 67000 N

じゅうりょう

 0.5 g

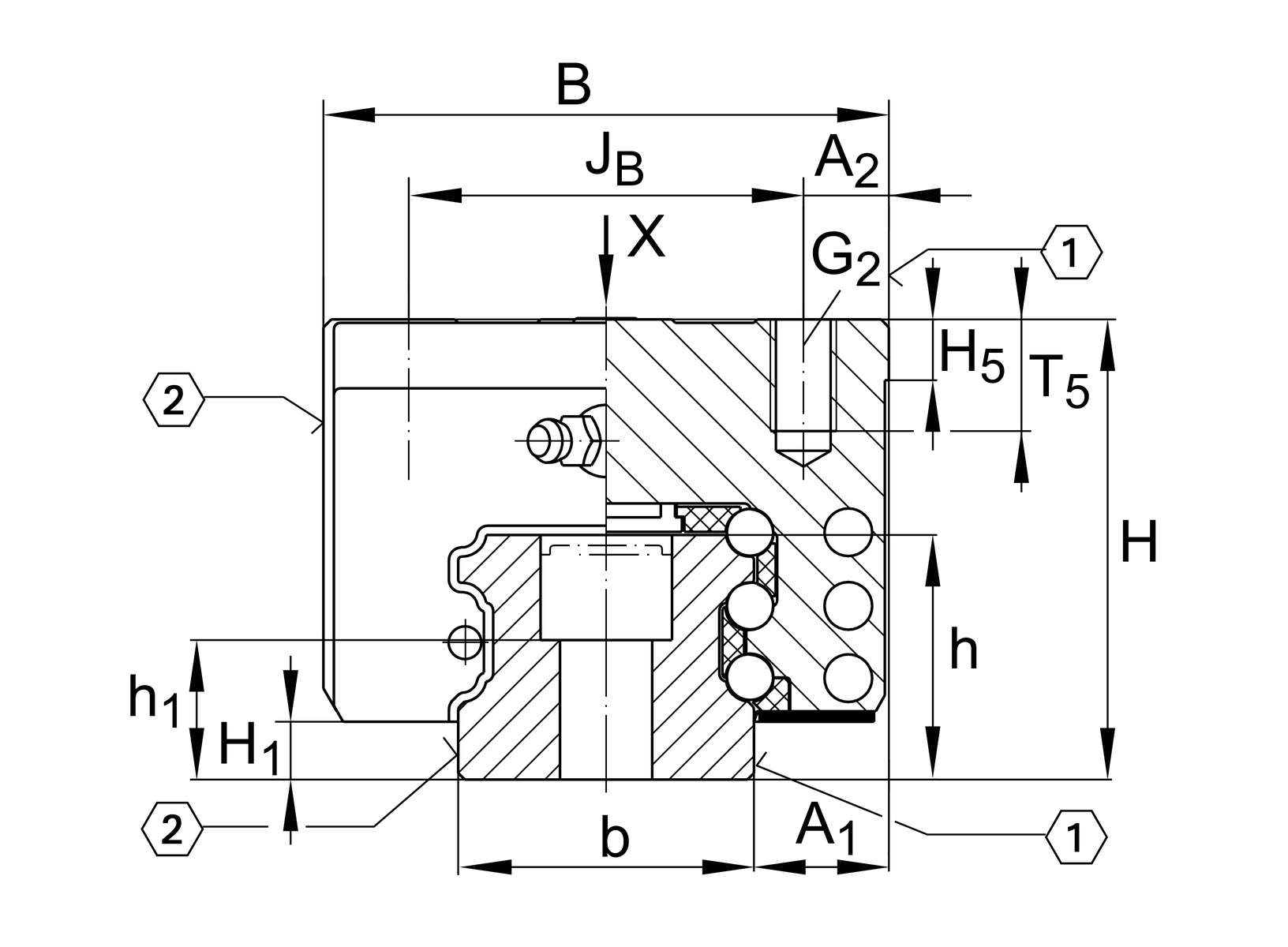

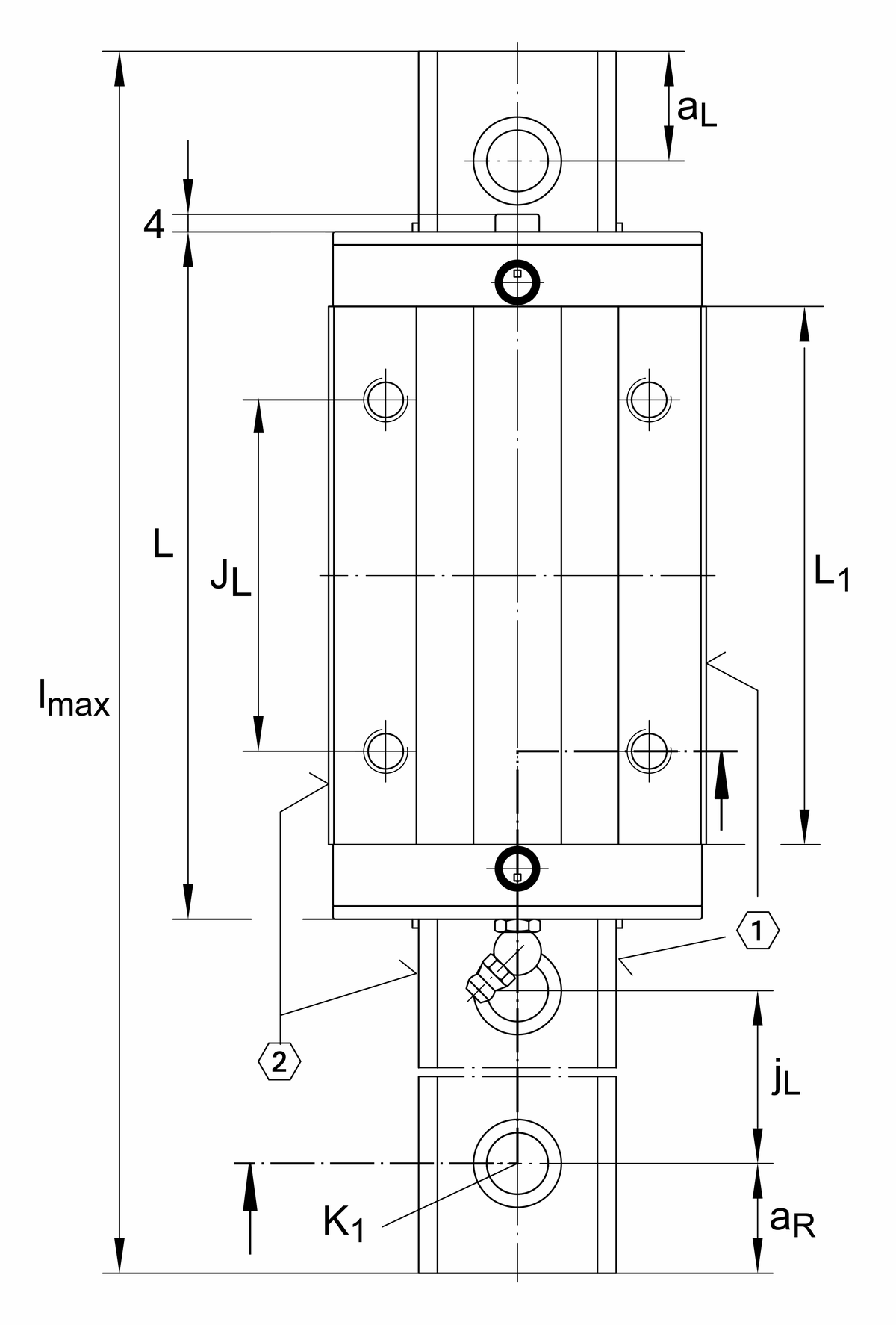

取り付け寸法

A1

 12.5 mm

JB

 35 mm

b

 23 mm 広軌

A2

 6.5 mm

L1

 60.9 mm

JL

 35 mm

H1

 5.2 mm

H5

 5 mm

G2

 M6 下のセットスクリュー(DIN ISO 4762-12.9)

G2MA

 17 Nm 最大締付トルク

N2

 3 mm 最大直径じゅんかつ 隣接する建物の穴

JL5

 17.94 mm 位置決め潤滑継手

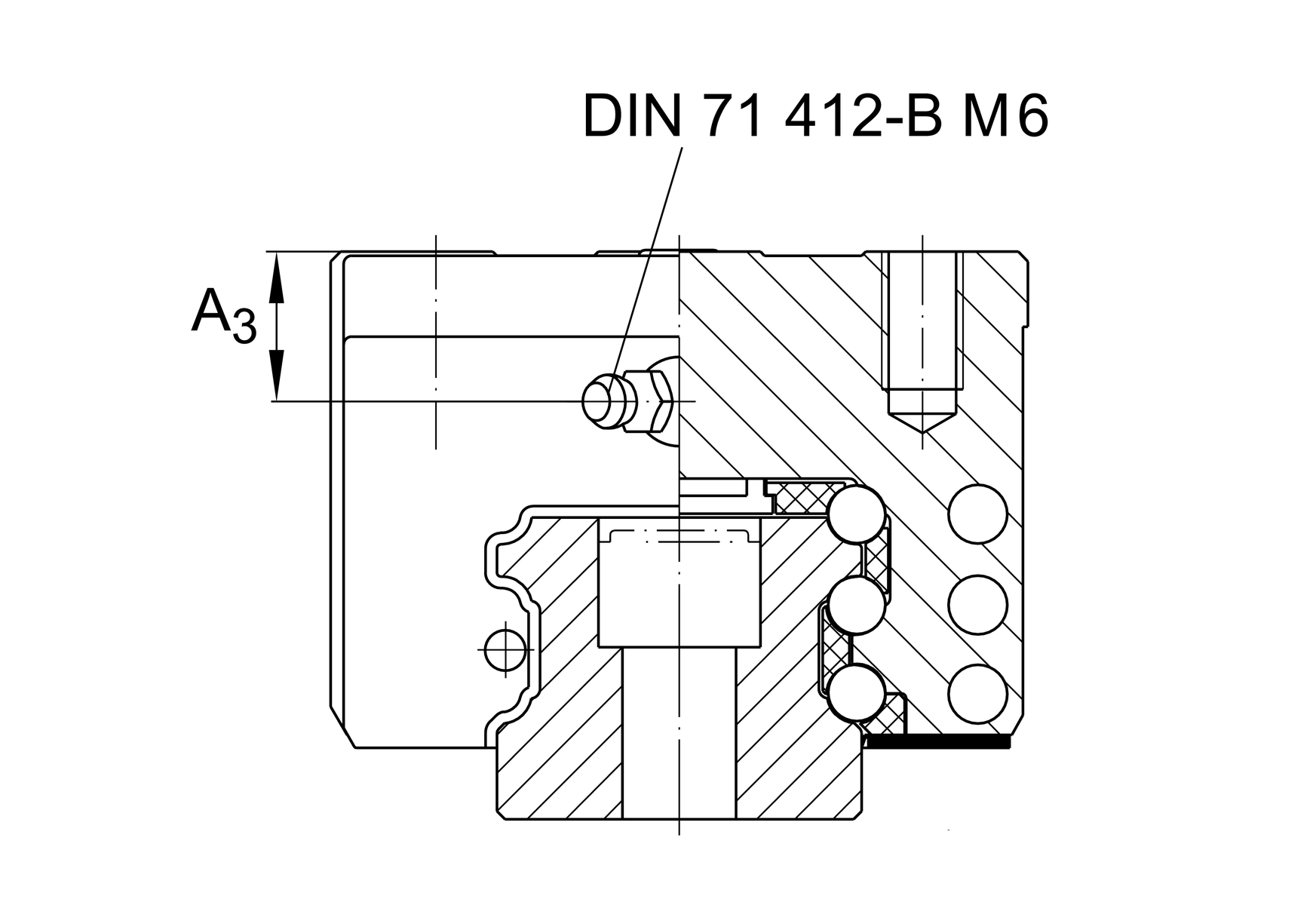

A3

 10 mm 位置決め潤滑継手

tA3

 7 mm 最大許容ネジ 深さは 潤滑継手s

O

 3x1,5 mm OリングDIN 3771

M0X

 840 Nm 時刻

M0Y

 510 Nm 時刻

M0Z

 450 Nm 時刻

寸法すんぽう

A1

 12.5 mm

JB

 35 mm

b

 23 mm 広軌

A2

 6.5 mm

L1

 60.9 mm

JL

 35 mm

H1

 5.2 mm

H5

 5 mm

G2

 M6 下のセットスクリュー (DIN ISO 4762-12.9)

G2MA

 17 Nm 最大締付トルク

N2

 3 mm 最大直径じゅんかつ隣接する建物の穴

JL5

 17.94 mm 位置決め潤滑継手

A3

 10 mm 位置決め潤滑継手

tA3

 7 mm 最大許容ねじ深さ 潤滑継手

O

 3x1,5 mm OリングDIN 3771

M0X

 840 Nm 時刻

M0Y

 510 Nm 時刻

M0Z

 450 Nm 時刻
