主なサイズとパフォーマンスデータ

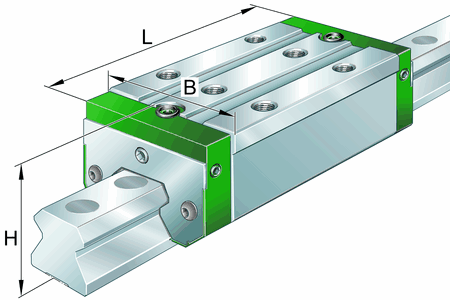

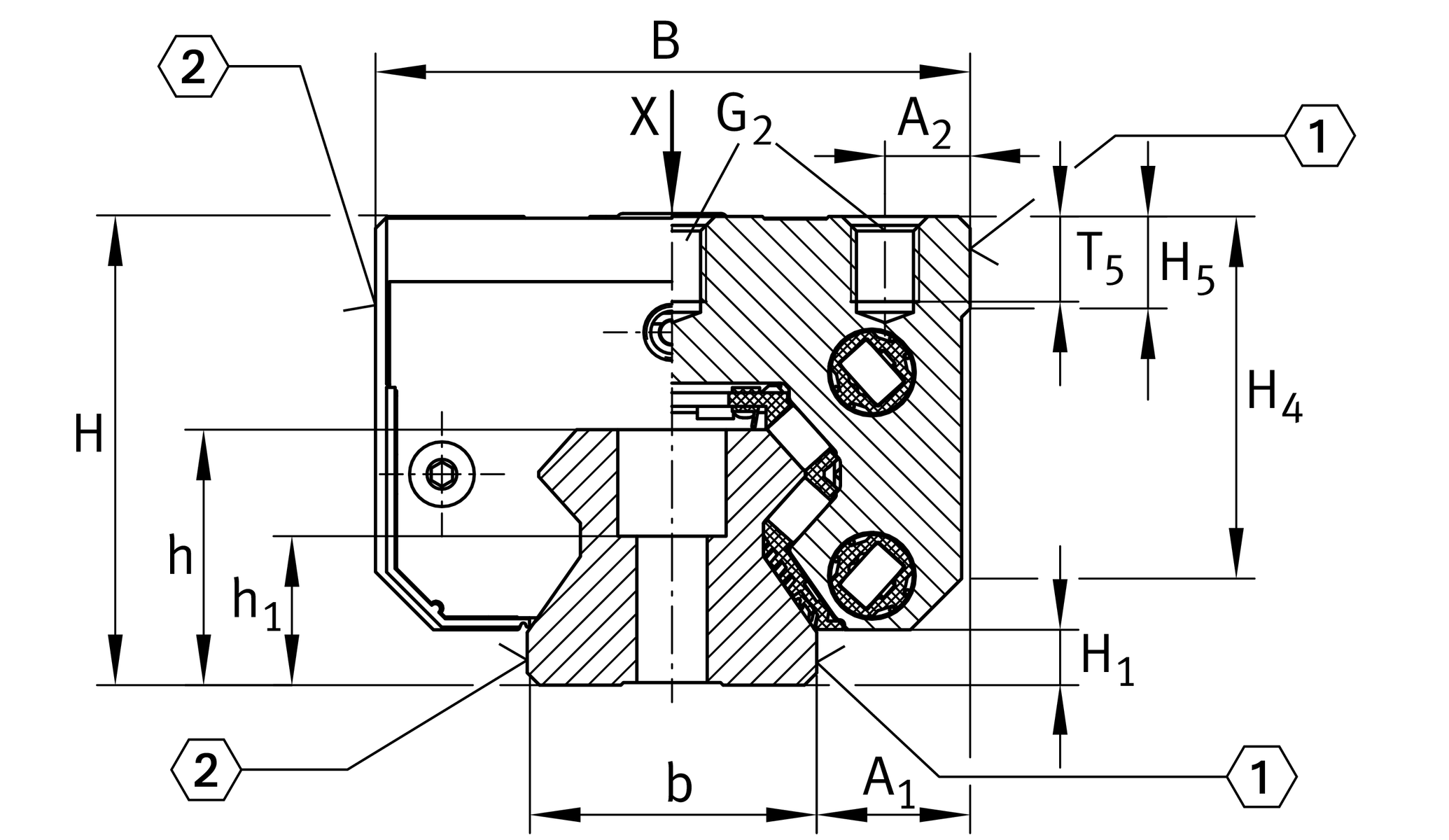

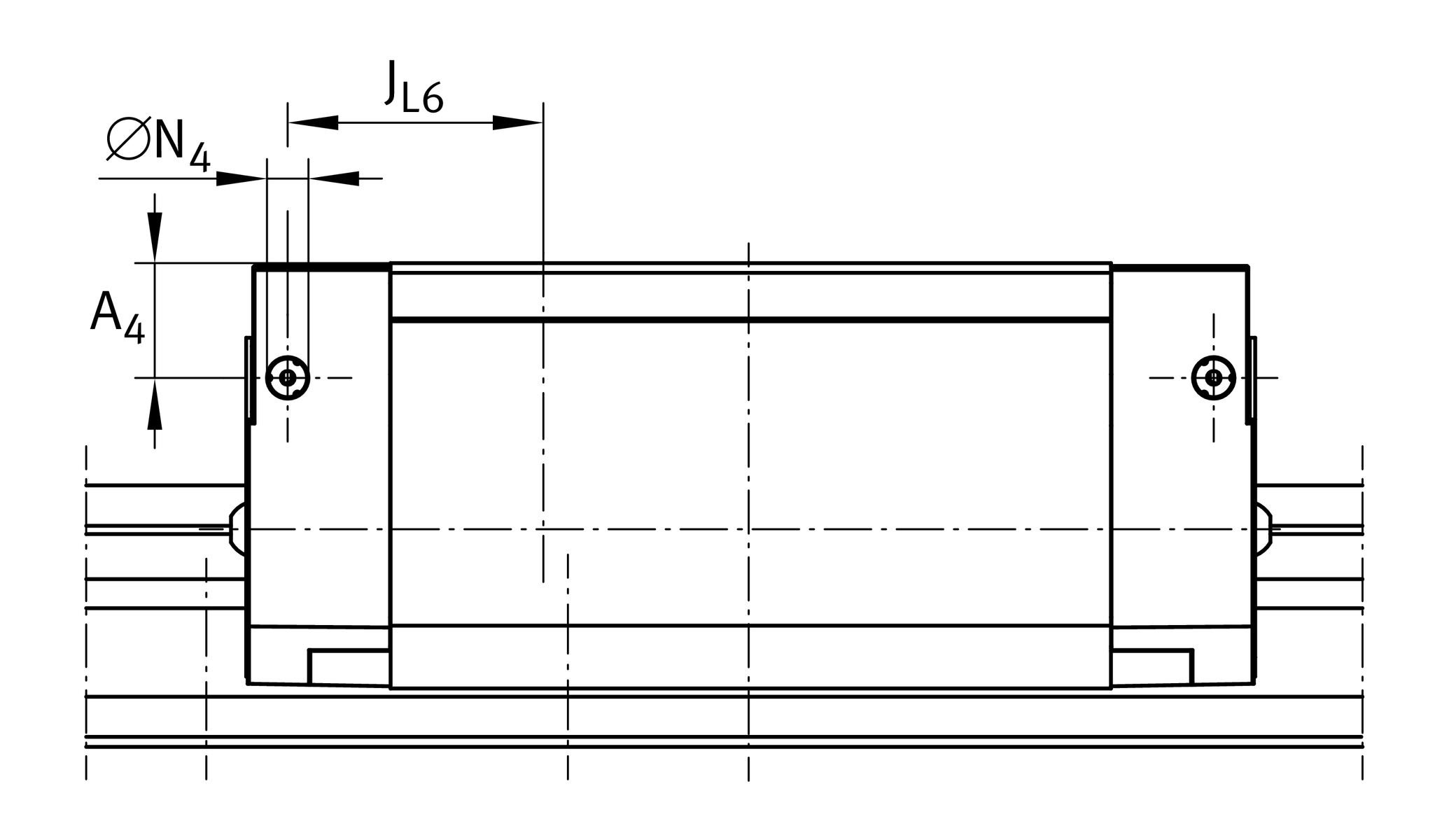

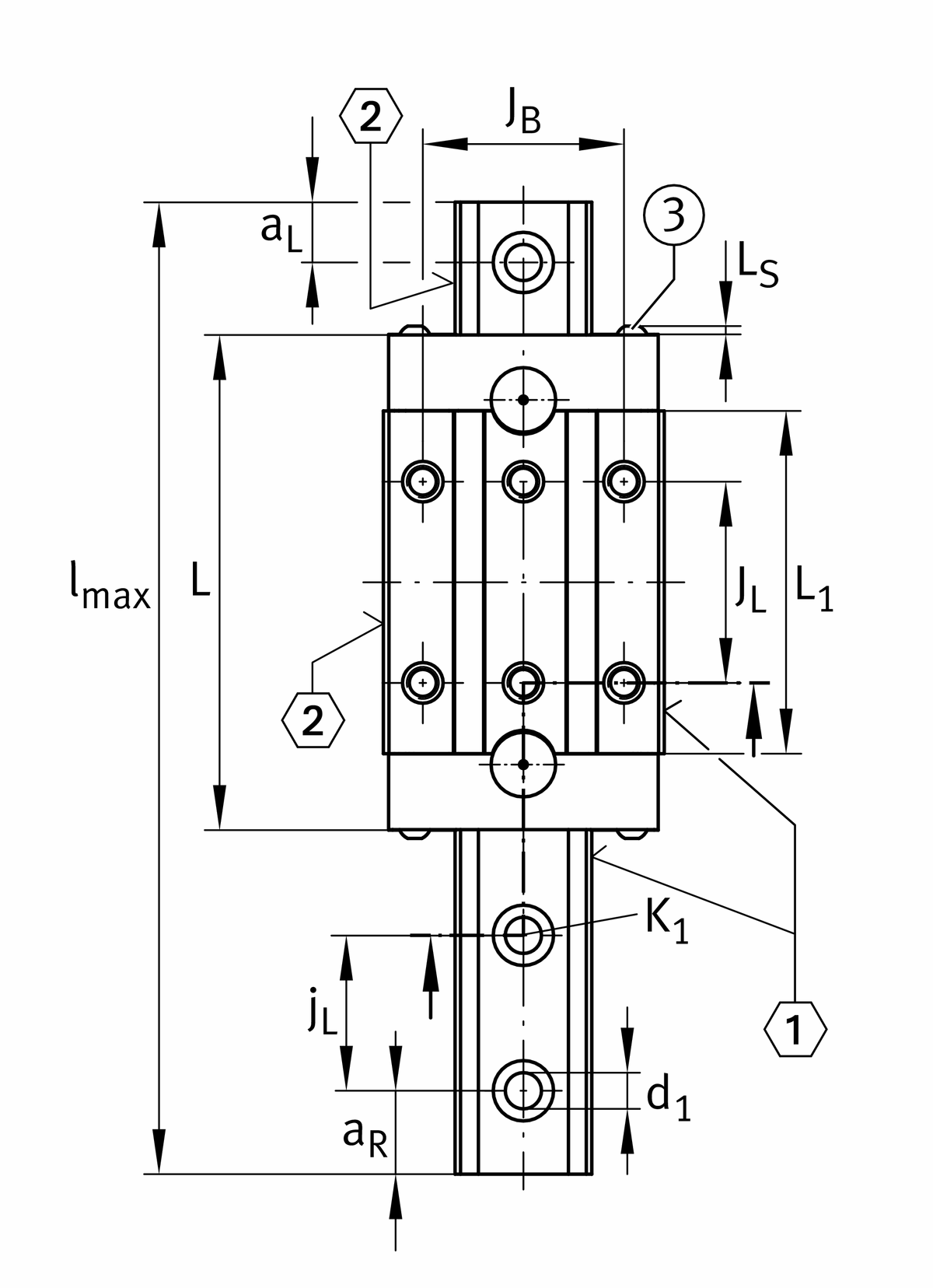

取り付け寸法

A1

 31.5 mm

JB

 76 mm

b

 63 mm 広軌

Tolb

 -0.005 mm 上限公差

Tolb

 -0.035 mm 許容度の低下

A2

 25 mm

L1

 207.6 mm

JL

 120 mm

jL

 75 mm

aLmin

 20 mm 1

aLmax

 61 mm 1

aRmin

 20 mm きょり1

aRmax

 61 mm 1

H1

 11.5 mm

H4

 71.2 mm

H5

 15 mm

T5

 20 mm

h

 53.8 mm

h1

 28.8 mm

ホーム・ページ1

 0.5 mm 上限公差

ホーム・ページ1

 -0.5 mm 許容度の低下

G2

 M14

G2MA

 220 Nm 最大限 締め付けトルク²

K1

 M16

K1MA

 340 Nm 最大限 締め付けトルク

d1

 14.5 mm

N2max

 6 mm 3

JL5

 43.8 mm 4

A3

 29.6 mm

GS

 M4x4

O

 18x1,5 OリングDIN 3771

≈m

 0 kg テキスト.製品.重量

寸法すんぽう

A1

 31.5 mm

JB

 76 mm

b

 63 mm 広軌

Tolb

 -0.005 mm 上限公差

Tolb

 -0.035 mm 許容度の低下

A2

 25 mm

L1

 207.6 mm

JL

 120 mm

jL

 75 mm

aLmin

 20 mm 1

aLmax

 61 mm 1

aRmin

 20 mm きょり 1

aRmax

 61 mm 1

H1

 11.5 mm

H4

 71.2 mm

H5

 15 mm

T5

 20 mm

h

 53.8 mm

h1

 28.8 mm

ホーム・ページ1

 0.5 mm 上限公差

ホーム・ページ1

 -0.5 mm 許容度の低下

G2

 M14

G2MA

 220 Nm 最大締付トルク²

K1

 M16

K1MA

 340 Nm 最大締付トルク

d1

 14.5 mm

N2max

 6 mm 3

JL5

 43.8 mm 4

A3

 29.6 mm

GS

 M4x4

O

 18x1,5 OリングDIN 3771

≈m

 0 kg テキスト.製品.重量
