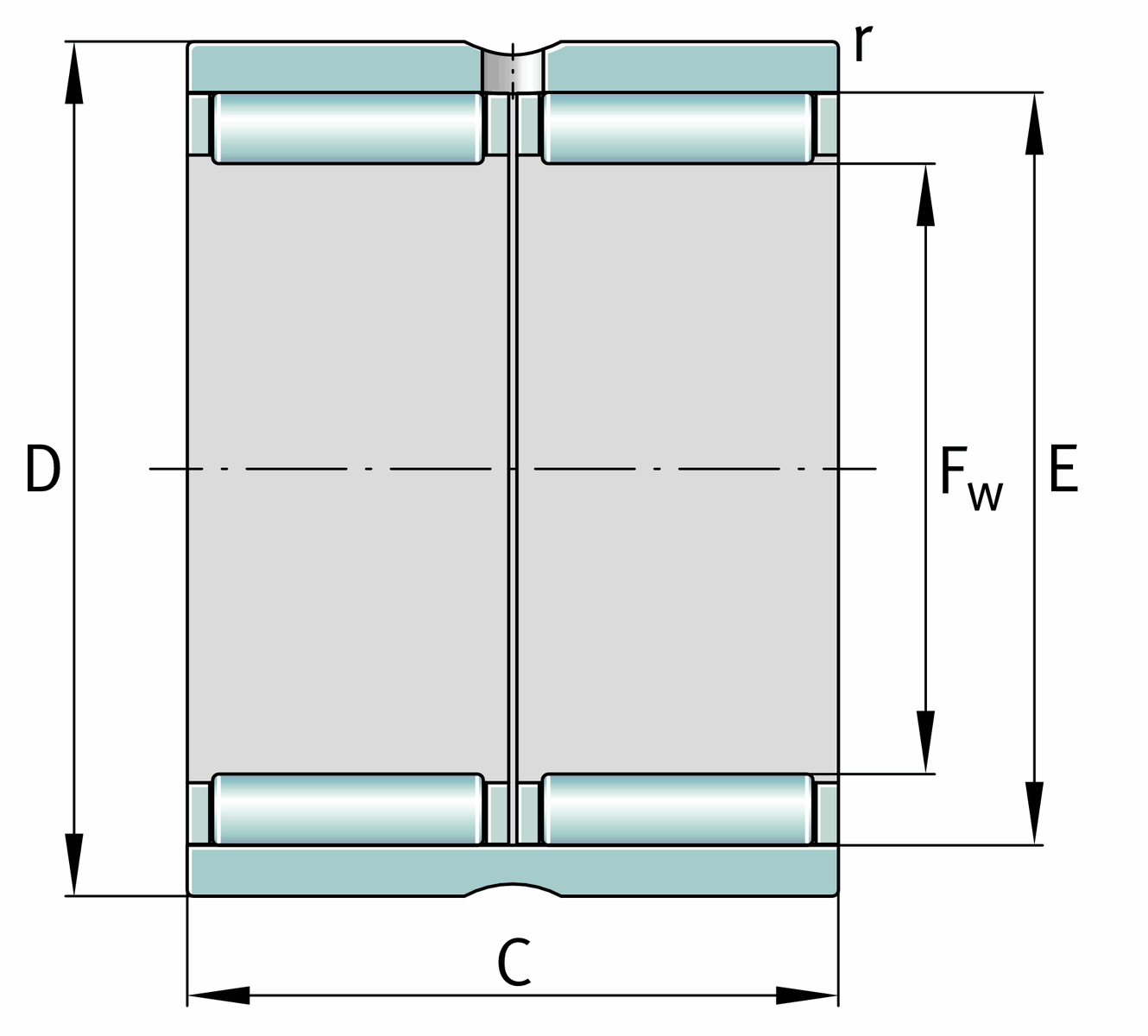

主なサイズとパフォーマンスデータ

Fw

 25 mm

D

 35 mm

C

 26 mm

Cr

 21900 N

Cor

 37000 N

Cur

 6100 N

基準速度

 11200 rpm

げんかいそくど

 18100 rpm

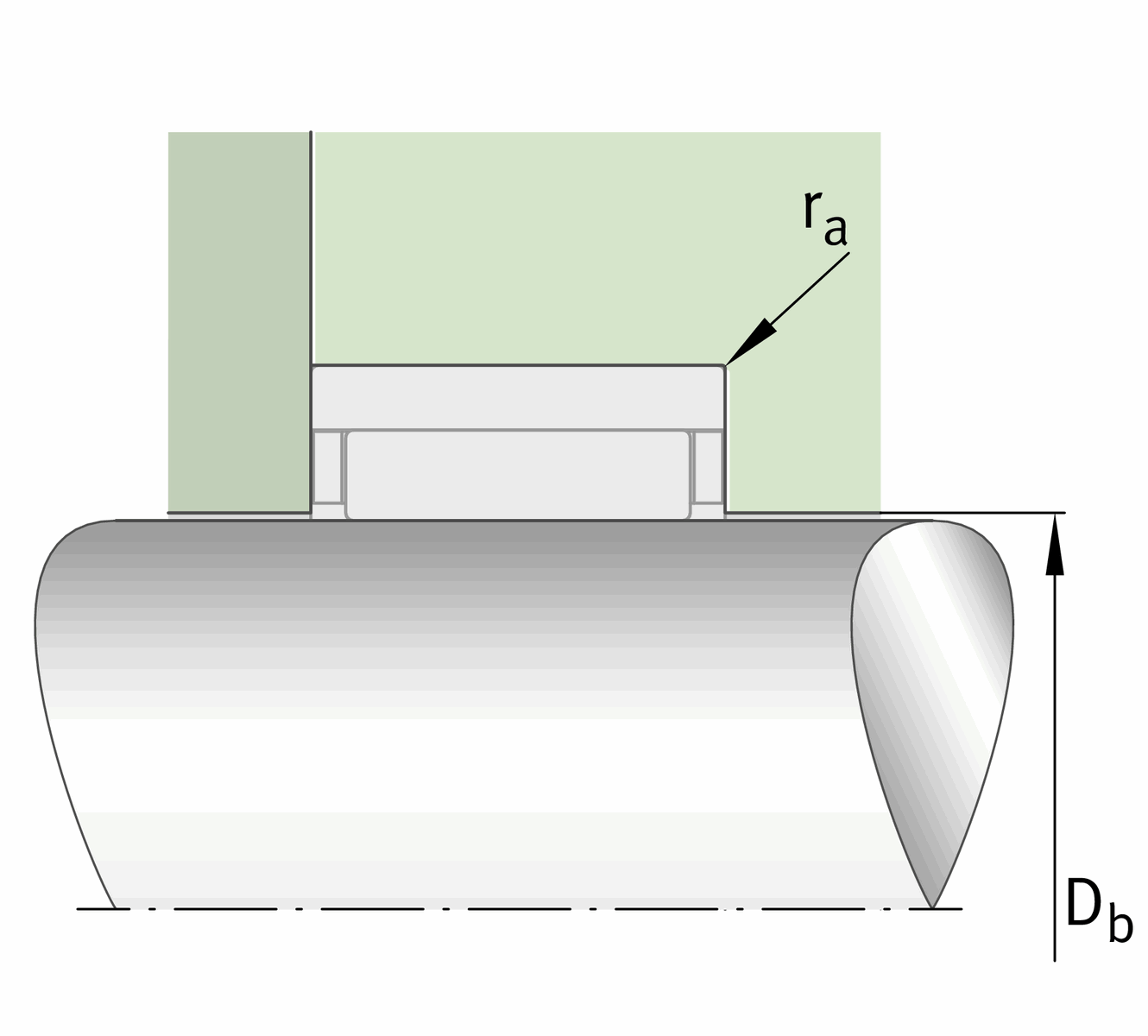

取り付け寸法

E

 29 mm そとがわ raceway ちょつけい

Db

 25.6 mm Axial Guide NK / Housing 肩 Diameter

r min

 0.3 mm 最小面取り寸法

db

 28.4 mm Axial guide NK/挡肩 ちょつけい

Da

 29.5 mm そとがわ 肩 ちょつけい

ra max

 0.3 mm 最大ポケット半径

寸法すんぽう

E

 29 mm そとがわ かっそうろ ちょつけい

Db

 25.6 mm Axial Guide NK / じゅうたく 肩Diameter

r min

 0.3 mm 最小面取り寸法

db

 28.4 mm Axial guide NK/挡肩 ちょつけい

Da

 29.5 mm 外側肩部 ちょつけい

ra max

 0.3 mm 最大ポケット半径

おんどはんい

T min

 -30 °C 最低動作温度

T max

 120 °C 最高動作温度
