主なサイズとパフォーマンスデータ

Fw

 5 mm

D

 10 mm

C

 8 mm

Cr

 2650 N

Cor

 1920 N

Cur

 300 N

基準速度

 53000 rpm

げんかいそくど

 39000 rpm

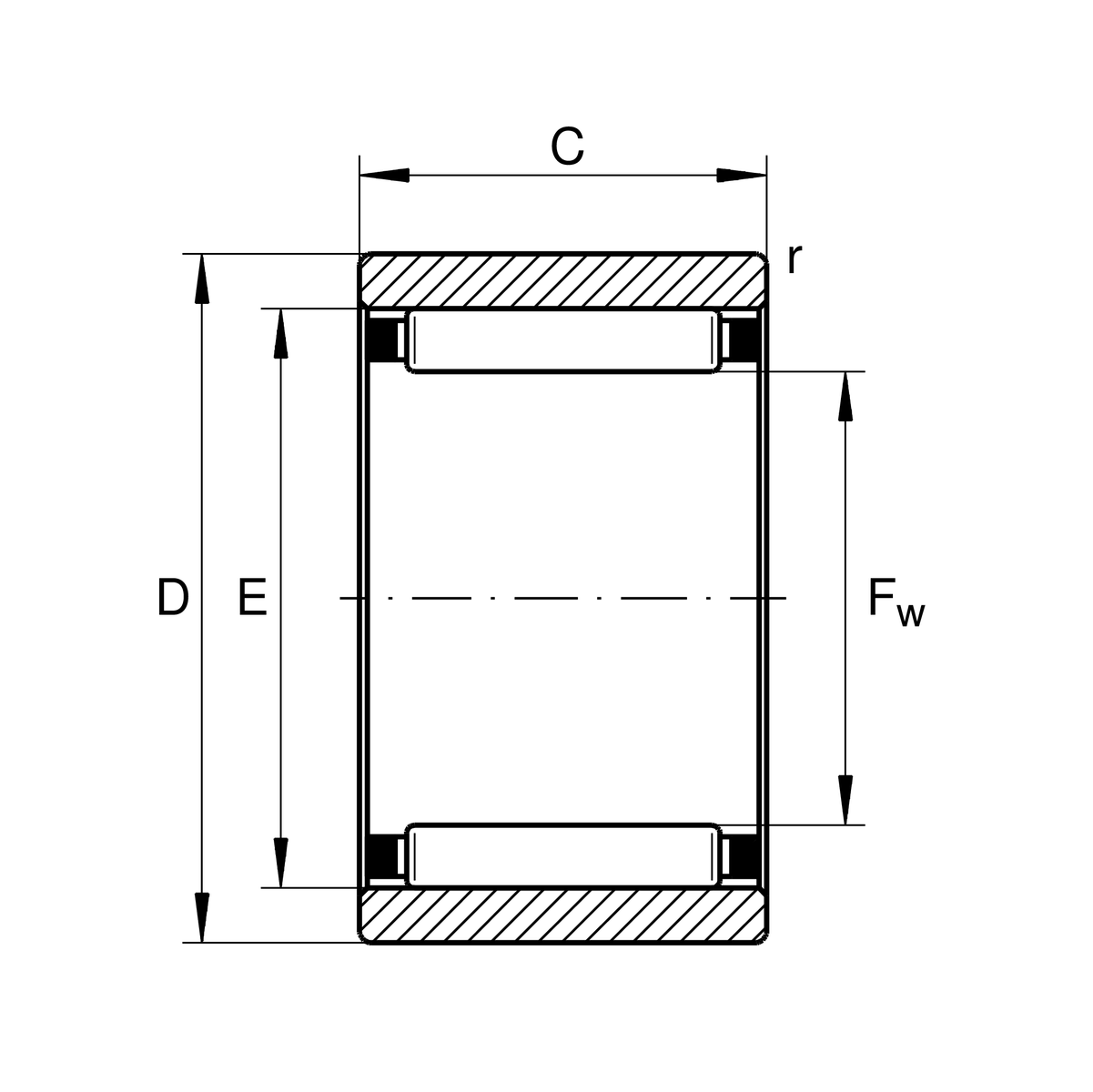

取り付け寸法

E

 8 mm そとがわ raceway ちょつけい

Db

 5.3 mm Axial Guide NK / Housing 肩 Diameter

r min

 0.15 mm 最小面取り寸法

db

 7.7 mm Axial guide NK/挡肩 ちょつけい

Da

 8.3 mm そとがわ 肩 ちょつけい

ra max

 0.1 mm 最大ポケット半径

寸法すんぽう

E

 8 mm そとがわ かっそうろ ちょつけい

Db

 5.3 mm Axial Guide NK / じゅうたく 肩Diameter

r min

 0.15 mm 最小面取り寸法

db

 7.7 mm Axial guide NK/挡肩 ちょつけい

Da

 8.3 mm 外側肩部 ちょつけい

ra max

 0.1 mm 最大ポケット半径

おんどはんい

T min

 -20 °C 最低動作温度

T max

 120 °C 最高動作温度
