主なサイズとパフォーマンスデータ

d

 25.4 mm

D

 52 mm

B

 27 mm

Cr

 14900 N

Cor

 7800 N

Cur

 410 N

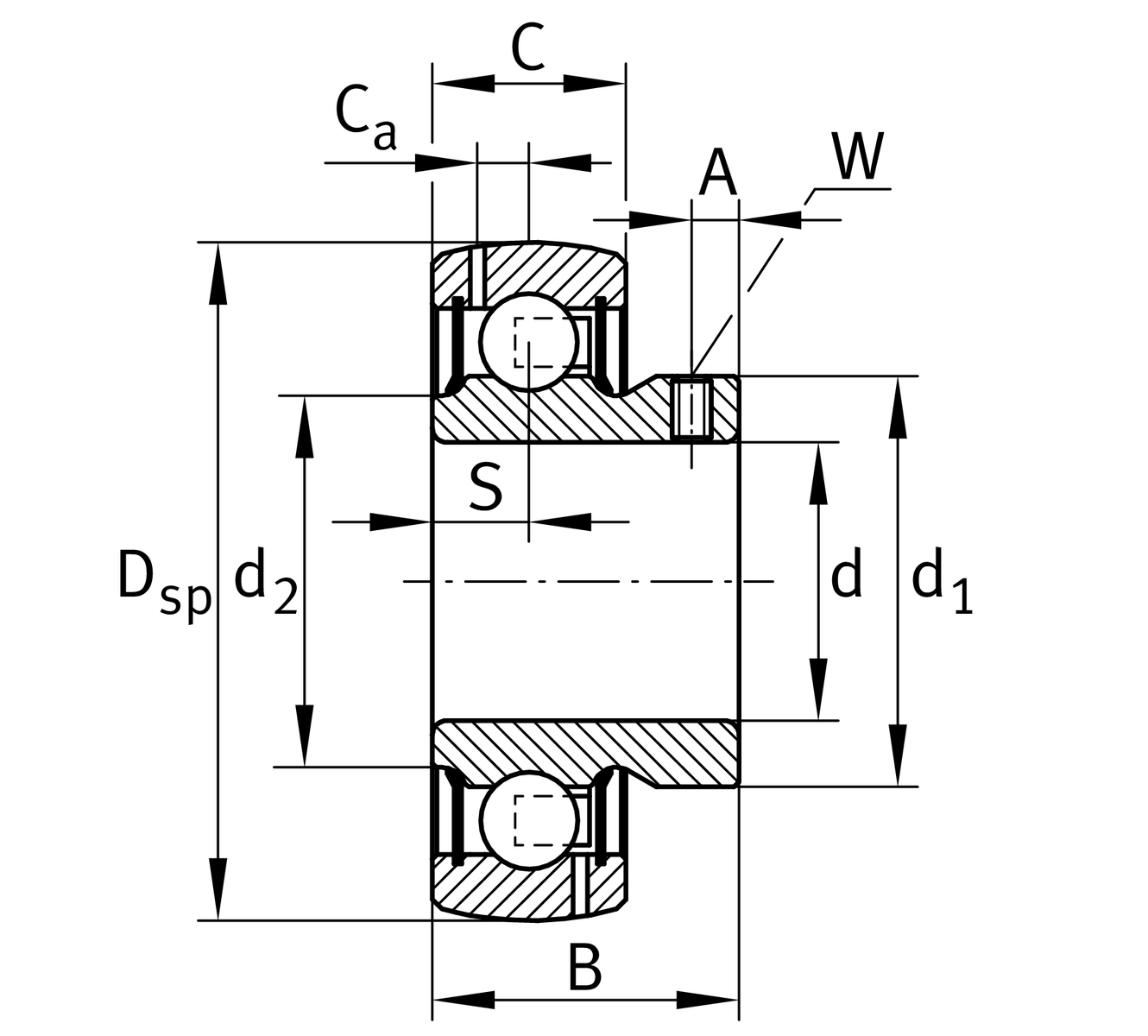

取り付け寸法

C

 19 mm 外輪幅

C2

 21.7 mm フルシール 幅

S

 18.8 mm かっそうろきょり

d1

 46.8 mm 内輪フランジ直径

D1

 60.3 mm シールの外外外径

d3

 55 mm 外径 of エキセントリック スリーブ/ロックナット

W

 5 mm 平面の幅

寸法すんぽう

C

 19 mm 外輪幅

C2

 21.7 mm トータルシール幅

S

 18.8 mm かっそうろきょり

d1

 46.8 mm 内輪フランジ直径

D1

 60.3 mm に印を押す外径

d3

 55 mm 外径 偏心スリーブ/ロックナット

W

 5 mm 平面の幅

けいさんけいすう

f0

 13.8 けいさんけいすう
