主なサイズとパフォーマンスデータ

d

 31.75 mm

D

 62 mm

B

 38.1 mm

Cr

 19500 N

Cor

 11300 N

Cur

 520 N

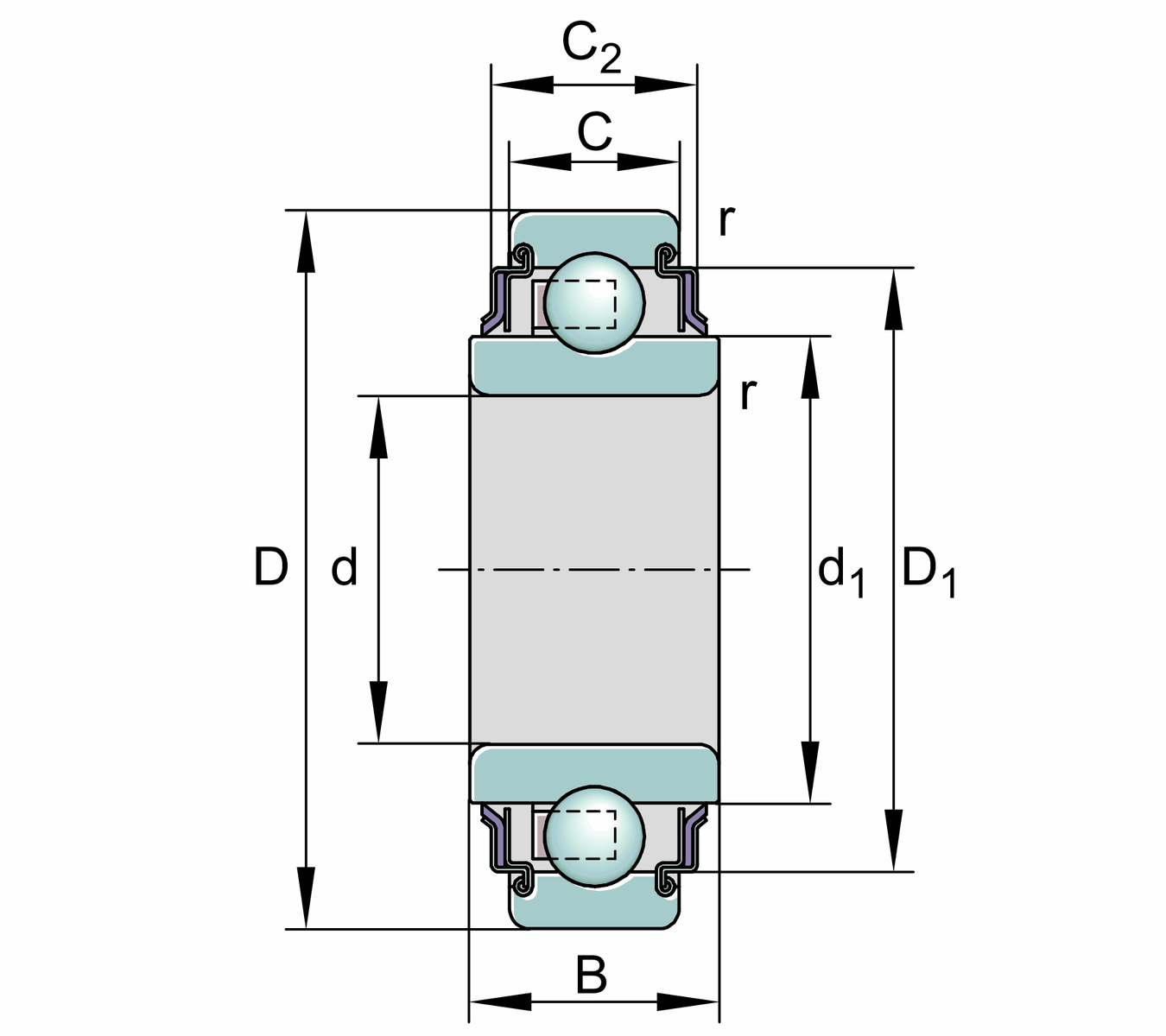

取り付け寸法

C

 14 mm 外輪幅

C2

 16.6 mm フルシール 幅

S

 17.1 mm かっそうろきょり

d1

 27.6 mm 内輪フランジ直径

D1

 37.4 mm シールの外外外径

Ca

 4 mm きょりto じゅんかつ 穴

d3

 33 mm 外径 of エキセントリック スリーブ/ロックナット

W

 3 平面の幅

寸法すんぽう

C

 14 mm 外輪幅

C2

 16.6 mm トータルシール幅

S

 17.1 mm かっそうろきょり

d1

 27.6 mm 内輪フランジ直径

D1

 37.4 mm に印を押す外径

Ca

 4 mm きょり to じゅんかつ 穴

d3

 33 mm 外径 偏心スリーブ/ロックナット

W

 3 平面の幅

けいさんけいすう

f0

 13.1 けいさんけいすう
