主なサイズとパフォーマンスデータ

d

 25 mm

D

 71.5 mm

B1

 31 mm

B2

 36 mm

Cr

 14000 N

Cor

 7800 N

Cur

 410 N

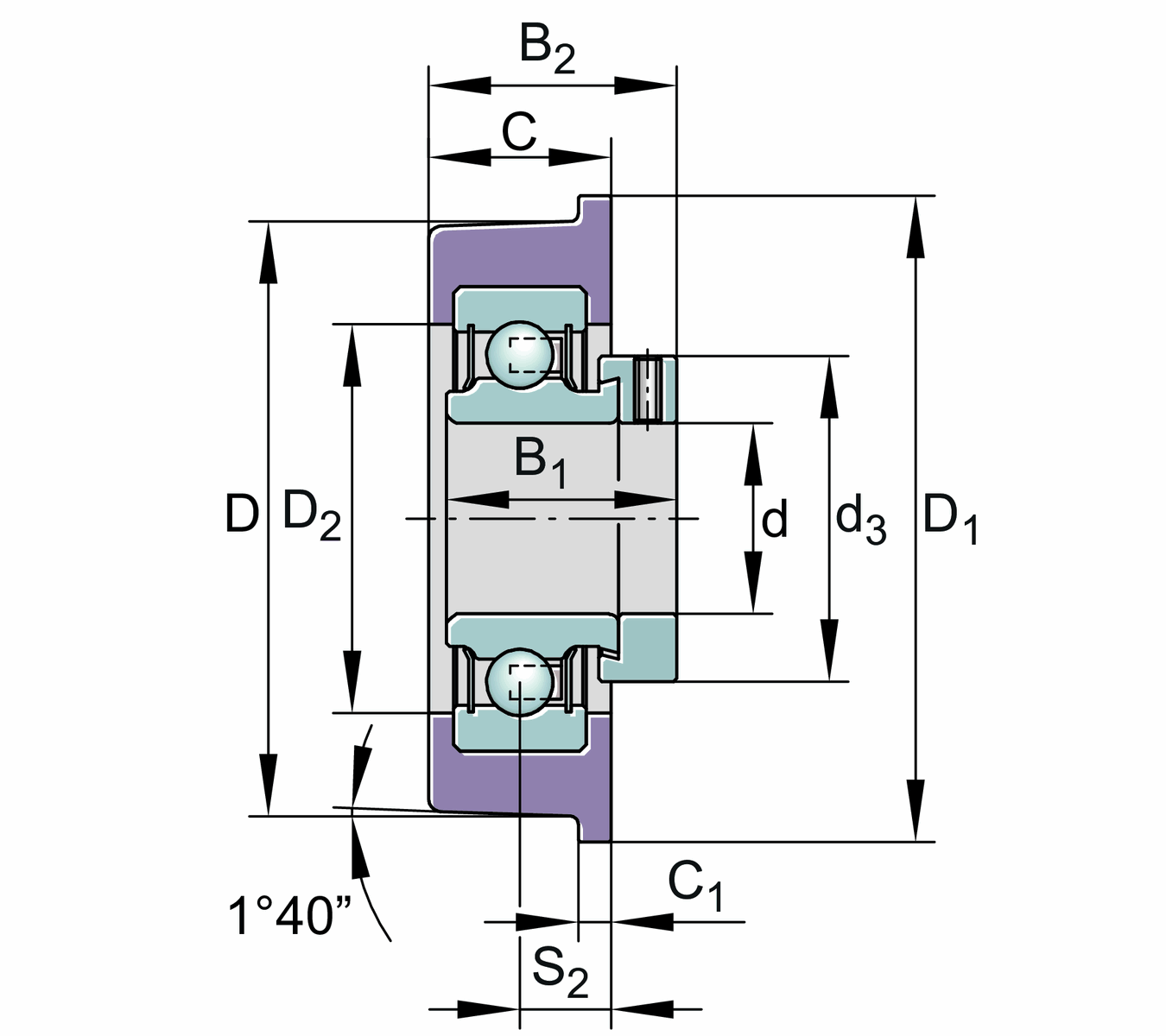

取り付け寸法

C

 15 mm 外輪幅

C2

 16.7 mm フルシール 幅

S

 17.5 mm かっそうろきょり

d1

 33.8 mm 内輪フランジ直径

D1

 42.5 mm シールの外外外径

d3

 37.5 mm 外径 of エキセントリック スリーブ/ロックナット

W

 3 平面の幅

寸法すんぽう

C

 15 mm 外輪幅

C2

 16.7 mm トータルシール幅

S

 17.5 mm かっそうろきょり

d1

 33.8 mm 内輪フランジ直径

D1

 42.5 mm に印を押す外径

d3

 37.5 mm 外径 偏心スリーブ/ロックナット

W

 3 平面の幅

けいさんけいすう

f0

 13.8 けいさんけいすう
