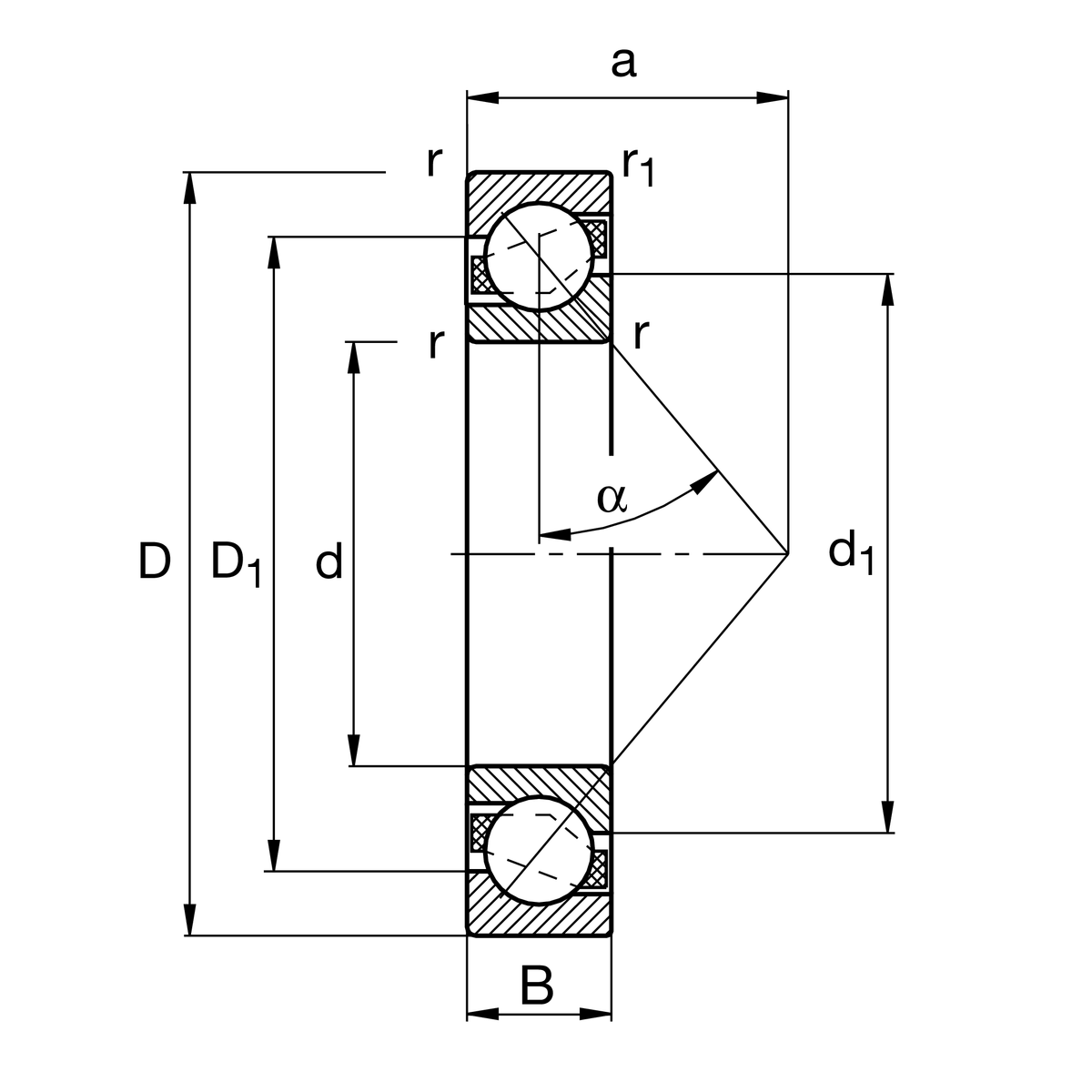

主なサイズとパフォーマンスデータ

d

 1500 mm

D

 1820 mm

B

 140 mm

基準速度

 198 rpm

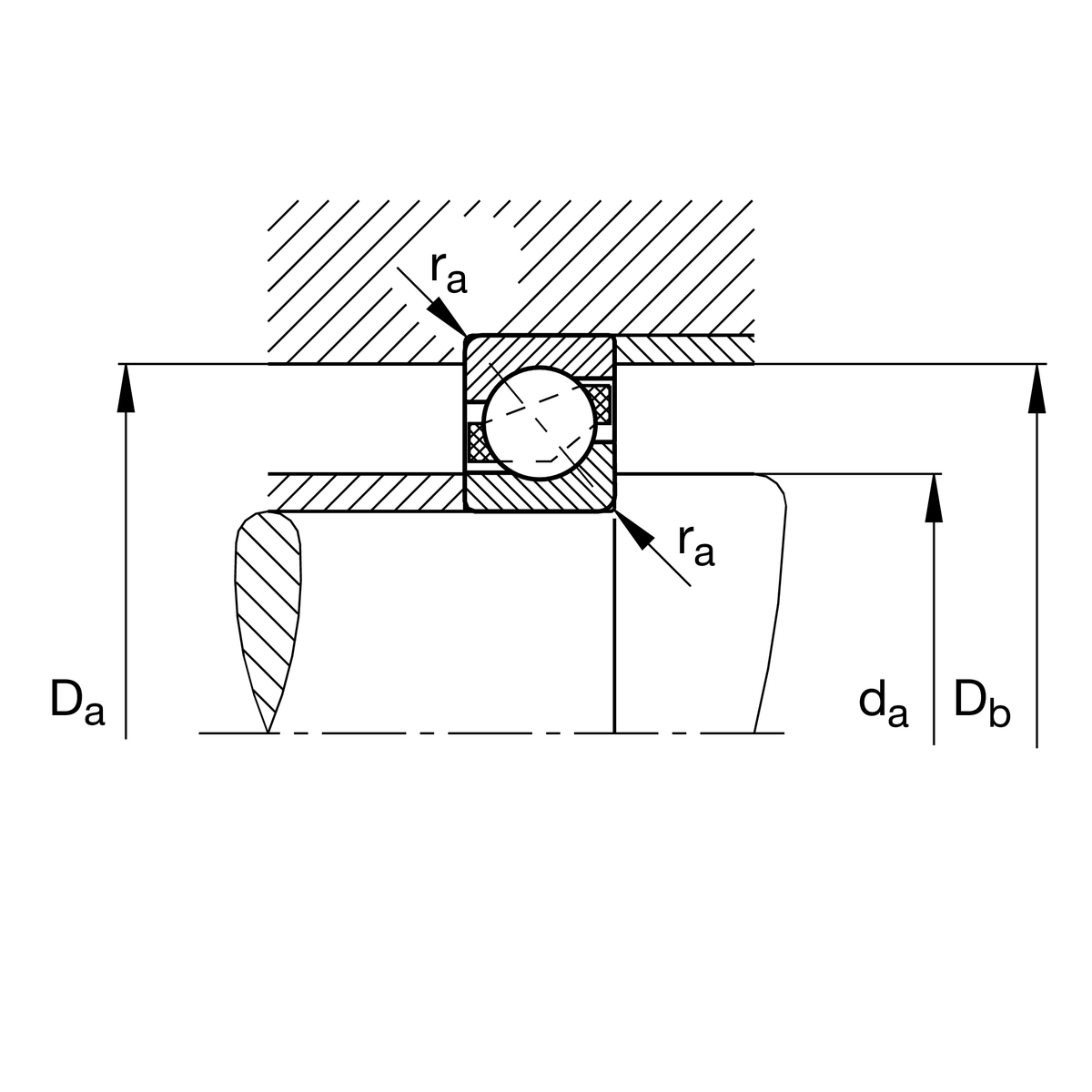

取り付け寸法

da min

 1,528 mm 軸径が最小 ちょつけい

r min

7.5 mm 最小面取り寸法

Da max

 1,792 mm 住宅の最大金額

r1 min

 4 mm 最小面取り寸法

D1

 1,704.2 mm 内輪リブ直径

Db max

 1,805.4 mm 最大 ちょつけい of そとがわ

ra max

 6 mm 最大ポケット半径

ra1 max

 3 mm 最大ポケット半径

d1

 1,620.75 mm 内輪リブ直径

a

 479 mm あつりょくすいさき

α

 30 ° せっしょくかく

寸法すんぽう

da min

 1,528 mm 軸肩最小値 ちょつけい

r min

7.5 mm 最小面取り寸法

Da max

 1,792 mm 住宅路肩の最大幅

r1 min

 4 mm 最小面取り寸法

D1

 1,704.2 mm 内輪リブ直径

Db max

 1,805.4 mm 最大 ちょつけい アウタリング

ra max

 6 mm 最大ポケット半径

ra1 max

 3 mm 最大ポケット半径

d1

 1,620.75 mm 内輪リブ直径

a

 479 mm あつりょくすいさき きょり

α

 30 ° せっしょくかく

おんどはんい

T min

 -30 °C 最低動作温度

T max

 200 °C 最高動作温度
