主なサイズとパフォーマンスデータ

d

 279.4 mm

D

 304.8 mm

B

 12.7 mm

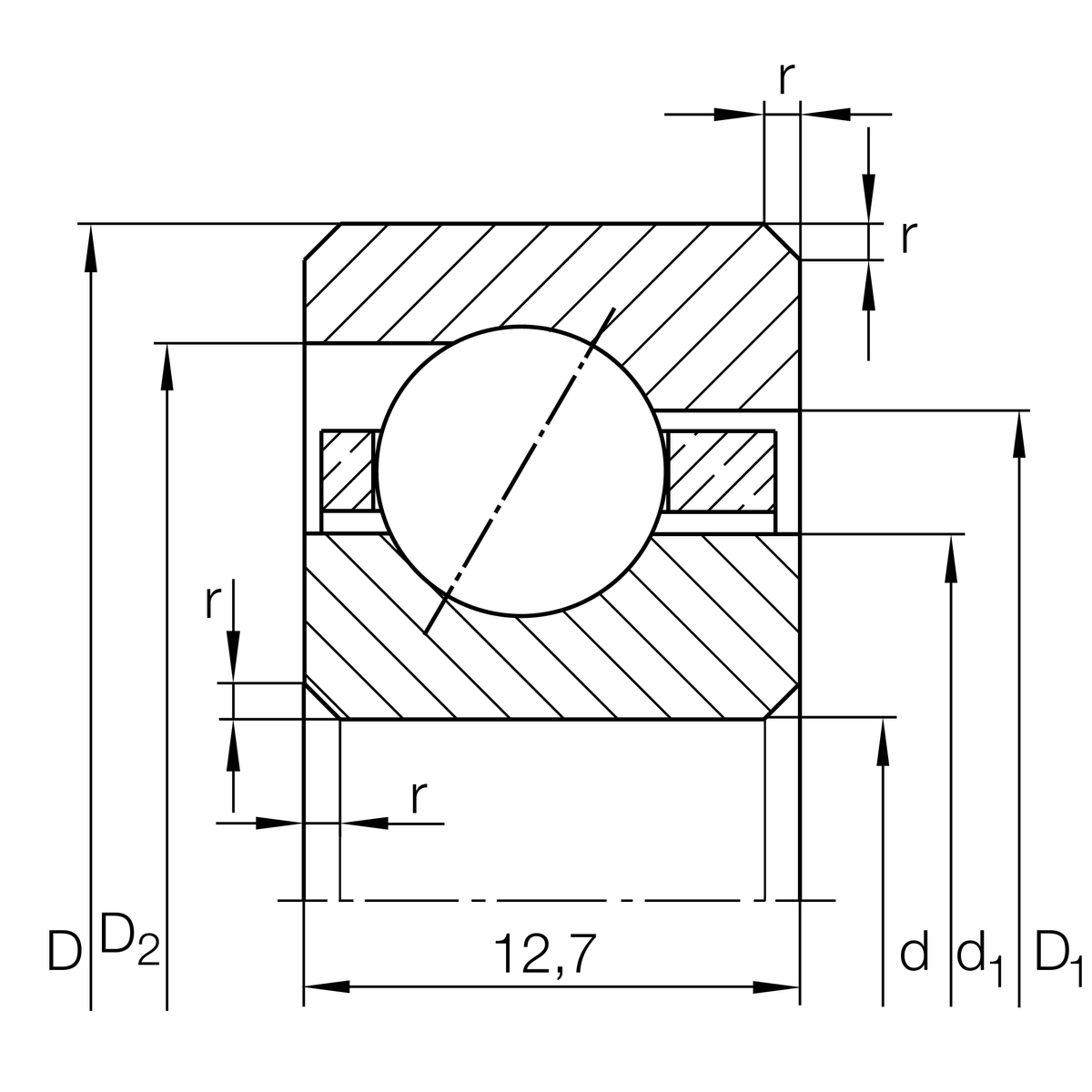

取り付け寸法

r min

 1.5 mm 最小 面取り次元＃ジゲン＃

d1

 288.8 mm インナリング肩 ちょつけい

D1

 295.4 mm そとがわ 肩 ちょつけい

D2

 297.9 mm そとがわ せばめる プレート枚 ちょつけい

α

 30 ° せっしょくかく

寸法すんぽう

r min

 1.5 mm 最小 面取り次元＃ジゲン＃

d1

 288.8 mm インナリング 肩 ちょつけい

D1

 295.4 mm 外側肩部 ちょつけい

D2

 297.9 mm そとがわ に板金をはる ちょつけい

α

 30 ° せっしょくかく

おんどはんい

T min

 -30 °C 最低動作温度

T max

 120 °C 最高動作温度
