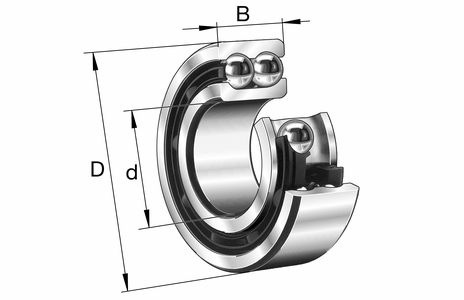

主なサイズとパフォーマンスデータ

d

 100 mm

D

 180 mm

B

 60.3 mm

基準速度

 4400 rpm

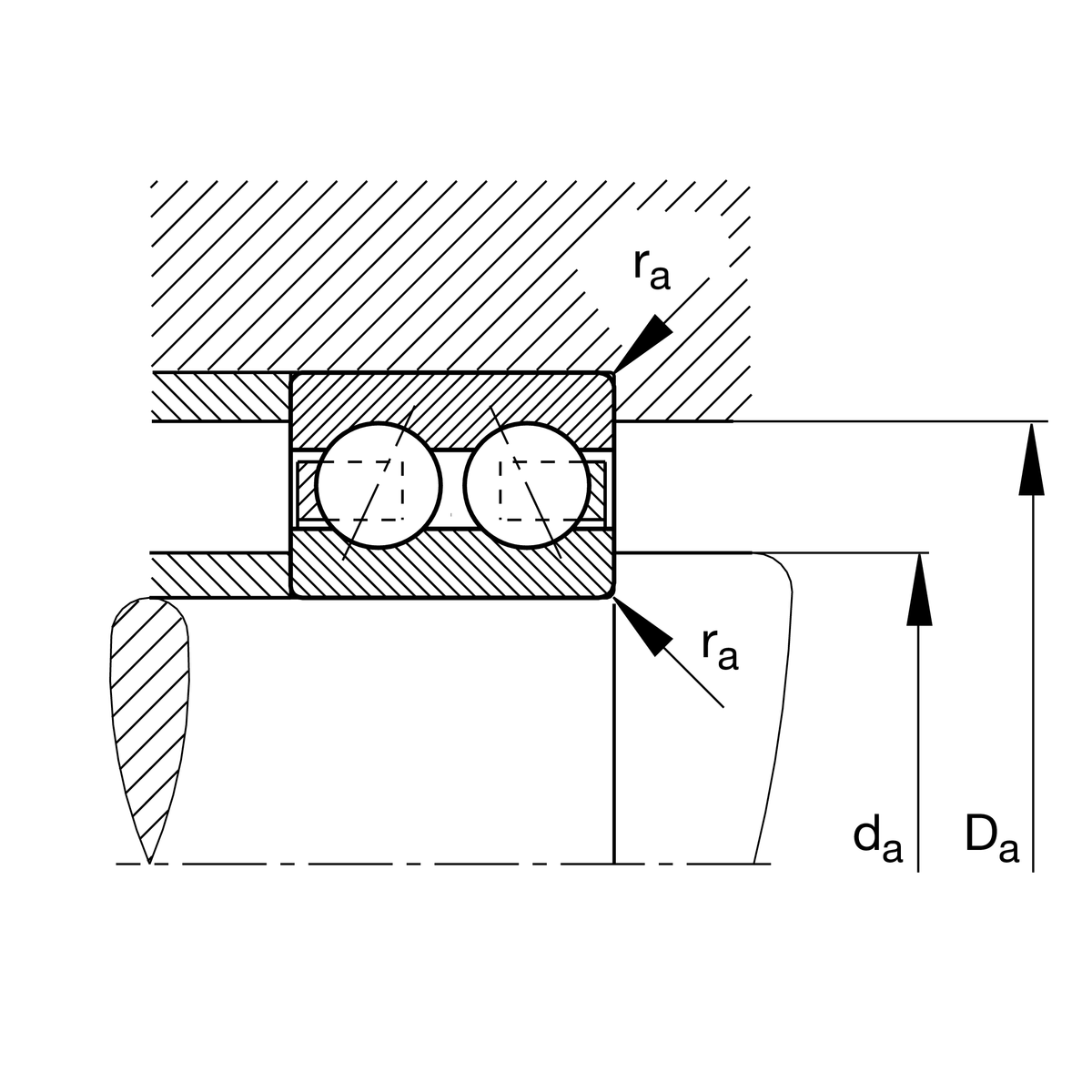

取り付け寸法

da min

 112 mm 軸径が最小 ちょつけい

r min

 2.1 mm 最小面取り寸法

D1

 155.7 mm 内輪リブ直径

Da max

 168 mm 住宅の最大金額

ra max

2.1 mm 最大ポケット半径

D2

 157.4 mm ポケットから外輪内径

d1

 124.7 mm 内輪リブ直径

d2

 121.3 mm スラストワッシャ直径

a

 91.3 mm あつりょくすいさき

α

 25 ° せっしょくかく

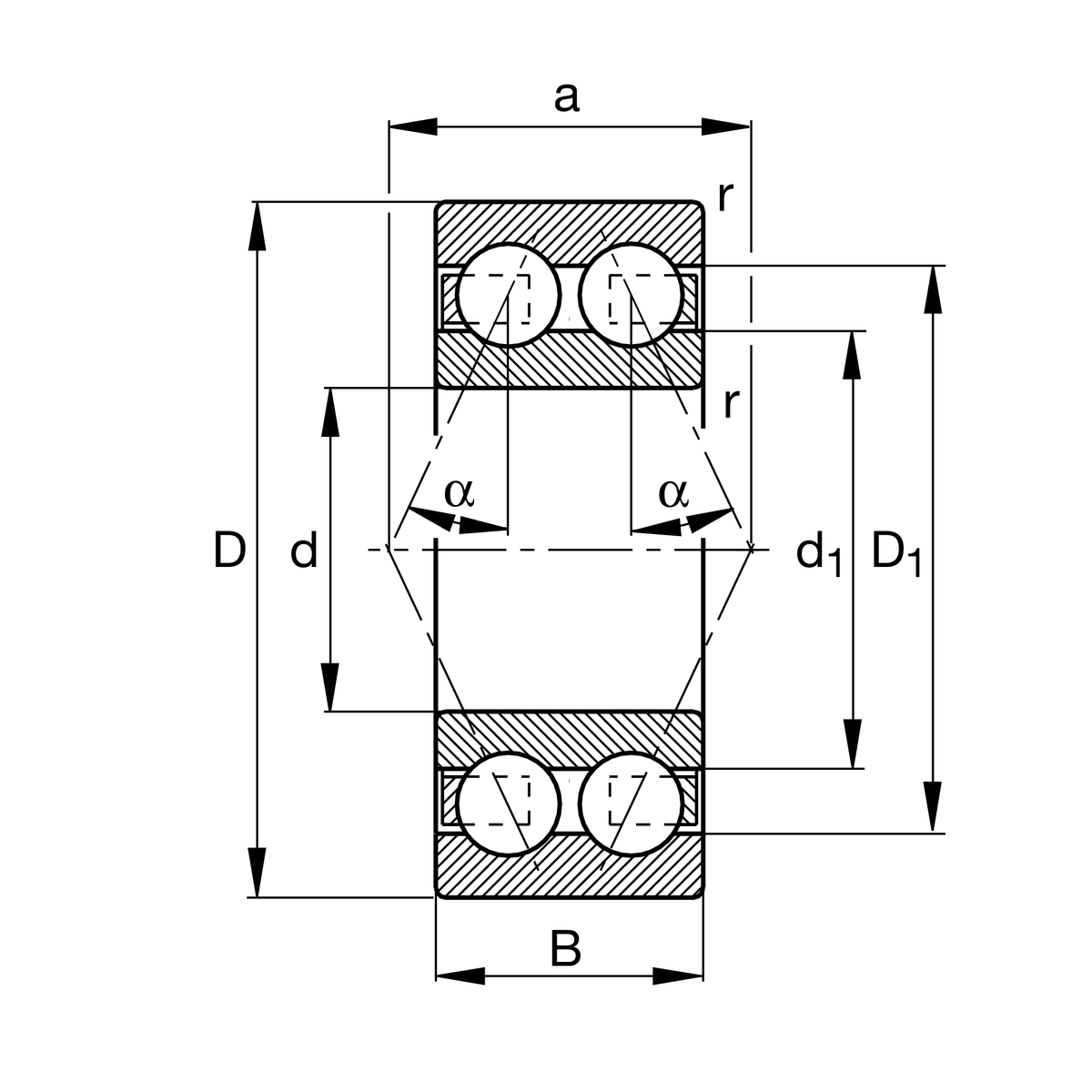

寸法すんぽう

da min

 112 mm 軸肩最小値 ちょつけい

r min

 2.1 mm 最小面取り寸法

D1

 155.7 mm 内輪リブ直径

Da max

 168 mm 住宅路肩の最大幅

ra max

2.1 mm 最大ポケット半径

D2

 157.4 mm ポケットから外輪内径

d1

 124.7 mm 内輪リブ直径

d2

 121.3 mm スラストワッシャ直径

a

 91.3 mm あつりょくすいさき きょり

α

 25 ° せっしょくかく

おんどはんい

T min

 -20 °C 最低動作温度

T max

 120 °C 最高動作温度
