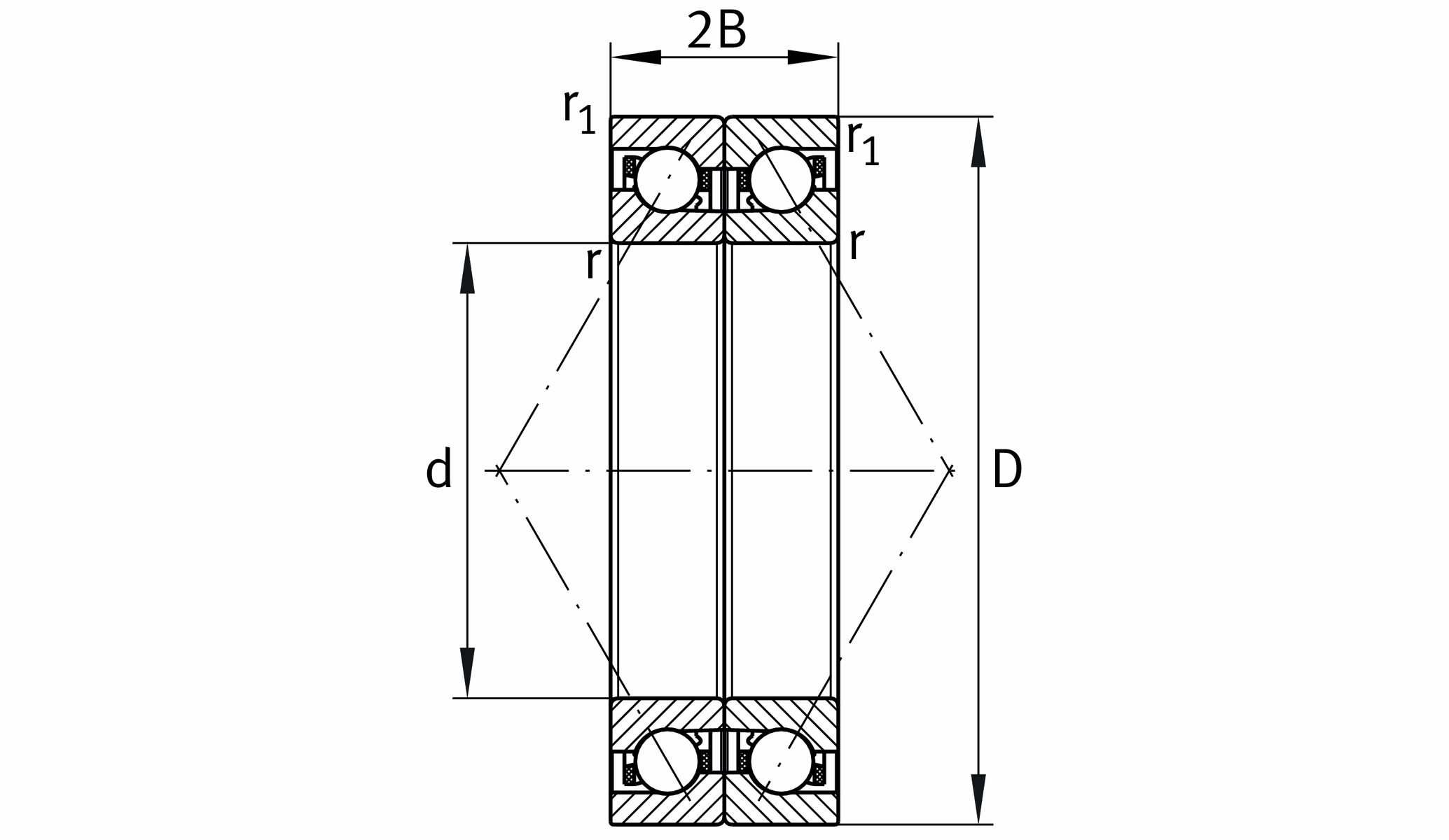

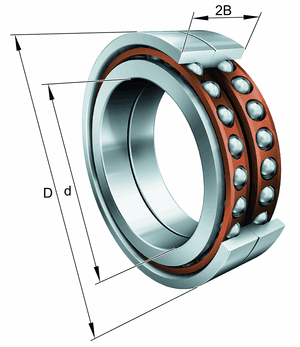

主なサイズとパフォーマンスデータ

d

 95 mm

D

 145 mm

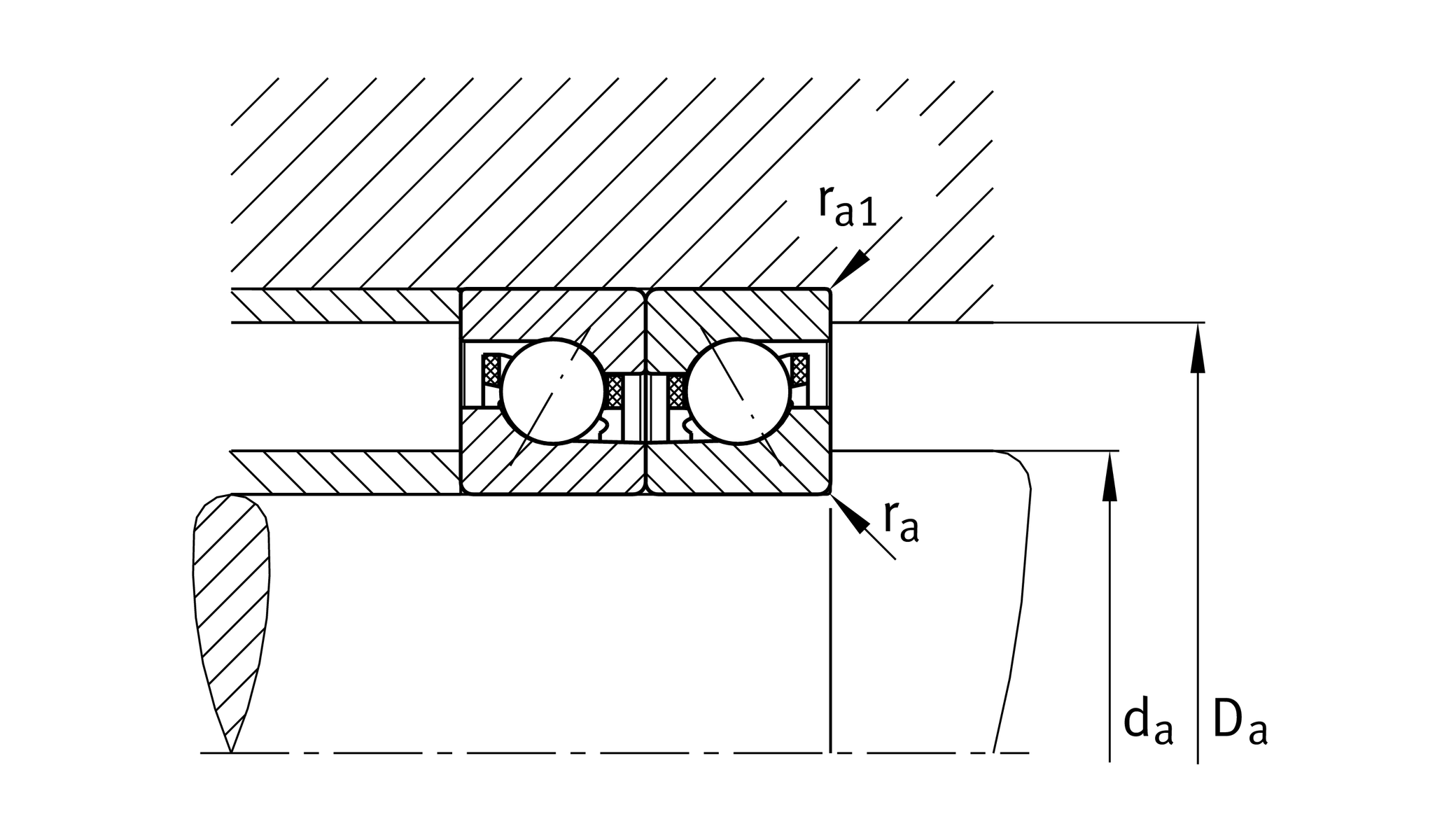

取り付け寸法

da

 107 mm ショルダ直径

r min

 0.6 mm 最小面取り寸法

da

 h12 シャフトショルダークリアランス直径

r1

 0.6 mm 最小面取り寸法

da

 133 mm そとがわ 肩 ちょつけい

α0

 40 ° せっしょくかく

Da

 H12 外輪クリアランス肩部直径

ra max

 0.6 mm 最大ポケット半径

ra1

 0.6 mm 最大アンダーカット半径ra 1

寸法すんぽう

da

 107 mm ショルダ直径

r min

 0.6 mm 最小面取り寸法

da

 h12 シャフトショルダークリアランス直径

r1

 0.6 mm 最小面取り寸法

da

 133 mm 外側肩部 ちょつけい

α0

 40 ° せっしょくかく

Da

 H12 外輪クリアランス肩部直径

ra max

 0.6 mm 最大ポケット半径

ra1

 0.6 mm 最大アンダーカット半径ra 1

おんどはんい

T min

 -30 °C 最低動作温度

T max

 100 °C 最高動作温度
