3316-BD-XL-2HRS-TVH - 深溝玉軸受 - Domax、Domaxベアリング、日本東吉工業株式会社。

要求情報リストに戻る

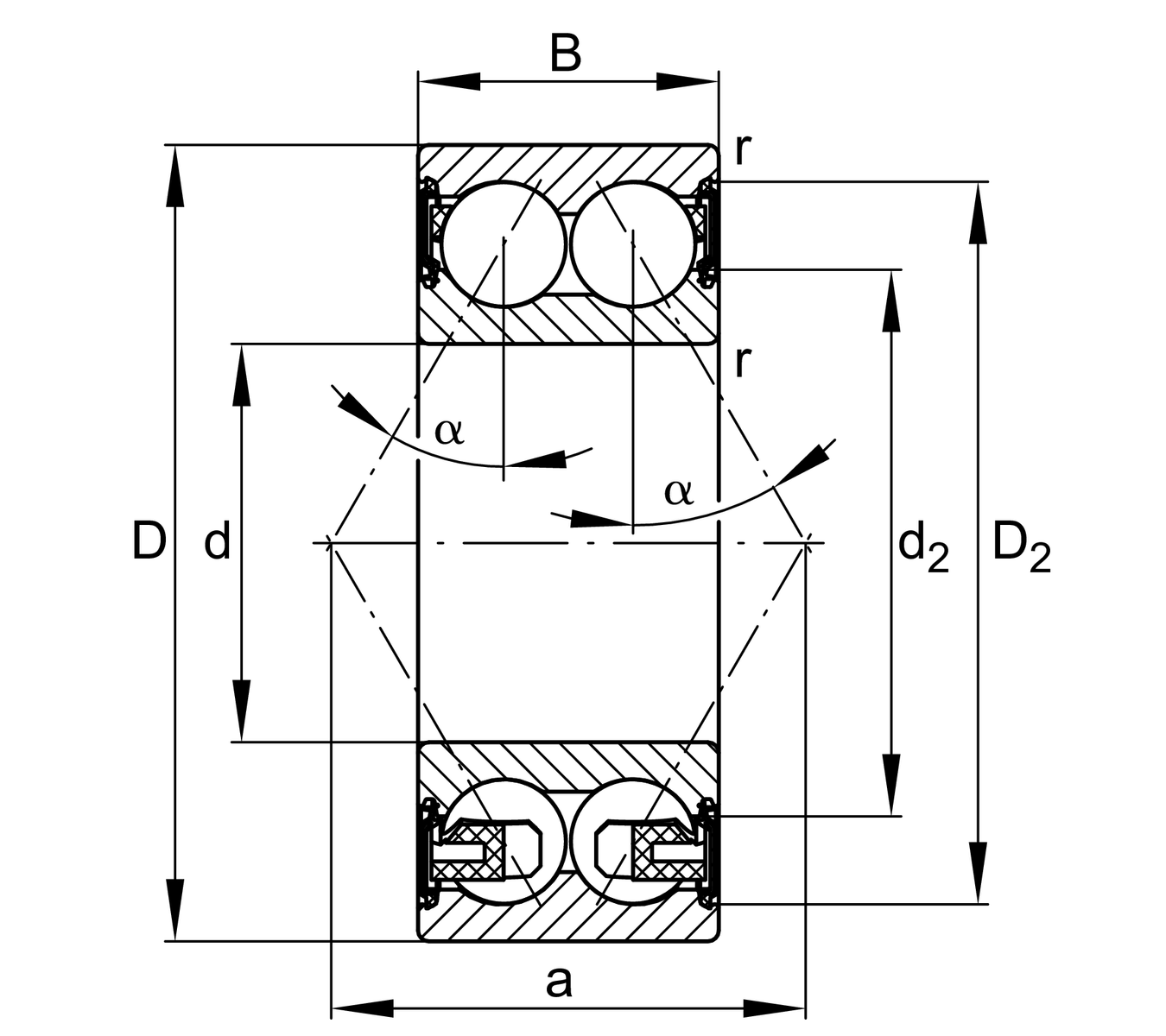

主なサイズとパフォーマンスデータ

d	80 mm
D	170 mm
B	68.3 mm

取り付け寸法

da min	92 mm	軸径が最小ちょつけい
r min	2.1 mm	最小面取り寸法
Da max	158 mm	住宅の最大金額
ra max	2.1 mm	最大ポケット半径
D2	151.9 mm	ポケットから外輪内径
d2	114 mm	スラストワッシャ直径
a	100.8 mm	あつりょくすいさき
α	30 °	せっしょくかく

寸法すんぽう

da min	92 mm	軸肩最小値ちょつけい
r min	2.1 mm	最小面取り寸法
Da max	158 mm	住宅路肩の最大幅
ra max	2.1 mm	最大ポケット半径
D2	151.9 mm	ポケットから外輪内径
d2	114 mm	スラストワッシャ直径
a	100.8 mm	あつりょくすいさききょり
α	30 °	せっしょくかく

おんどはんい

T min	-20 °C	最低動作温度
T max	100 °C	最高動作温度
