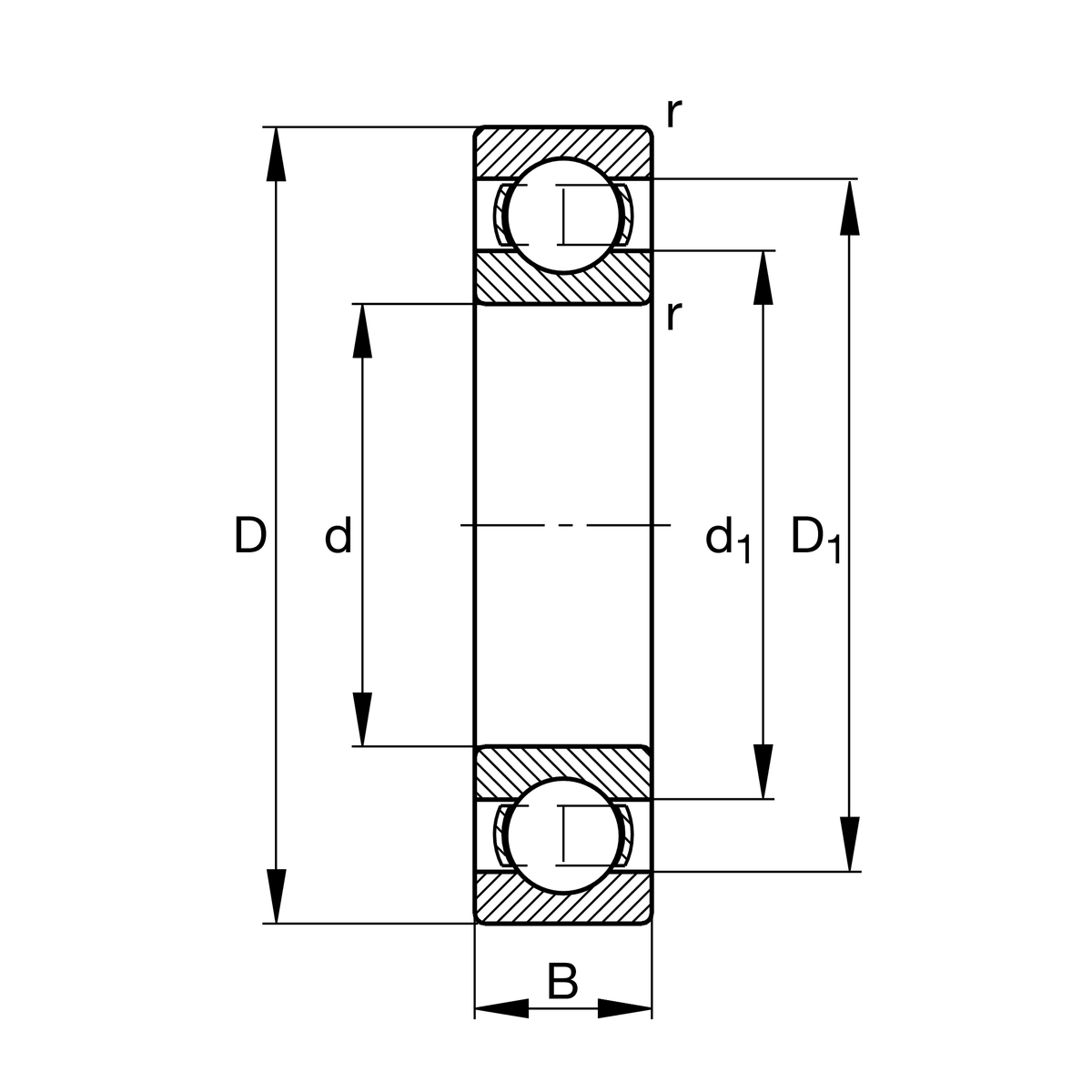

主なサイズとパフォーマンスデータ

d

 17 mm

D

 26 mm

B

 5 mm

Cr

 2230 N

Cor

 1460 N

Cur

 67 N

基準速度

 17100 rpm

げんかいそくど

 41500 rpm

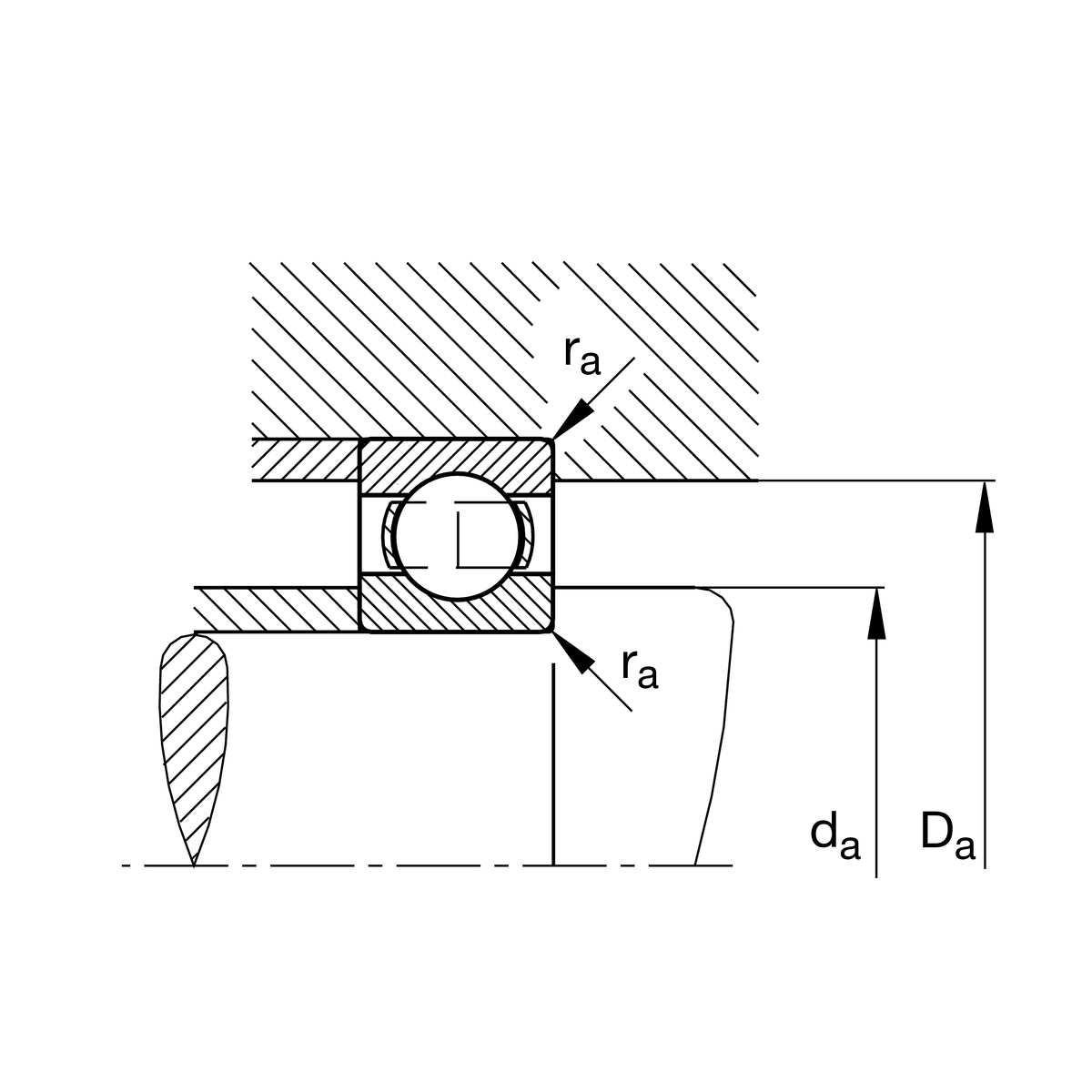

取り付け寸法

da min

 19 mm シャフトショルダーの最小直径

rmin

 0.3 mm 最小面取り寸法

Da max

 24 mm 軸受座肩部の最大直径

ra max

0.3 mm 最大キャビティ半径

D2

 24.2 mm 溝から外輪までの内径

d2

 18.8 mm スラストワッシャ直径

寸法すんぽう

da min

 19 mm シャフトショルダーの最小直径

rmin

 0.3 mm 最小面取り寸法

Da max

 24 mm 軸受座肩部の最大直径

ra max

0.3 mm 最大キャビティ半径

D2

 24.2 mm 溝から外輪までの内径

d2

 18.8 mm スラストワッシャ直径

おんどはんい

Tmin

 -30 °C 最低動作温度

Tmax

 100 °C 最高動作温度

けいさんけいすう

f0

 16.1 けいさんけいすう
