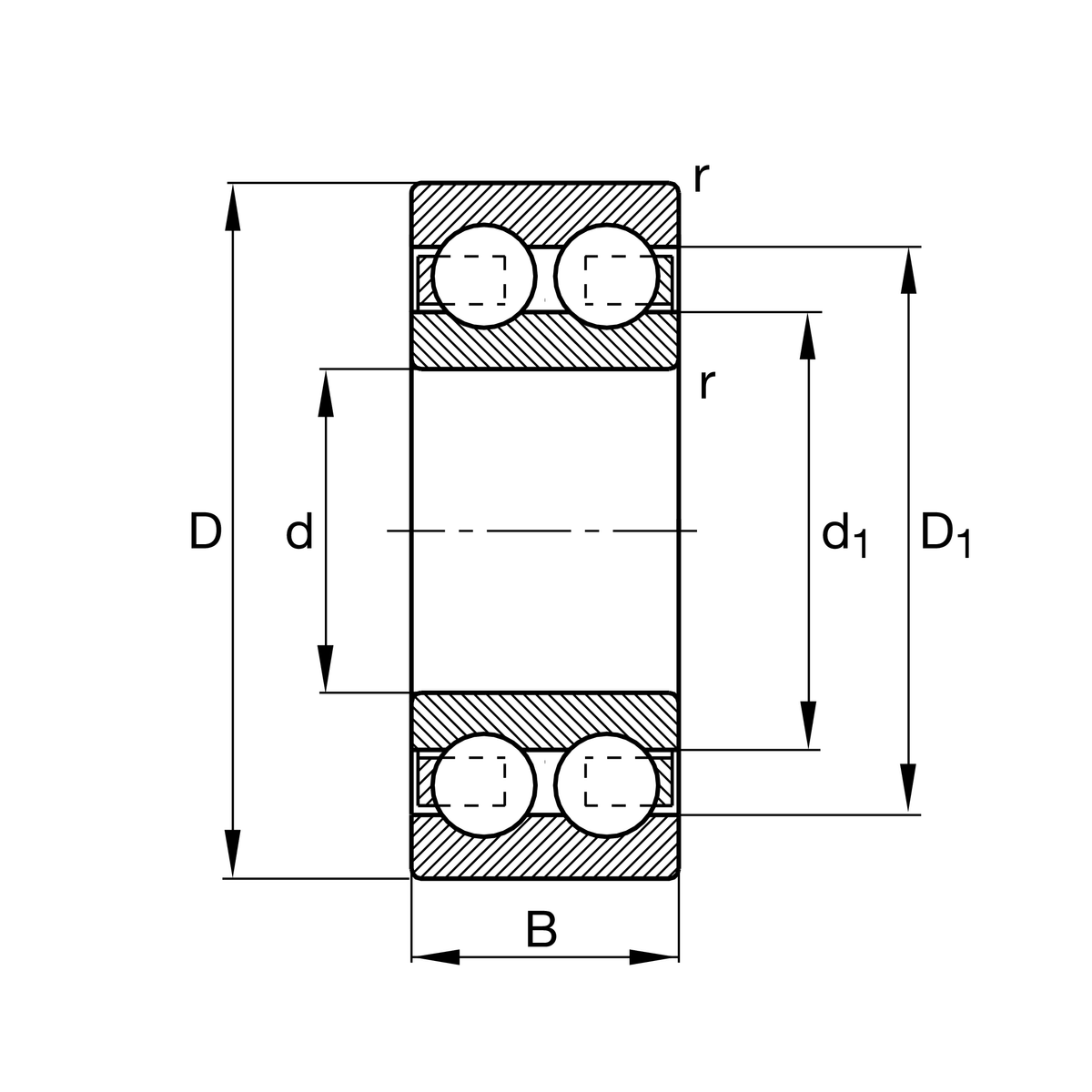

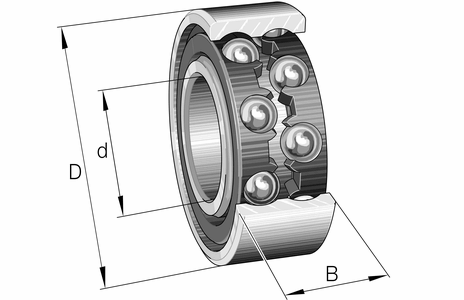

主なサイズとパフォーマンスデータ

d

 10 mm

D

 30 mm

B

 14 mm

Cr

 8300 N

Cor

 4750 N

Cur

 247 N

基準速度

 21600 rpm

げんかいそくど

 21800 rpm

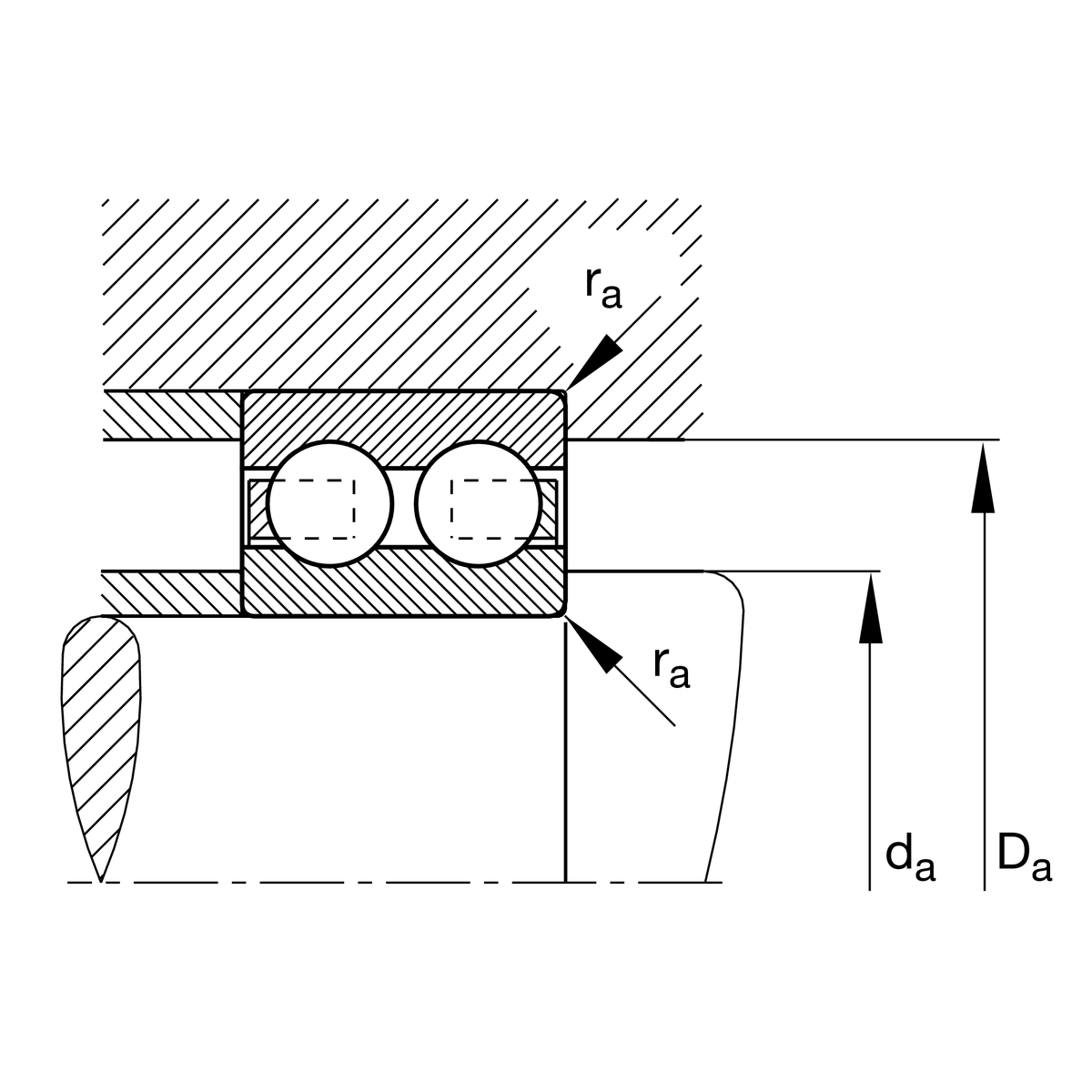

取り付け寸法

da min

 10.4 mm シャフトショルダーの最小直径

rmin

 0.2 mm 最小面取り寸法

Da max

 15.6 mm 軸受座肩部の最大直径

ra max

0.2 mm 最大キャビティ半径

D2

 15.2 mm 溝から外輪までの内径

d2

 10.7 mm スラストワッシャ直径

寸法すんぽう

da min

 10.4 mm シャフトショルダーの最小直径

rmin

 0.2 mm 最小面取り寸法

Da max

 15.6 mm 軸受座肩部の最大直径

ra max

0.2 mm 最大キャビティ半径

D2

 15.2 mm 溝から外輪までの内径

d2

 10.7 mm スラストワッシャ直径

おんどはんい

Tmin

 -30 °C 最低動作温度

Tmax

 120 °C 最高動作温度

けいさんけいすう

f0

 15.1 けいさんけいすう
