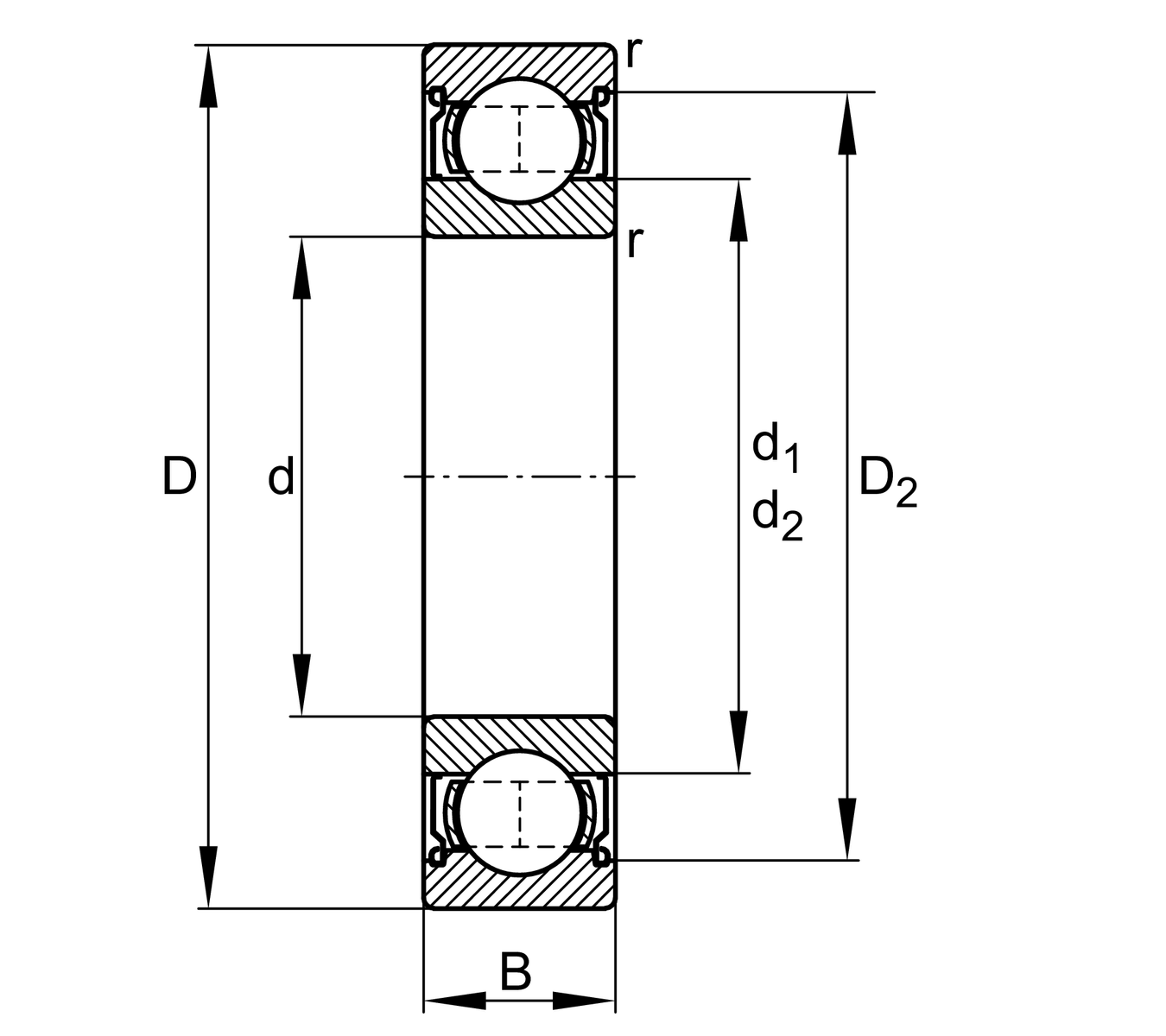

主なサイズとパフォーマンスデータ

d

 8 mm

D

 22 mm

B

 7 mm

Cr

 3297 N

Cor

 1368 N

Cur

 74 N

基準速度

 31500 rpm

げんかいそくど

 40000 rpm

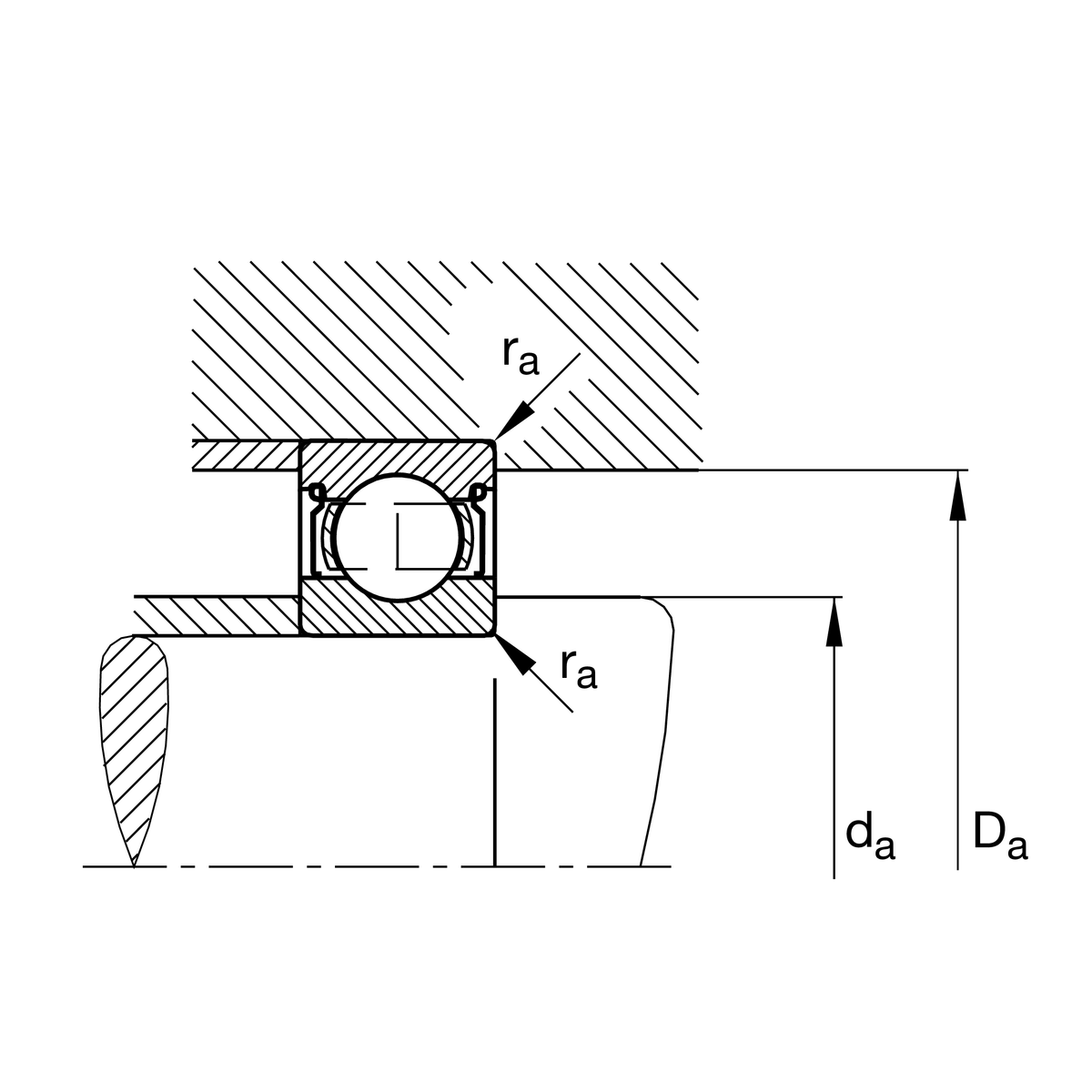

取り付け寸法

da min

 7.8 mm シャフトショルダーの最小直径

rmin

 0.15 mm 最小面取り寸法

Da max

 13.2 mm 軸受座肩部の最大直径

ra max

0.15 mm 最大キャビティ半径

D2

 12.7 mm 溝から外輪までの内径

d2

 8.5 mm スラストワッシャ直径

寸法すんぽう

da min

 7.8 mm シャフトショルダーの最小直径

rmin

 0.15 mm 最小面取り寸法

Da max

 13.2 mm 軸受座肩部の最大直径

ra max

0.15 mm 最大キャビティ半径

D2

 12.7 mm 溝から外輪までの内径

d2

 8.5 mm スラストワッシャ直径

おんどはんい

Tmin

 -30 °C 最低動作温度

Tmax

 120 °C 最高動作温度

けいさんけいすう

f0

 14.2 けいさんけいすう
