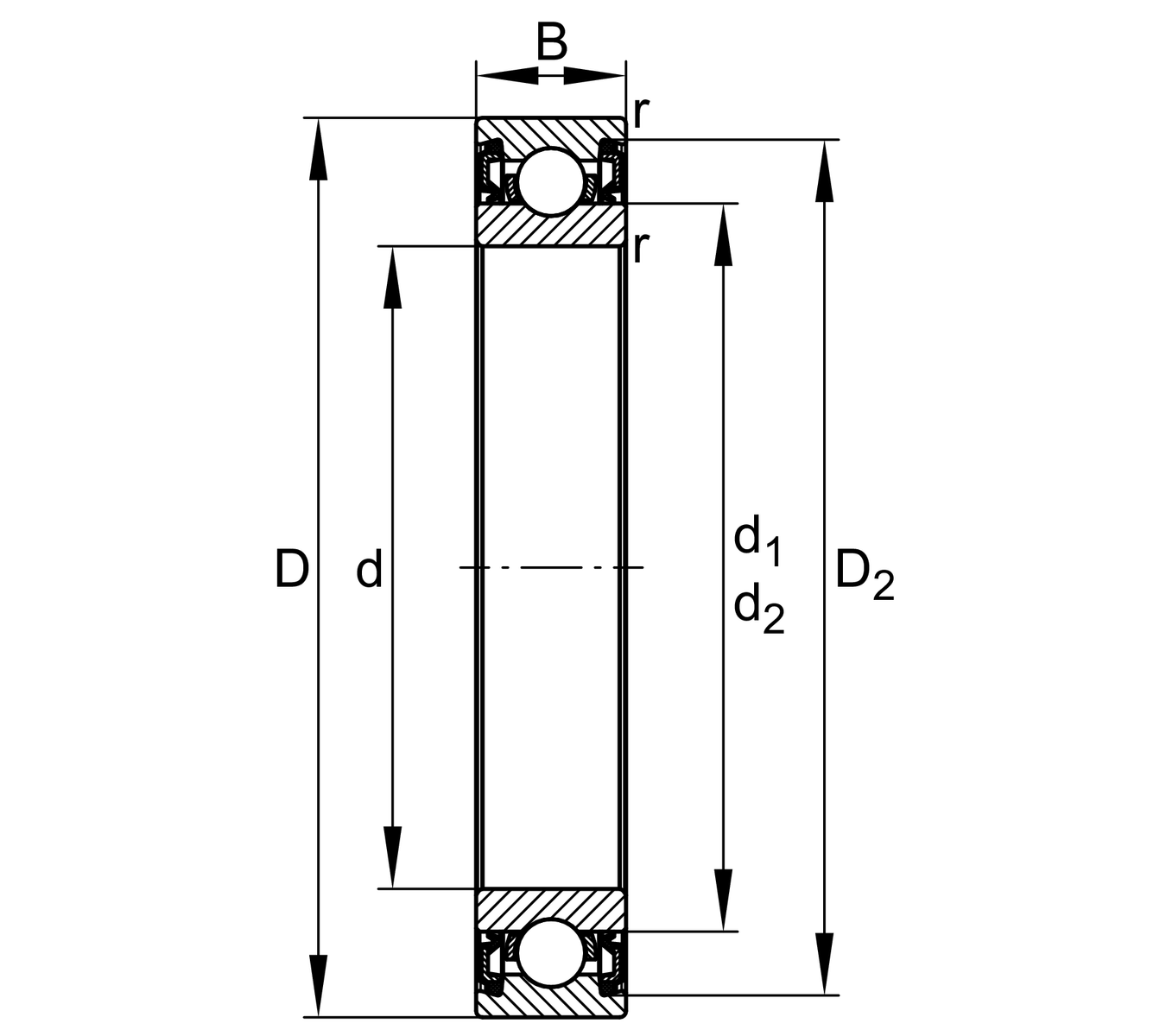

主なサイズとパフォーマンスデータ

d

 40 mm

D

 62 mm

B

 12 mm

Cr

 14500 N

Cor

 9900 N

Cur

 590 N

基準速度

 10000 rpm

げんかいそくど

 13500 rpm

取り付け寸法

da min

 43.2 mm シャフトショルダーの最小直径

rmin

 0.6 mm 最小面取り寸法

Da max

 58.8 mm 軸受座肩部の最大直径

ra max

0.6 mm 最大キャビティ半径

D2

 57.3 mm 溝から外輪までの内径

d1

 46.9 mm 肩 ちょつけい 内 リング本

寸法すんぽう

da min

 43.2 mm シャフトショルダーの最小直径

rmin

 0.6 mm 最小面取り寸法

Da max

 58.8 mm 軸受座肩部の最大直径

ra max

0.6 mm 最大キャビティ半径

D2

 57.3 mm 溝から外輪までの内径

d1

 46.9 mm 肩ちょつけい 内輪

おんどはんい

Tmin

 -30 °C 最低動作温度

Tmax

 100 °C 最高動作温度

けいさんけいすう

f0

 15.5 けいさんけいすう
