主なサイズとパフォーマンスデータ
d |
380 mm |
D |
480 mm |
B |
100 mm |
Cr |
1320000 N |
Cor |
3500000 N |
Cur |
365000 N |
基準速度 |
375 rpm |
げんかいそくど |
710 rpm |

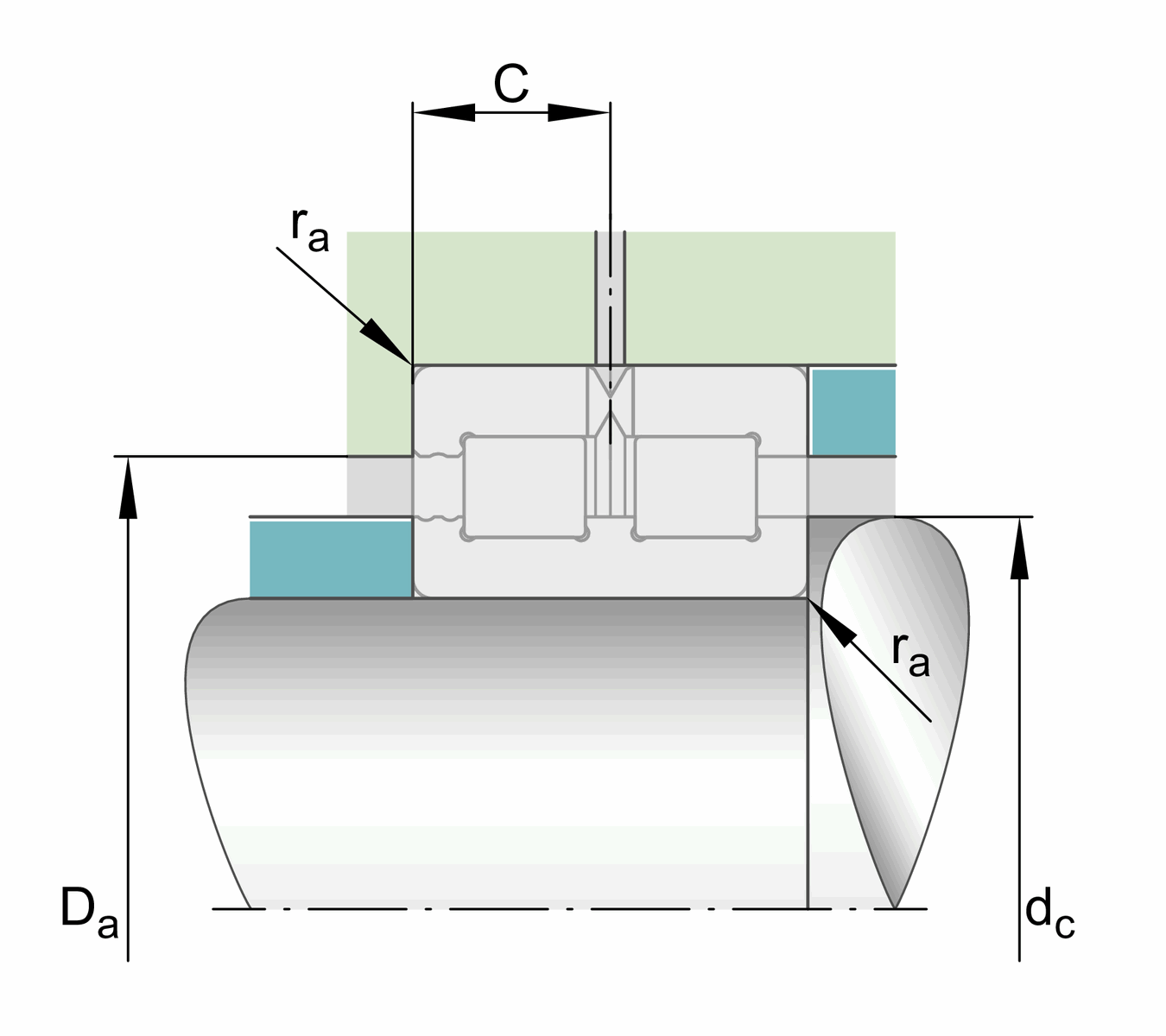

取り付け寸法
ramax |
2.1 | 最大キャビティ半径 |
rmin |
2.1 | 最小面取り寸法 |
d1 |
419 | 最大リム ちょつけい インナリング |
damin |
419 | シャフトショルダーの最小直径 |
Damax |
447.5 | 軸受座肩部の最大直径 |
D1min |
447.2 | 最小 肩 ちょつけい of そとがわ |
dcmin |
419 | 最小 挡肩 |
C |
50 | きょりto じゅんかつ 穴 |

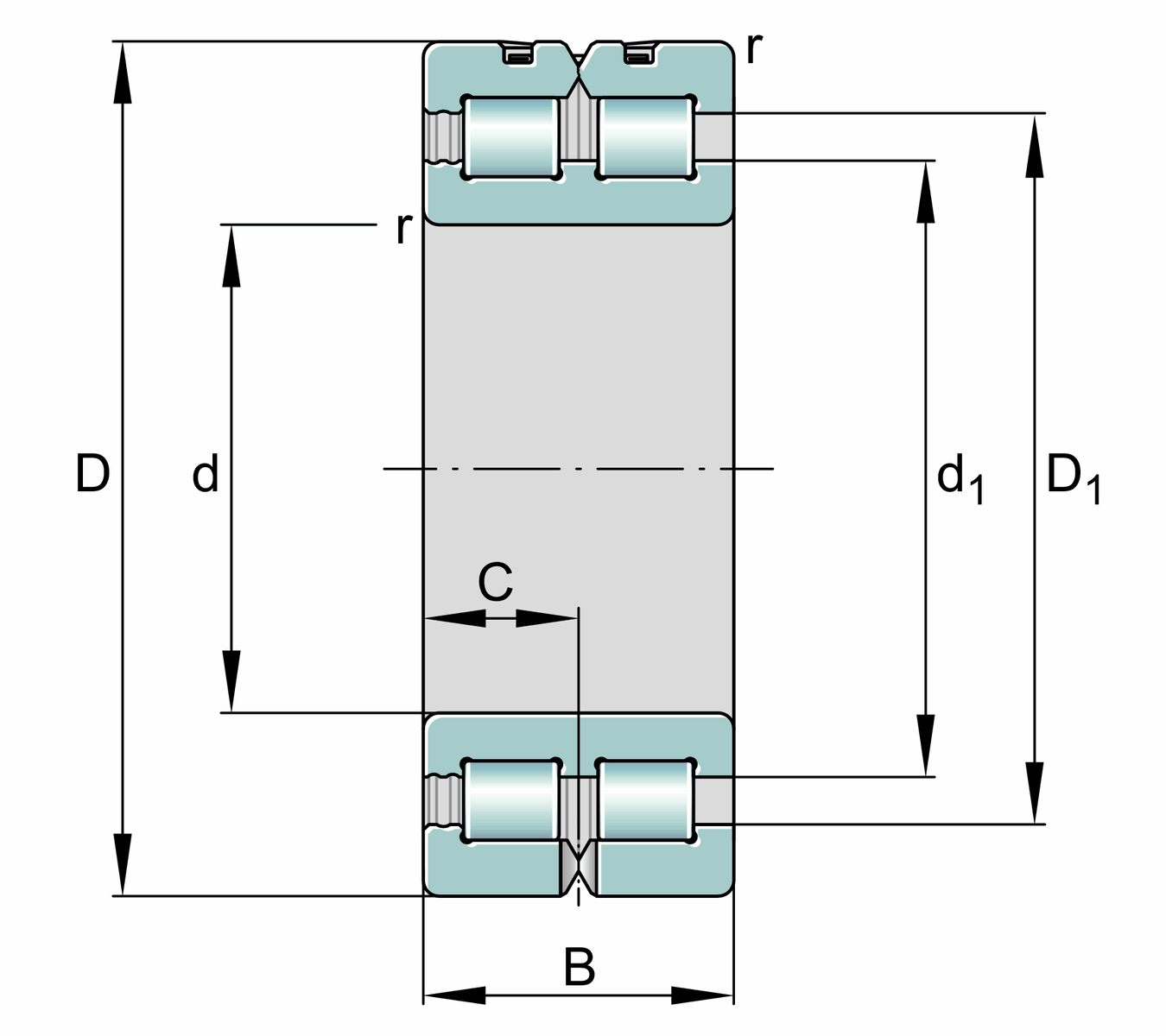

寸法すんぽう
ramax |
2.1 | 最大キャビティ半径 |
rmin |
2.1 | 最小面取り寸法 |
d1 |
419 | 最大リム ちょつけい of 内輪 |
damin |
419 | シャフトショルダーの最小直径 |
Damax |
447.5 | 軸受座肩部の最大直径 |
D1min |
447.2 | 最小 肩 ちょつけい アウタリング |
dcmin |
419 | 最小 挡肩 |
C |
50 | きょり to じゅんかつ 穴 |
おんどはんい
Tmin |
-30 °C | 最低動作温度 |
Tmax |
120 °C | 最高動作温度 |
